1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM 1.4 SITEST: Konfiguration und Beleucht ungstest aller LP-Kameras Multicolor Ausgabe 02/2007 36 1.10.2 Beleuchtungstest HINWEIS: Der Beleuchtungste st …
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.4 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor
35

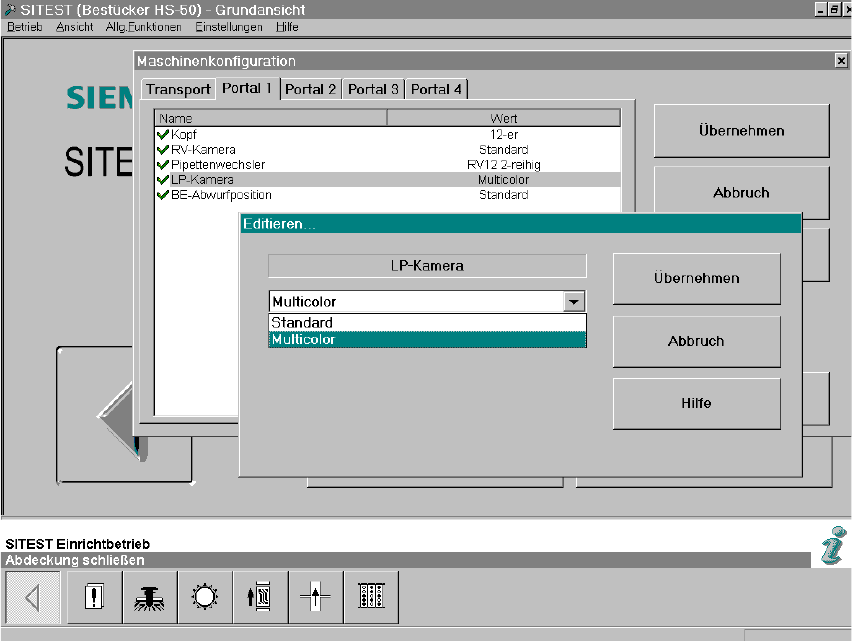

: Das Fenster "Editieren" wird angezeigt (am Beispiel HS-50):
Abb. 1.10.1 Fenster "Editieren": Auswahl der LP-Kamera Multicolor
: Markieren Sie im Konfigurationsmenü des Portals 1 den Auswahlpunkt "Multicolor" und wählen
Sie "Übernehmen" (Button).
: Wählen Die die LP-Kamera Multicolor für das Portal 2 und "Übernehmen" Sie diese Kamera.
: Führen Sie den Beleuchtungstest der LP-Kameras Multicolor durch, wie unten, im Abschn.
1.10.2, beschrieben.
: Verlassen Sie das Menü "Maschinenkonfiguration" mit "Übernehmen".
: Fahren Sie die Maschine herunter und führen Sie den Neustart durch, damit die Konfiguration
übernommen wird.
: Wechseln Sie danach wieder in das SITEST-Programm.
: Wählen Sie in der Grundansicht den Button "Gesamtreferenzlauf".
: Führen Sie anschließend die Kalibrierung durch:
Im Zusammenhang mit der Montage, dem Wiedereinbau oder Ersatz der LP-Kameras Multi-
color müssen - nach dem Gesamtreferenzlauf - alle Bestückköpfe und die Kameras kalibriert
werden, wie in dieser Bedienungsanleitung SITEST SW V 502.xx beschrieben.
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.4 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor Ausgabe 02/2007
36
1.10.2 Beleuchtungstest
HINWEIS:
Der Beleuchtungstest ist empfehlenswert nach erfolgter Montage sowie nach Wiedereinbau oder
Ersatz der LP-Kamera(s) Multicolor. Durch jeweilige Zuschaltung des Visionbildschirms (siehe
Betriebsanleitung) kann die Funktion der jeweiligen Beleuchtungsebene und z. B. der Wechsel
von voller auf halbe Helligkeit exakt geprüft werden. 1
1
: Wählen Sie im SITEST-Programm 502.xx das ICON "Portale" und dann "Portal 1" .
: Klicken Sie auf das ICON "LP-Kamera-Funktionen" .
Der folgende Bildschirm wird angezeigt:
Abb. 1.10.2 Menü LP-Kamera "Beleuchtungseinstellung"
1
1
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.4 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor
37
: Klicken Sie auf den Button "Beleuchtungswerte für Livebild".
Mit dieser Funktion können Sie prinzipiell testen, ob die Beleuchtung der LP-Kamera Multicolor
aktiviert wird. Die Beleuchtung der Ebene "Weiß" und "Blau" ist sichtbar, "IR" ist nicht sichtbar.
Der Bildschirm "Beleuchtungswerte für Livebild" wird angezeigt:
Abb. 1.10.3 Bildschirm "Beleuchtungswerte für Livebild"
: Falls die Multicolor-Kamera(s) nachgerüstet, wieder eingebaut oder ersetzt wurde(n), sind
mindestens die Beleuchtungsebenen "Weiß" und "Blau" zu testen, da deren Beleuchtung
sichtbar ist.
: Wählen Sie die Beleuchtungsebene "Weiß" durch Anklicken des Radio-Button.
: Deaktivieren Sie den Button "Reduzierte Helligkeit" und klicken Sie den Button "Übernehmen".
Somit ist zuerst die volle Beleuchtungsstärke aktiviert.
: Wechseln Sie in das Menü "LP-Kamera Teachen" -> klicken Sie den Button "LP-Kamera:
Prüfen Sie per Sichtkontrolle (bei geschlossenen Schutzhauben):
Die Beleuchtung der Kamera muß mehrfach weiß aufblitzen.
: Wählen Sie nochmals den Button "Beleuchtungswerte für Livebild".
: Aktivieren Sie nun den Auswahlpunkt "Reduzierte Beleuchtung".
Die Beleuchtungsstärke wird dadurch halbiert.
