1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM 1.12 Einstellung der Beleuchtung Ausgabe 02/2007 40 – IR-Beleuchtung: Der Einsatz dieser Beleuchtung ist meist sinn voll für Marken, die mit Lötstop p…
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.11 Sicherheitsprüfung: Beleuchtungsabschaltung
39
1.11 Sicherheitsprüfung: Beleuchtungsabschaltung
: Aktivieren Sie nacheinander nochmals - wie oben beschrieben - an jedem Portal eine sichtbare
Kamerabeleuchtung und öffnen Sie während des Aufblitzens der Beleuchtung eine Schutz-
haube oder einer Abdeckung (Ein-Ausgabe)
Die Beleuchtung muß dabei abgeschaltet werden. Dies erfolgt durch Unterbrechung der
Stromversorgung des 50 V Spannungsmoduls durch das nachgerüstete Sicherheitsrelais.
: Im Fehlerfall überprüfen und korrigieren Sie die Verdrahtung nach den Schaltplänen
im Abschn. 1.13.
: Führen Sie diesen Vorgang jeweils bei Schlüsselschalter in Normal- und Serviceposition
durch. Der Vision-Bildschirm muß dabei dunkel bleiben !
: Setzen Sie die Arbeit mit der Einstellung der Beleuchtung fort.
1.12 Einstellung der Beleuchtung
: Führen Sie die Einstellung der Beleuchtung an der Station auf das aktuell zu bestückende Sub-
strat durch, wie nachfolgend beschrieben.
1.12.1 Mögliche Beleuchtungseinstellungen und Auswahlkriterien
Mit der LP-Kamera Multicolor sind folgende unterschiedliche Beleuchtungen durch entspre-
chende Einstellung (siehe Abschn. 1.12.3) möglich: 1
– Standardbeleuchtung:
Mit dieser Mischung aus weißer und IR-Beleuchtung wird ein breites Spektrum von Marken er-
kannt. Durch Auswahl spezieller Beleuchtungen kann der Kontrast der Abbildung verbessert
und somit das Spektrum der erkennbaren Marken vergrößert werden.
– Weiße Beleuchtung:
Diese wird für Standard-Leiterplatten (Marken verzinnt) eingesetzt.
– Schräglicht blau:
Damit kann bei blanken Paßmarken auf hellem Basismaterial, wie Keramik oder CEM, in den
meisten Fällen eine deutliche Verbesserung des Kontrastes erreicht werden. In einigen Fällen
können auch durch Lötstopplack überdeckte Paßmarken auf hellem Untergrund besser er-
kannt werden.
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.12 Einstellung der Beleuchtung Ausgabe 02/2007
40
– IR-Beleuchtung:
Der Einsatz dieser Beleuchtung ist meist sinnvoll für Marken, die mit Lötstopplack abgedeckt
sind oder für Marken auf Flex-Material. Auch bei Silber-Platinmarken auf Keramik kann evtl.
eine Verbesserung der Erkennung erzielt werden, was vorab durch eine Probezentrierung /
-bestückung festgestellt werden sollte.
1.12.2 Orientierungshilfe zur Beleuchtungsauswahl
Die folgende Tabelle resultiert aus Erfahrungswerten und dient deshalb nur als Orientierungshilfe.
Da bei einigen Materialien oft sehr starke Materialschwankungen vorliegen (insbesondere bei
CEM1), muß die optimale Beleuchtung durch Test ermittelt werden. Dies erfolgt jeweils nach Aus-
wahl der Einstellung der Beleuchtung im Zuge einer Probebestückung mit Lageerkennung der
entsprechenden LPs oder Keramiksubstrate. 1
. 1
1
Basismaterial Markenmaterial Schräglicht
BLAU
IR-
Beleuchtung
Weiße
Beleuchtung
FR 4 Zinn x
Keramik NiAu, Cu, AgPl x
Keramik AgPt x
CEM1 blanke Cu-Marken, Zinn x
CEM1 Marken überdeckt mit
Lötstopplack
(x) x
Flex auf Aluträ-
ger
x
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.12 Einstellung der Beleuchtung
41
1.12.3 Einstellung der Beleuchtung
Die optimale Auswahl der Beleuchtung muß mittels der Funktion "Marke Testen" für das zu be-
stückende Substrates ermittelt werden. 1
HINWEIS:
Die im Vorfeld der Beleuchtungseinstellung zu durchlaufenden Vorgänge sind im Detail im Ab-
schnitt "Marken teachen" oder "Synthetische Marke Teachen" der Betriebsanleitung, Softwarever-
sion SR 502.xx, beschrieben.
Dabei wird das aktuelle Substrat / die LP wird in das Bearbeitungsband des Transports eingefah-
ren und mechanisch zentriert / geklemmt. 1
1
: Wählen Sie das ICON "Beleuchtung einstellen"
: Wählen Sie im Menü Beleuchtung den Button "Beleuchtung einstellen".
Der folgende Bildschirm wird angezeigt:

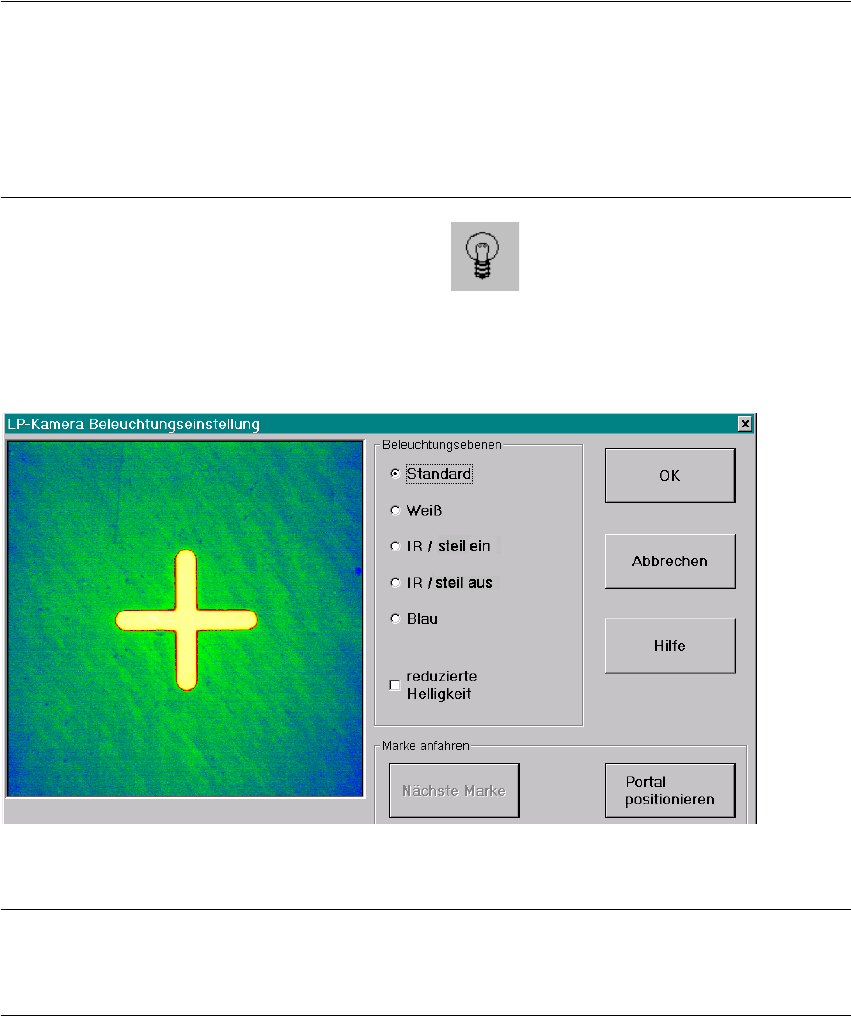

Abb. 1.12.1 Bildschirm "Beleuchtung einstellen"
HINWEIS:
Nehmen Sie den Abschn. 1.12.2 und die Tabelle im Abschn. 1.12.3 zu Hilfe, um die günstigste
Beleuchtung auszuwählen. 1
: Wählen Sie die gewünschte Beleuchtungsebene durch Aktivieren des entsprechenden Radio-
Button.
