SIPLACE S-25 HM / S-27 HM 1 Montageanleitun g für LP-Kamera Multicolor Ausgabe 02/2007 1.13 Anhang: Platinen, Kabel und Schaltpläne 43 1.13 Anhang: Platinen, Kabel und Schaltpläne HINWEIS: Dieser Abschnitt enthält die Sc…
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.12 Einstellung der Beleuchtung Ausgabe 02/2007
42
: Wählen Sie die volle Helligkeit oder die reduzierte Helligkeit durch Aktivieren oder Deaktivieren
des Rechteckfeldes.
: Wählen Sie den Button "Portal positionieren" und positionieren Sie das Portal über die aktuell
zu erkennende / zu testende Marke.
: Prüfen Sie am Vision-Bildschirm die Qualität der Abbildung (siehe Abschnitt "Marken teachen"
in der Betriebsanleitung).
: Falls die Abbildung der Marke noch nicht optimal ist, wählen Sie eine andere Beleuchtungs-
ebene / ggf. ändern Sie auch die Helligkeit und wählen nochmals den Button "Portal positio-
nieren".
: Falls die Abbildung der Marke in Ordnung ist, wählen Sie den Button "OK".
Die eingestellte Beleuchtung wird dadurch für alle beide Portale übernommen.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.13 Anhang: Platinen, Kabel und Schaltpläne
43
1.13 Anhang: Platinen, Kabel und Schaltpläne
HINWEIS:
Dieser Abschnitt enthält die Schaltpläne für die Montage der LP-Kamera Multicolor (Abschn.
1.13.2). 1
1.13.1 Layout: LP-Board und Vision-Board modular
1

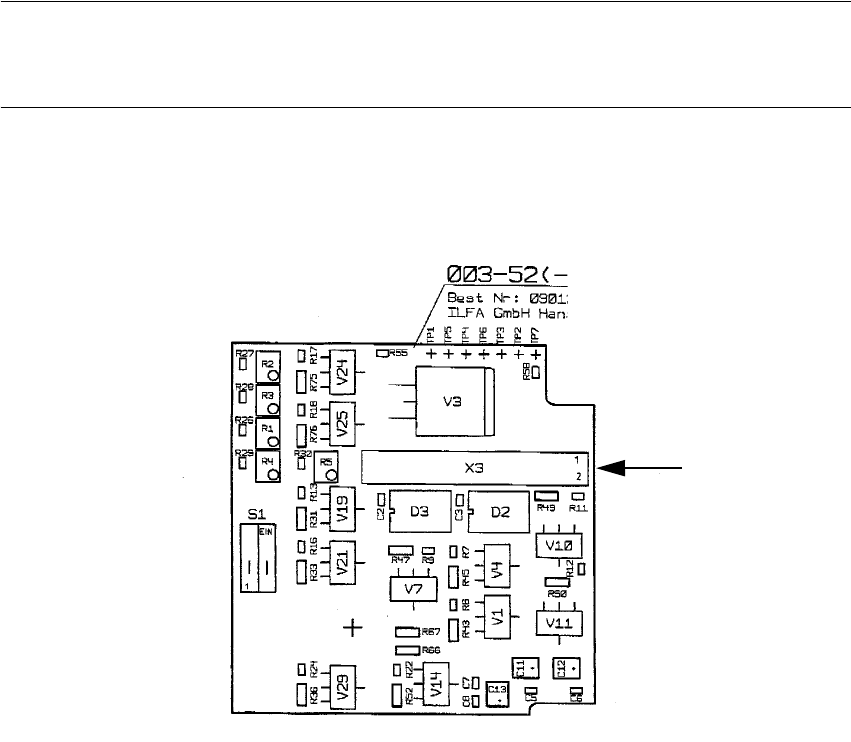

Abb. 1.13.1 Lyout: LP-Board modular, Fa. Sticksel
1
LP-Kamera
Multicolor -> X3
Kabel
"Beleuchtung" der
Layout, Bauteilseite
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.13 Anhang: Platinen, Kabel und Schaltpläne Ausgabe 02/2007
44
1

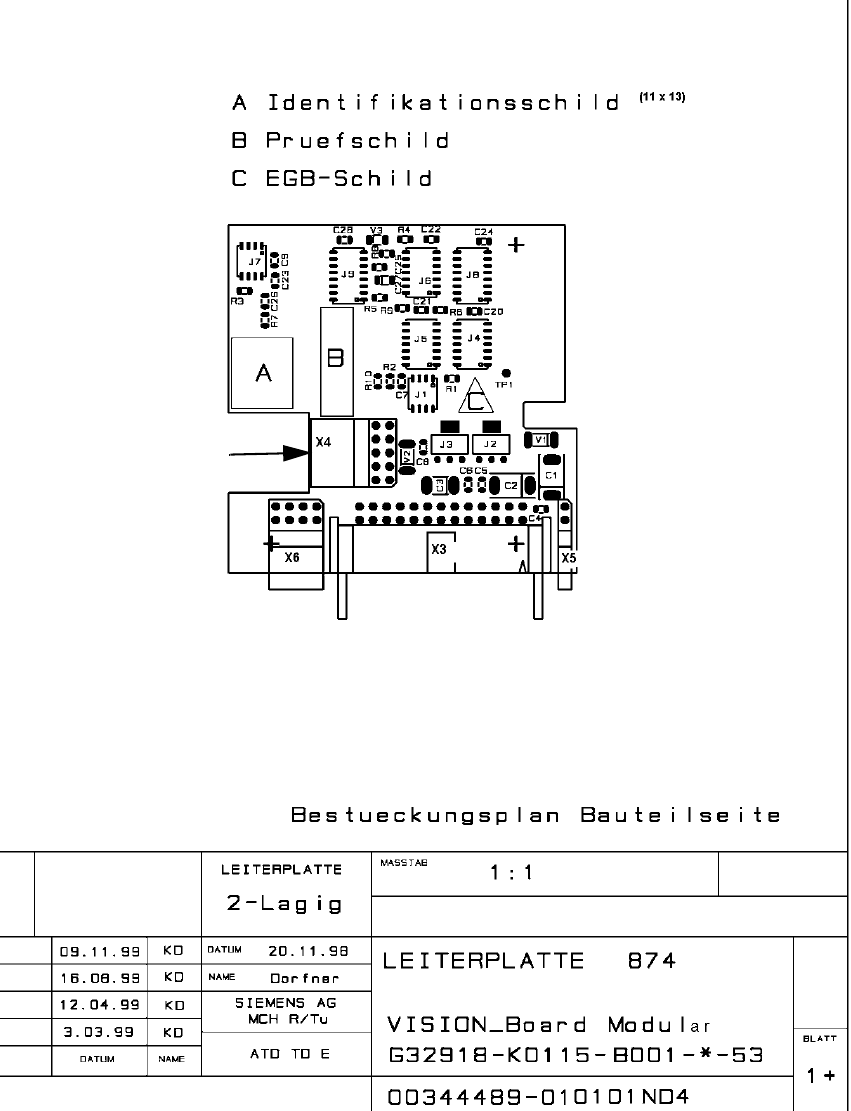

Abb. 1.13.2 Layout: Vision-Board modular
1
1
"Kamera" der
LP-Kamera Multicolor
-> X4
Kabel
