G G G G 2 5 9 8 18 19 13 24 15 16 17 23 14 11 24 25 20 22 21 31 12 32 33 3 4 1 AB10512 ࣇ࣮ࢲ:F )(('(5 :F 104 PTS-FIFEEDER-13JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
103
PTS-FIFEEDER-13JE
G
G
G
G
2
5
9
8
18
19
13
24
15
16
17
23
14
11
24
25
20
22
21
31
12
32
33
3
4
1
AB10512
ࣇ࣮ࢲ:F
)(('(5
:F
104
PTS-FIFEEDER-13JE

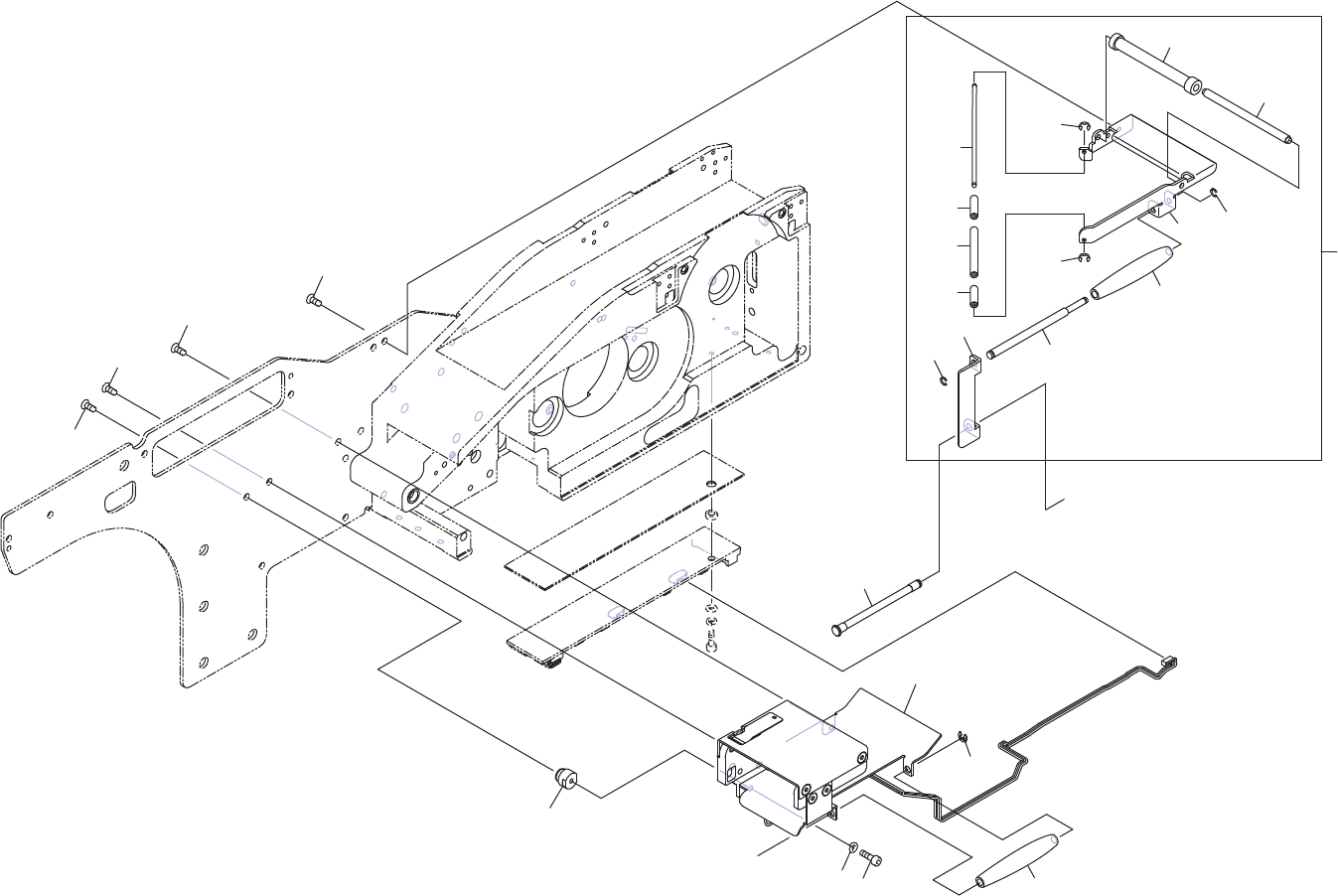

FEEDER W56c 3/3
フィーダ W56c 3/3
AB10512
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA8GN03 1 SENSOR センサ OT
2 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
3 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
5 K5357H 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
8 PM87182 1 PIN ピン FE
9 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11 2ADLFC001900 1 BKT, ROLLER ＢＫＴ ローラ OT
12 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
13 2MDLFC003100 1 BKT, ROLLER ＢＫＴ ローラ FE
14 PJ03993 1 ROLLER ローラ PL
15 PM90452 1 PIN ピン FE
16 S1003N 1 CIR-CLIP サークリッ
プ
ST-EW-2.5(3ｶ ｼﾛ) OT
17 S1003D 1 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶ ｼﾛ) OT
18 PJ04542 1 ROLLER ローラ PL
19 PM44131 1 PIN ピン FE
20 PJ00965 1 ROLLER ローラ PL
21 PJ01095 1 ROLLER ローラ PL
22 S61817 1 SPACER スペーサ C-2017-4 OT
23 PM44162 1 PIN ピン FE
24 S61924 2 CIR-CLIP, E-TYPE サークリッ
プ
Ｅ形 E-1.5 (3ｶ ｼﾛ) OT
25 PB063F0 1 BKT, SUPPORT ＢＫＴ 支え FE
31 PM90461 1 PIN ピン FE
32 PJ03993 1 ROLLER ローラ PL
33 S1003N 1 CIR-CLIP サークリッ
プ
ST-EW-2.5(3ｶ ｼﾛ) FE
