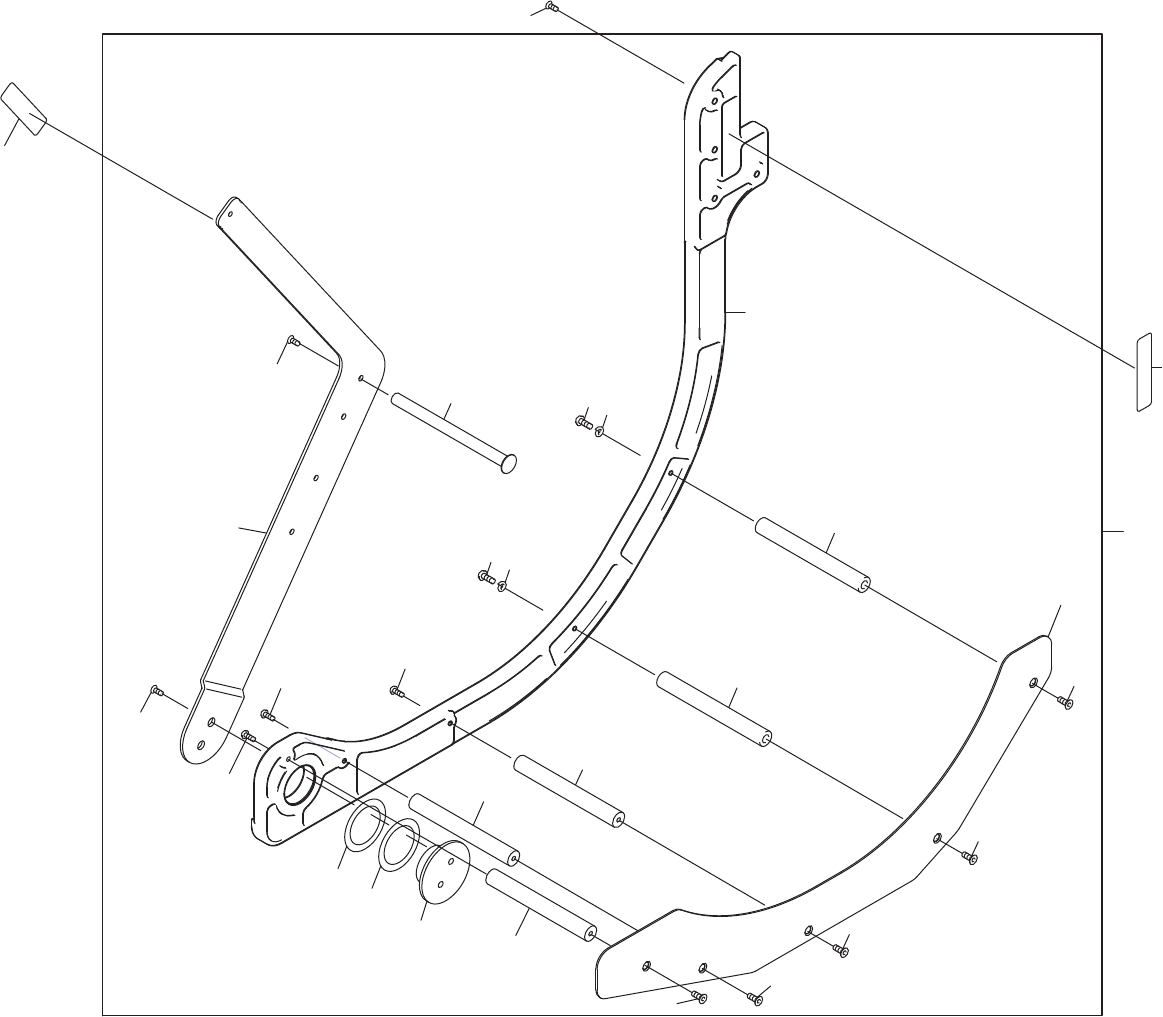

REEL HOLDER W88 15inch
リール ホルダ W88 15インチ
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA2GN09 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB016900 1 HOLDER, REEL ホルダ リール AL
3 2MDLFB016800 1 RETAINER, REEL 押え リール FE
4 K5357M 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
5 PM36851 3 SPACER スペーサ FE
6 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 PB08305 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM22383 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26 ｳｪｰﾌﾞﾜｯｼｬ OT
14 PM011H1 2 SPACER スペーサ FE
15 K5256E 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
16 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
21 PZ27762 4 BOLT ボルト OT
22 PX02072 2 SEAL, BAR CODE シール バーコード OT unit serial number
