REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch リール ホルダ (ショートセンターピンタイプ) W08c,W08f 7インチ No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 2ADLFA002003 1 HOL…

100%1 / 153
7
11
23
21
3
2
6
5
3
8
4
22
16
24
19
9
25
18
12
17
20
20
15
24
26
31
32
32
32
14
1
13
27
28
18.1
18.2
4.1
32
33
33
33
33
࣮ࣜࣝ࣍ࣝࢲࢩ࣮ࣙࢺࢭࣥࢱ࣮ࣆࣥࢱ࢖ࣉ:F:I࢖ࣥࢳ
5((/+2/'(56+257&(17(53,17<3(:F:ILQFK
36
PTS-FIFEEDER-13JE

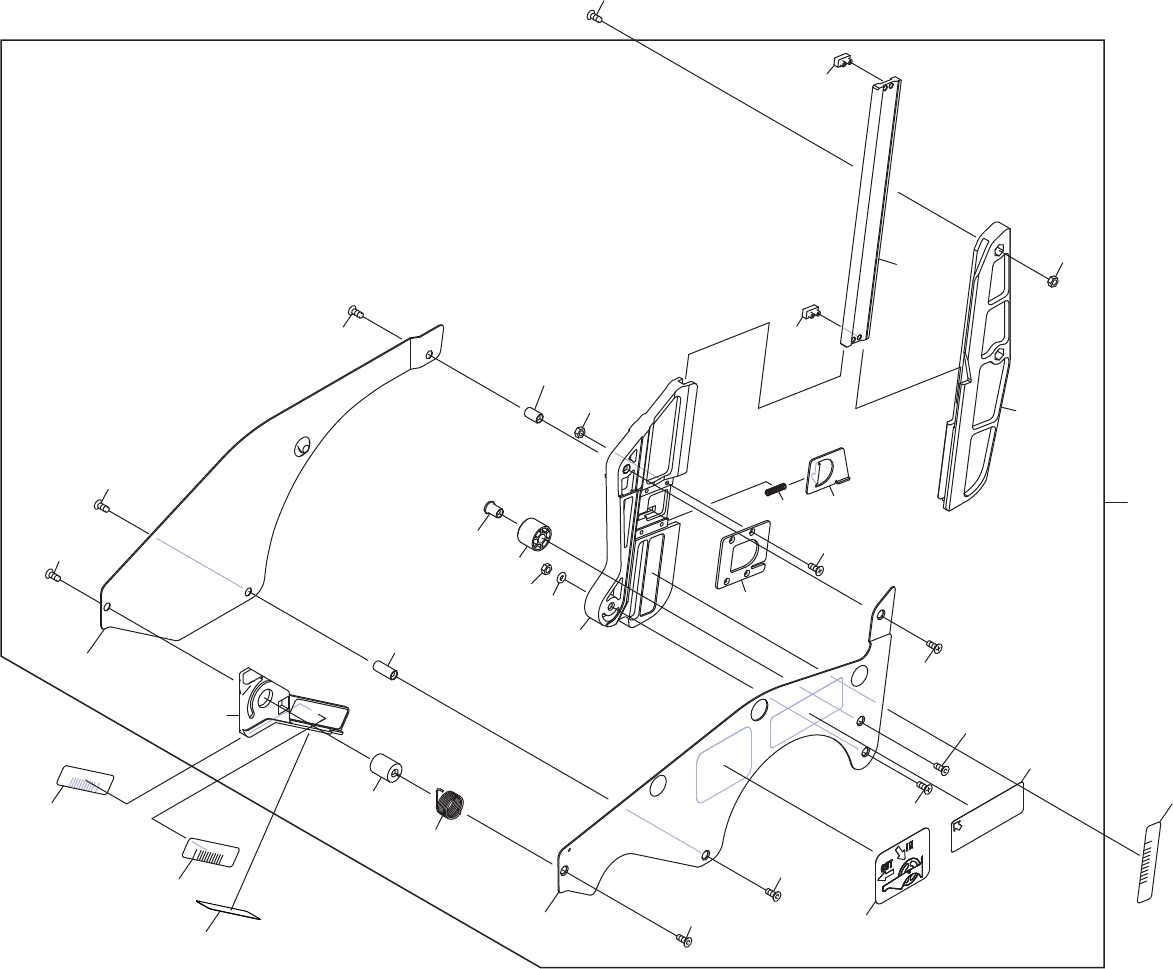

REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch
リール ホルダ (ショートセンターピンタイプ) W08c,W08f 7インチ
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2ADLFA002003 1 HOLDER, REEL ホルダ　リール OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ AL
4 2MDLFA033000 1 SLIDER スライダ PL
4.1 2MDLFA031200 1 PIN ピン FE
5 PP02253 1 PLATE, RETAINING
プ
レート　押え FE
6 K5169N 4 SCREW, C
/
R COUNTERSUNK 小ネジ　十穴皿 M02X008(ｽﾃﾝﾚｽ) FE
7 N1074A 4 NUT, HEX ナット　六角 M02(ｽﾃﾝﾚｽ) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING ス
プ
リン
グ
FE
11 PP03451 1 PLATE, SIDE
プ
レート　サイド FE
12 K65003 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005(3ｶ ｼﾛ) FE
13 PH01481 1 ROLLER ローラ PL
14 PM97974 1 PIN ピン FE
15 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
16 2MDLFA025800 1 PLATE, SIDE
プ
レート　サイド FE
17 K65003 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005(3ｶ ｼﾛ) FE
18 K65002 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X012(3ｶ ｼﾛ) FE
18.1 N1079W 1 NUT, HEX ナット　六角 M03 3ｼｭ(3ｶ ｼﾛ) FE
18.2 W1108B 1 WASHER, FLAT ワッシャ　平 3M
/
MX0.5X7(3ｶｼﾛ) FE
19 PM97983 1 PIN ピン FE
20 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
21 PH01413 1 ARM アーム OT
22 PZ34281 1 SPRING, TORSION ス
プ
リン
グ
　ネジリ FE
23 PM04LS3 1 PIN, PIVOT ピン　支点 FE
24 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
25 PH01423 1 BKT, SLIDE ＢＫＴ　スライド PL
26 N1079B 2 NUT, HEX ナット　六角 M04 P=0.7 1ｼｭ(3ｶｼﾛ) FE
27 2MDLFA005700 1 SEAL シール OT
28 2MDLFA009600 1 SEAL シール OT
31 2MDLFA159400 2 BOLT ボルト OT
32 PX09121 4 SEAL, BAR CODE シール　バーコード OT W08c, unit serial number
33 2MDLFA067400 4 SEAL, BAR CODE シール　バーコード OT W08f, unit serial number
37
PTS-FIFEEDER-13JE
11
2
4
13
15
16
16
8
14
5
9
17
18
21
10
6
21
18
22
22
1
23
23
࣮ࣜࣝ࣍ࣝࢲ:F:I࢖ࣥࢳ
5((/+2/'(5:F:ILQFK
38
PTS-FIFEEDER-13JE
