J J K K L L M M J J M M L L Ref.1/ 2 10.1 48 48 25 43 45.1 32 31 33 33 34 35 34 31.1 38 38 41 37 40 38 39 36 30 6 1 3 4 76 77 71 73 74 75 78 79 80 72 42 70 64 64 8 7 5 40 24 24.1 26 27 28 28 29 47 55 53 53 52 52 50 63 61…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
55
PTS-FIFEEDER-13JE
J
J
K
K
L
L
M
M
J
J
M
M
L
L
Ref.1/
2
10.1
48
48
25
43
45.1
32
31
33
33
34
35
34
31.1
38
38
41
37
40
38
39
36
30
6
1
3
4
76
77
71
73
74
75
78
79
80
72
42
70
64
64
8
7
5
40
24
24.1
26
27
28
28
29
47
55
53
53
52
52
50
63
61
62
69
69
56
56
62
54
58
66
61
46
57
51
54
47.2
47.3
47.4
47.1
49
60
67
68
68
81
13
19
21
22
23
15
10
14
16
17
18
11
12
9
65
65
91
92
92
93
ࣇ࣮ࢲ:F
)(('(5:F
AB10115
56
PTS-FIFEEDER-13JE

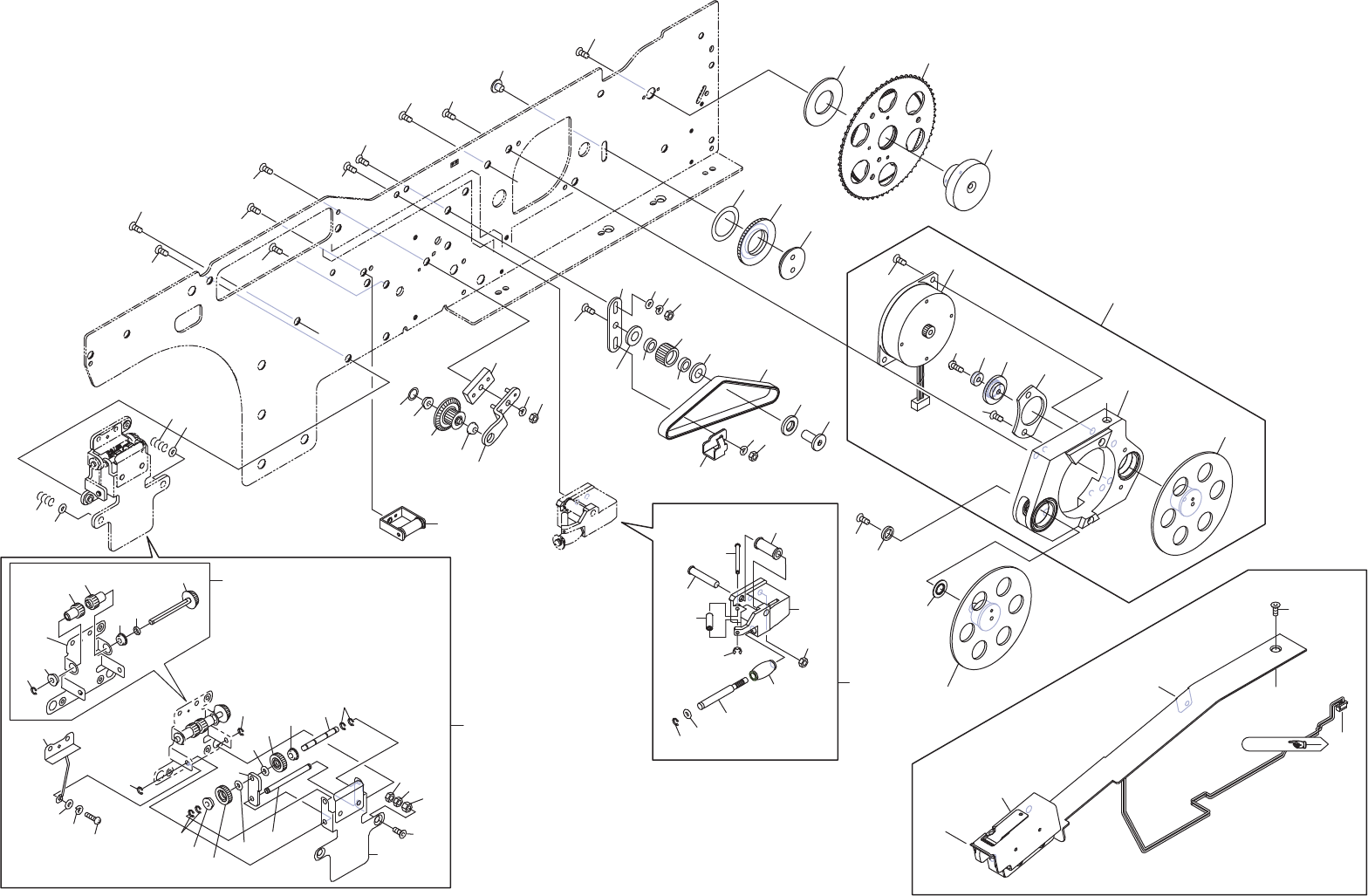

FEEDER W16c 2/2
フィーダ W16c 2/2
AB10115
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA29106 1 PIN ピン OT
2 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
3 AA40E02 1 SPROCKET ス
プ
ロケット OT
4 PM16312 1 SPACER スペーサ CO
5 PM28122 1 PIN ピン FE
6 PM26901 2 BOLT ボルト FE
7 PM32161 1 GEAR ギヤ FE
8 PM04153 1 SPACER スペーサ CO
9 2ADLFB000402 1 MOTOR, STEPPING モータ ステッピン
グ
OT
10 AA35X03 1 BKT, MOTOR ＢＫＴ モータ OT
10.1 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11 AA01810 1 MOTOR, STEPPING モータ ステッピン
グ
OT
12 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
13 AA01510 1 GEAR ギヤ OT
14 PM04272 1 RETAINER, BEARING 押え ベアリン
グ
FE
15 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 AA01607 1 GEAR ギヤ OT
17 PM04333 1 COLLAR カラー FE
18 K5256E 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
19 AA1BN06 1 GEAR ギヤ OT
21 PM12402 1 COLLAR カラー FE
22 PM03703 1 WASHER ワッシャ FE
23 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
24 AA3BT02 1 BKT ＢＫＴ OT
24.1 PM91882 1 SPACER スペーサ AL
25 K5358C 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
26 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
27 W1021A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
28 H4569A 2 BEARING, MINIATURE ベアリン
グ
ミニチュア DDLF-630ZZ OT
29 AA3ER04 1 GEAR ギヤ OT
30 PM25491 1 SPACER スペーサ CO
31 PB01671 1 PLATE
プ
レート FE
31.1 PB54882 1 GUIDE ガイド FE
32 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
33 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
34 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
35 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
36 PM90792 1 PIN ピン FE
37 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
38 PJ00183 2 SPACER スペーサ PL
39 H45732 1 BELT, TIMING ベルト タイミン
グ
204-2GT-6 OT
40 H44516 2 BEARING, MINIATURE ベアリン
グ
ミニチュア DDL-850ZZ OT
41 PM60181 1 PULLEY, TIMING
プ
ーリ タイミン
グ
CO
42 AA99005 1 ROLLER ローラ OT
43 K5357G 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
45.1 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
46 AA3KE12 1 GEAR ギヤ OT
47 PB54624 1 BKT ＢＫＴ FE
47.1 PB32973 1 PLATE
プ
レート FE
47.2 K5175N 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02X003(ｽﾃﾝﾚｽ) FE
47.3 W1020A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M
/
MFE
