FEEDER W16c 2/2
フィーダ W16c 2/2
AB10115
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
47.4 W1039A 2 WASHER, FLAT ワッシャ 平 2M
/
MX0.3X4.3 FE
48 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
49 AA3HK05 1 GEAR ギヤ OT
50 PM047D1 1 SPACER スペーサ FE
51 S1003D 1 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶ ｼﾛ) FE
52 H4569A 2 BEARING, MINIATURE ベアリン
グ
ミニチュア DDLF-630ZZ OT
53 PM91102 2 GEAR ギヤ OT
54 S1003D 2 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶ ｼﾛ) FE
55 AA3KD10 1 GEAR ギヤ OT
56 W1040R 2 WASHER, FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
57 PM12511 1 PIN ピン FE
58 AA33C02 1 LEVER レバー OT
60 PM86993 1 PIN ピン FE
61 S1003D 4 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶ ｼﾛ) FE
62 PJ08591 2 GEAR ギヤ PL
63 PB54611 1 SCRAPER スクレーパ FE
64 PZ24331 2 SPRING ス
プ
リン
グ
FE
65 W1040R 2 WASHER, FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
66 K5358F 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X014 FE
67 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
68 N10812 4 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶｸﾛ) FE
69 H4569A 2 BEARING, MINIATURE ベアリン
グ
ミニチュア DDLF-630ZZ OT
70 AA0CB08 1 BKT, ROLLER ＢＫＴ ローラ OT
71 PH02161 1 BKT, ROLLER ＢＫＴ ローラ PL
72 PJ03533 1 ROLLER ローラ PL
73 PM41952 1 PIN ピン FE
74 S1003E 1 CIR-CLIP サークリッ
プ
ST-EW-3(3ｶ ｼﾛ) FE
75 W1040S 1 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｸﾛ) FE
76 PM42021 1 PIN ピン FE
77 PJ01003 1 ROLLER ローラ PL
78 PJ01015 1 ROLLER ローラ PL
79 PM0KRT0 1 PIN ピン FE
80 N10812 2 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶｸﾛ) FE
81 S1003C 1 CIR-CLIP サークリッ
プ
ST-EW-1.2(3ｶ ｼﾛ) OT
91 2ADLFB002004 1 BKT, SENSOR ＢＫＴ センサ OT
92 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
93 PZ27963 1 BOLT ボルト OT
58
PTS-FIFEEDER-13JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
59
PTS-FIFEEDER-13JE
21
6
6
6
7
22
10
11
12
12
8
5
5
5
9
22
2
3
14
15
16
17
14
15
16
17
1
4
4
4.1

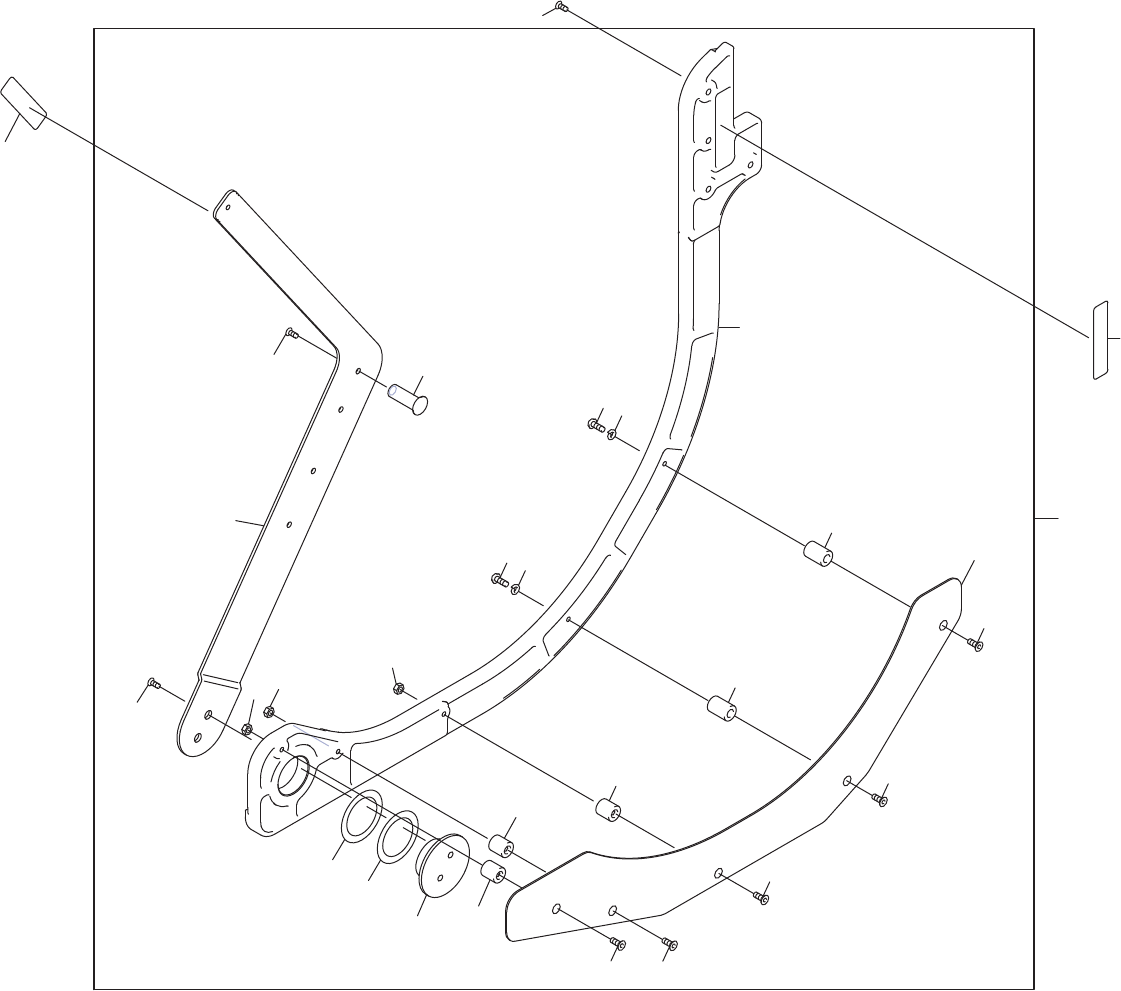

࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
5((/+2/'(5:FLQFK
