FEEDER W24c 1/2
フィーダ W24c 1/2
AB10215
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
52 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
53 AA1BE08 1 CLAMPER クランパ OT
54 PZ02321 1 SPRING ス
プ
リン
グ
FE
57 PM87124 1 PIN ピン FE
58 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
59 PM03545 1 PIN ピン FE
60 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
61 2ADLFB000900 1 GUIDE ガイド OT
62 K5357G 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
63 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
64 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
65 PJ02962 1 BKT ＢＫＴ PL
66 K5358N 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
67 N10795 4 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
68 PJ02971 1 SPACER スペーサ PL
69 T4107K 1 DIGITAL SW デジタルＳＷ A7BS-254-79-1 OT
70 PX10690 2 SEAL シール PL W24c
71 XK04820 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
72 XH00191 1 HARNESS ハーネス OT
73 PB01842 1 PLATE
プ
レート FE
74 2MDLFB000302 1 SHEET, SW シートＳＷ OT
75 PB88197 1 LEVER レバー FE
76 PM02WC5 1 PIN ピン FE
77 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
78 PM66294 1 BLOCK
ブ
ロック FE
79 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
80 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
81 PX01832 1 SEAL, BAR CODE シール バーコード OT unit serial number
82 RZ00490 1 TAPE テー
プ
OT
83 RZ00500 1 TAPE テー
プ
OT
64
PTS-FIFEEDER-13JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
65
PTS-FIFEEDER-13JE

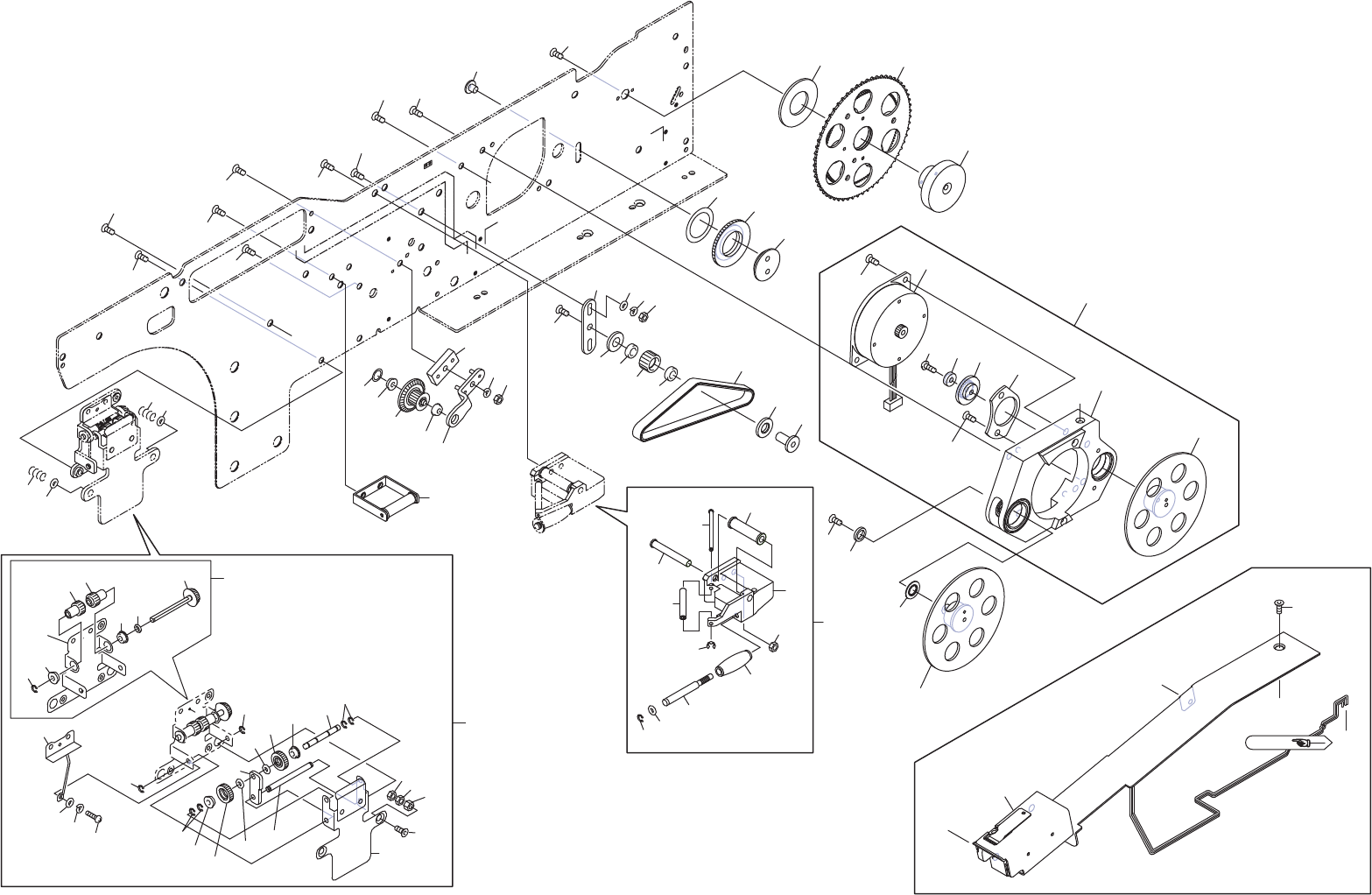

J
J
K
K
L
L
M
M
J
J
M
M
L
L
Ref.1/
2
10.1
48
48
25
43
45.1
32
31
33
34
35
38
41
37
40
40
38
36
24
24.1
26
27
28
28
30
29
6
1
3
4
76
77
71
73
74
75
78
79
80
72
42
70
8
7
5
81
39
47
55
53
53
52
52
50
63
61
62
69
69
56
56
62
54
58
66
61
46
57
51
54
47.2
47.3
47.4
47.1
49
60
67
68
68
64
64
65
65
13
19
21
22
23
15
10
14
16
17
18
11
12
9
91
92
92
93
AB10215
