G G G G 2 5 32 33 3 4 18 19 13 22 15 16 17 20 21 14 11 22 23 31 1 9 8 12 AB10312 ࣇ࣮ࢲ:F )(('(5:F 80 PTS-FIFEEDER-13JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
79
PTS-FIFEEDER-13JE
G
G
G
G
2
5
32
33
3
4
18
19
13
22
15
16
17
20
21
14
11
22
23
31
1
9
8
12
AB10312
ࣇ࣮ࢲ:F
)(('(5:F
80
PTS-FIFEEDER-13JE

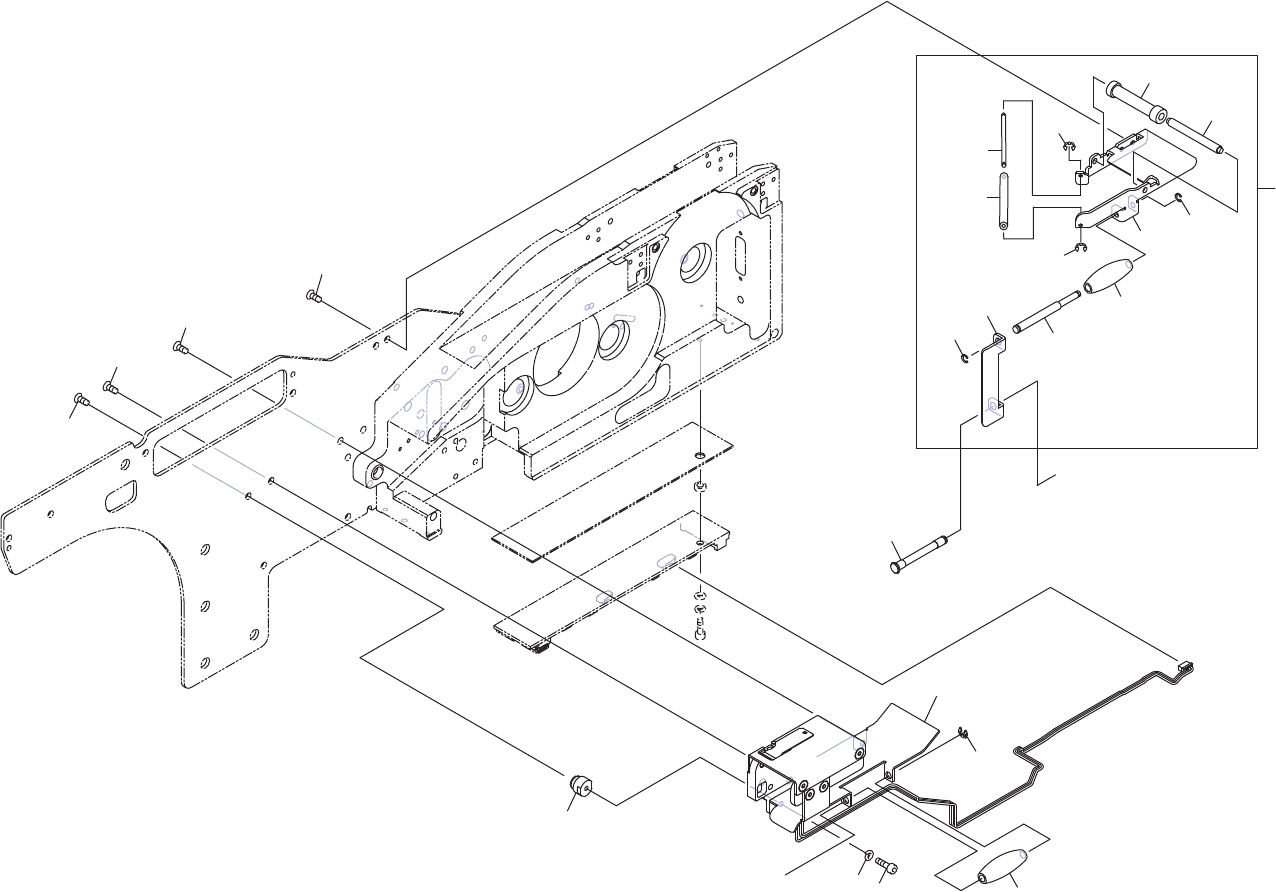

FEEDER W32c 3/3
フィーダ W32c 3/3
AB10312
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA8GL03 1 SENSOR センサ OT
2 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
3 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
5 K5357H 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
8 PM87182 1 PIN ピン FE
9 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11 2ADLFC001700 1 BKT, ROLLER ＢＫＴ ローラ OT
12 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
13 2MDLFC002900 1 BKT, ROLLER ＢＫＴ ローラ FE
14 PJ03983 1 ROLLER ローラ PL
15 PM90412 1 PIN ピン FE
16 S1003N 1 CIR-CLIP サークリッ
プ
ST-EW-2.5(3ｶ ｼﾛ) OT
17 S1003D 1 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶ ｼﾛ) OT
18 PJ04522 1 ROLLER ローラ PL
19 PM44111 1 PIN ピン FE
20 PJ01095 1 ROLLER ローラ PL
21 PM44141 1 PIN ピン FE
22 S61924 2 CIR-CLIP, E-TYPE サークリッ
プ
Ｅ形 E-1.5 (3ｶ ｼﾛ) OT
23 PB063F0 1 BKT, SUPPORT ＢＫＴ 支え FE
31 PM90421 1 PIN ピン FE
32 PJ03983 1 ROLLER ローラ PL
33 S1003N 1 CIR-CLIP サークリッ
プ
ST-EW-2.5(3ｶ ｼﾛ) OT
