1004-003 29 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE S-2 S-2 list-1 必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。 （ Fig. S 参照） Make sure to con firm the version No. and sel ect the Document No. for th e Exploded Vie…

100%1 / 44
0901-001
28
テープフィーダ
T
APE FEEDER
GD-18083C GD-18083C

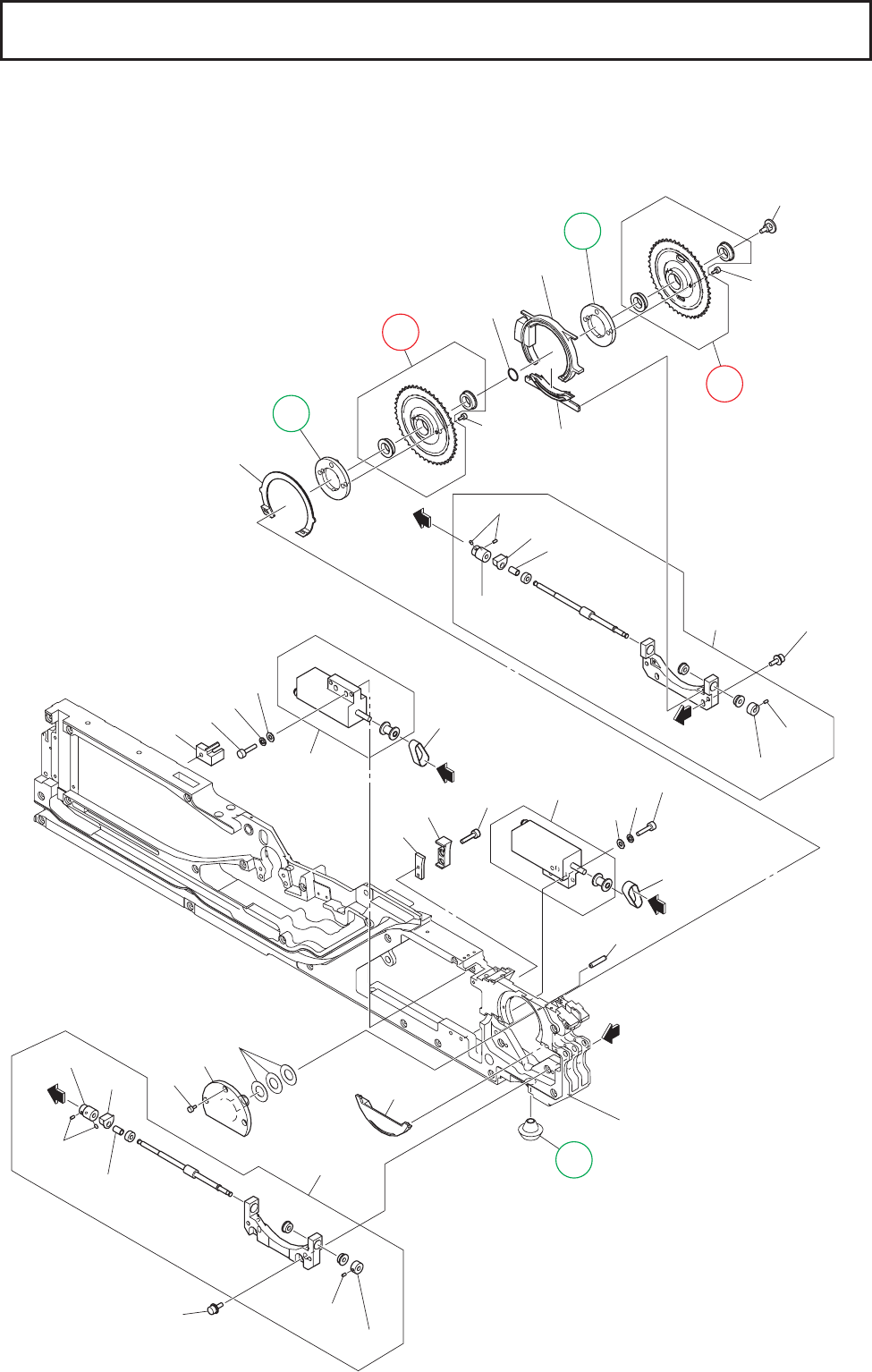

Fig. S-2
テープ駆動部
T
ape Driving Section
A
A
B
B
C
C
1
12
102-04
113
102-08
106
123
124
102-03
102-08
103
1
10
109
101-08
101-04
101-08
101-07
101-03
101-09
124
107
127
102-07
127
129
130
129
130
131
121
1
15
114
145
121
122
103
1
1
1
124
108
126
129
130
See Fig.S-1
Key No.1
.
.
126
129
130
.
.
104
105
101
139
139
102
注)
Key No.103,104,105,113(○印)は保守品と
なっております。交換時期については取扱
説明書を参照、もしくは当社サービス員に
ご相談下さい。 
Notice) The Key No. 103, 104, 105 and 113
(with a circle) are maintenance components.
For replacement timing, refer to the Instruction
Manual or consult our service personnel.
102-09
S-2 illust-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
1004-003
29
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
S-2
S-2 list-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
101 08771100 ASSY,GEAR(WORM) 1 877S--020-101 08771100
101 -03 6301736938 COLLAR(PULLEY) 1 216A1654
101 -04 6301265971 COLLAR(BEARING) 1 216A1147
101 -07 6301254692 PULLEY,TIMING 1 223Q0562
101 -08 6301268248 SET SCREW(SET SCREW) 3 M2X3 SET 221C0100
101 -09 6301736945 COVER(SHAFT) 1 211AD861
102 08771101 ASSY,GEAR 1 877S--020-102 08771101
102 -03 6301736938 COLLAR(PULLEY) 1 216A1654
102 -04 6301265971 COLLAR(BEARING) 1 216A1147
102 -07 6301254692 PULLEY,TIMING 1 223Q0562
102 -08 6301268248 SET SCREW(SET SCREW) 3 M2X3 SET 221C0100
102 -09 6301736945 COVER(SHAFT) 1 211AD861
103 6301584263 ASSY,GEAR 2 877S--020-103 023E0024
104 08771102 ASSY,SPROCKET 1 877S--020-104 08771102
105 08771103 ASSY,SPROCKET 1 877S--020-105 08771103
106 6301264905 HOLDER 1 877S--020-106 216B1404
107 6301264912 PIN,LOCATE 1 877S--020-107 216E1480
108 6301706306 COLLAR(SPROCKET) 1
877S--020-1081
216A1632
108 6301706320 COLLAR(SPROCKET) 1
877S--020-1082
216A1634
108 6301706344 COLLAR(SPROCKET) 1
877S--020-1083
216A1636
109 6301732718 COVER(WORM-A) 1 877S--020-109 211AD788
110 6301732725 COVER(WORM-B) 1 877S--020-110 211AD789
111 6301732732 COVER(WORM-C) 1 877S--020-111 211AD790
112 6301732749 COVER(WORM-D) 1 877S--020-112 211AD791
113 6301653884 CAP(CAP) 1 877S--020-113 217A0154
114 6301733265 COVER(SENSOR) 1 877S--020-114 211AD803
115 6301735580 COVER 1 877S--020-115 211AD849
121 6301254708 BELT,TIMING 2 877S--020-121 223L0270
122 6301265988 PIN,LOCATE 1 877S--020-122 216E1485
123 6300083804 WASHER 3 877S--020-123 221H0017
124 6300083057 BOLT,HEX-SCT 7 M2X4 877S--020-124 221A0121
126 6300007510 BOLT,HEX-SCT 4 M3X8 877S--020-126 221A0006
127 6300007534 BOLT,HEX-SCT 4 M3X12 877S--020-127 221A0008
129 4111412806 WASHER SPR 3 8 877S--020-129 221H0281
130 4111413902 WASHER V 3X7X0.5 8 877S--020-130 221H0312
131 6301688923 ROHS:BOLT,HEX-SCT 2 877S--020-131 221AA083
139 08771204 ASSY,MOTOR,AC-SERVO 2 M01,M02
877S--020-509 08771204
145 6301733258 COVER(MOTOR) 1 877S--020-075 211AD802
GD-18083C
0901-001
30
テープフィーダ
T
APE FEEDER
GD-18083C GD-18083C
Fig. S-3
カバーテープ巻取り部
Cover Tape Winding Section
221
202-01
221
245
202-05
218
202-03
215
216
232
220
219
See Fig.S-1
Key No.1
219
220
232
201-04
242
238
245
201-05
201-03
233
214
216
202-02
242
228
234
236
.
.
228
234
236
.
.
229
235
237
.
.
C
C
224
210
210
201-06
201-09
202-09
202
202-04
202-06
201-01
201
201-02
注)
Key No.201-02,-03,-04,202-02,-03,-04,207-02,208-02,211,214,215,216,221(○印)
は保守品となっております。交換時期については取扱説明書を参照、もしくは
当社サービス員にご相談下さい。 
Notice) The Key No. 201-02, -03, -04, 202-02, -03, -04, 207-02, 208-02, 211, 214, 215, 216
and 211 (with a circle) are maintenance components.
For replacement timing, refer to the Instruction Manual or consult our service
personnel.
227
213
208-01
208-03
208-04
227
213
207-03
208-06
208-05
208-02
207-02
207-04
207-05
207-01
207-06
207
208
S-3 illust-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
