MEMO
1004-003
32
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
S-3
S-3 list-2
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
233 6301268248 SET SCREW(SET SCREW) 1 M2X3 SET
877S--020-233 221C0100
234 4111416606 WASHER SPR 2.5 4 877S--020-234 221H0279
235 4111412806 WASHER SPR 3 4 877S--020-235 221H0281
236 4111415708 WASHER F 2.5X5X0.5 4 877S--020-236 221H0336
237 4111413902 WASHER V 3X7X0.5 4 877S--020-237 221H0312
238 6301709949 SET COLLAR 2 877S--020-238 216K0159
242 09261402 ASSY,SENSOR,PHOTO 2 B03,B04 877S--020-507 09261402
245 4111406300 SCR PAN 2X8 4 877S--020-035 221E0484
GD-18083C
MEMO
0901-001
34
テープフィーダ
T
APE FEEDER
GD-18083C GD-18083C

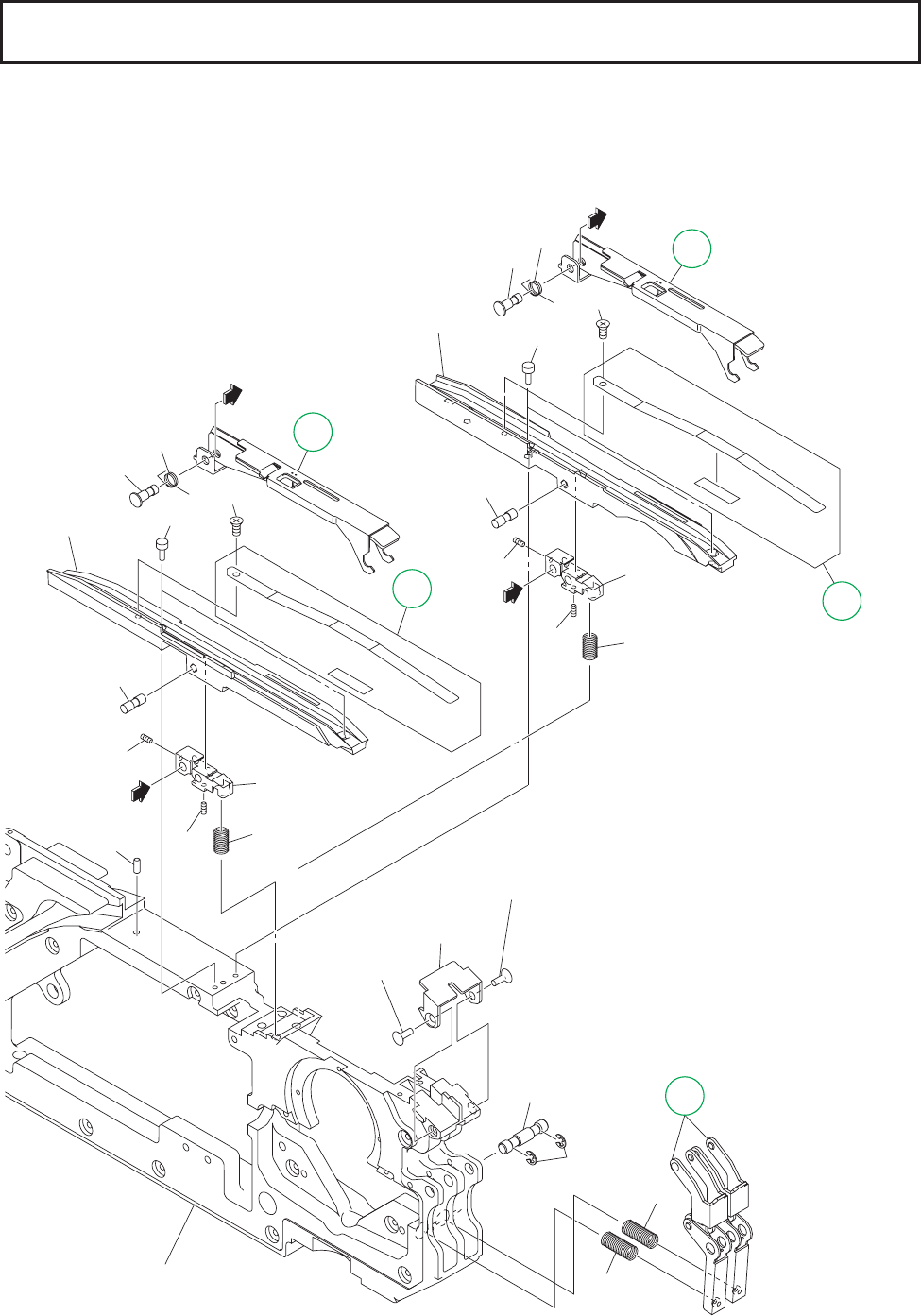

Fig. S-4
サプレッサ部
Suppressor Section
A
B
A
B
309
309
308
308
304
307
307
317
317
317
305
302
301
315
317
305
311
311
328
322
328
313
316
314
314
312
303
325
325
See Fig.S-1
Key No.1
319
318
318
319
注)
Key No.303,304,312,318,329(○印)は保守品となっております。交換時期について
は取扱説明書を参照、もしくは当社サービス員にご相談下さい。
Notice) The Key No. 303, 304, 312, 318 and 329 (with a circle) are maintenance components.
For replacement timing, refer to the Instruction Ma
nual or consult our service
personnel.
S-4 illust-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
