1004-002 36 テープフィーダ T APE FEEDER GD-18083C GD-18083C Fig. S-5 操作パネル部 Operation Panel Section See Fig.S-1 Key No.1 417 437 418 404 445 432 S-5 illust-1 必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。 （ Fig. S 参照） Make sure to con firm …
1004-003
35
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
S-4
S-4 list-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
301 6301672182 CHUTE(R) 1 877S--020-301 212B2209
302 6301672199 CHUTE(L) 1 877S--020-302 212B2210
303 6301658483 ASSY,LEVER 1 877S--020-303 016S1012
304 6301658490 ASSY,LEVER 1 877S--020-304 016S1013
305 6301441795 BLOCK 2 877S--020-305 211G4513
307 6301266305 PIN,GUIDE(SUP-1) 2 877S--020-307 216F0880
308 6301266312 PIN,GUIDE(SUP-2) 2 877S--020-308 216F0881
309 6301583259 SPRING,TORSION 2 877S--020-309 222P0200
311 6301730301 SPRING,COMP 2 877S--020-311 222M1492
312 6301266183 ASSY,HOOK(FRONT HOOK) 2 877S--020-312 016J0024
313 6301295152 PIN,HINGE 1 877S--020-313 216D0468
314 6301730271 SPRING,COMP 2 877S--020-314 222M1491
315 6301266466 PIN,LOCATE 2 877S--020-315 216E1489
316 4110009304 RING E 2 2 877S--020-316 221K0095
317 6301268248 SET SCREW(SET SCREW) 4 M2X3 SET
877S--020-317 221C0100
318 08771302 ASSY,SPRING 2 877S--020-318 08771302
319 6301598390 MACHINE SCREW 2 877S--020-319 221D0193
322 6301345567 GUIDE 1 877S--020-022 212A2190
325 6301101095 BOLT,HEX-SCT 4 M2X5 877S--020-125 221A0298
328 4110335700 SCR FLT 2.5X6 2 877S--020-028 221D0261
GD-18083C
1004-002
36
テープフィーダ
T
APE FEEDER
GD-18083C GD-18083C

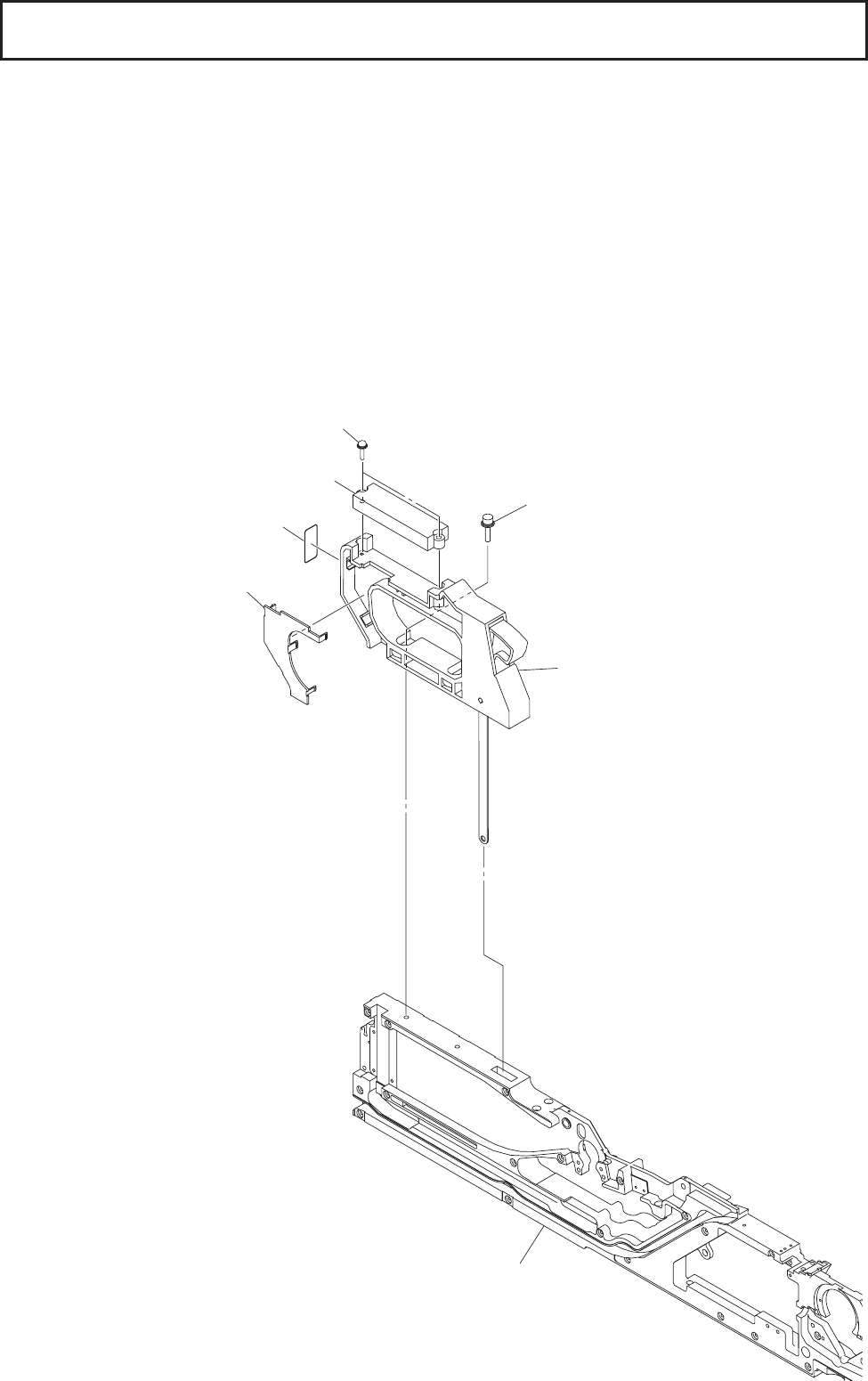

Fig. S-5
操作パネル部
Operation Panel Section
See Fig.S-1
Key No.1
417
437
418
404
445
432
S-5 illust-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
1004-003
37
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
S-5
S-5 list-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. S
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. S).
404 6301627045 P.C.B,MOUNT 1 877S--110-504 4B111602
417 0926100J ASSY_GRIP 1 877S--020-017 0926100J
418 6301556888 COVER(GRIP) 1 877S--020-018 211AB843
432 221AB004 BOLT_HEX-SCT 2 M4X16 877S--020-032 221AB004
437 4111151507 SCR TPG PAN 3X12 2 877S--020-037 221N0005
445 08040002 NAME PLATE,INDEX 1 877S--020-045 08040002
GD-18083C
