2 Kurzbeschreibung
2.3 Lieferumfang
18 Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017

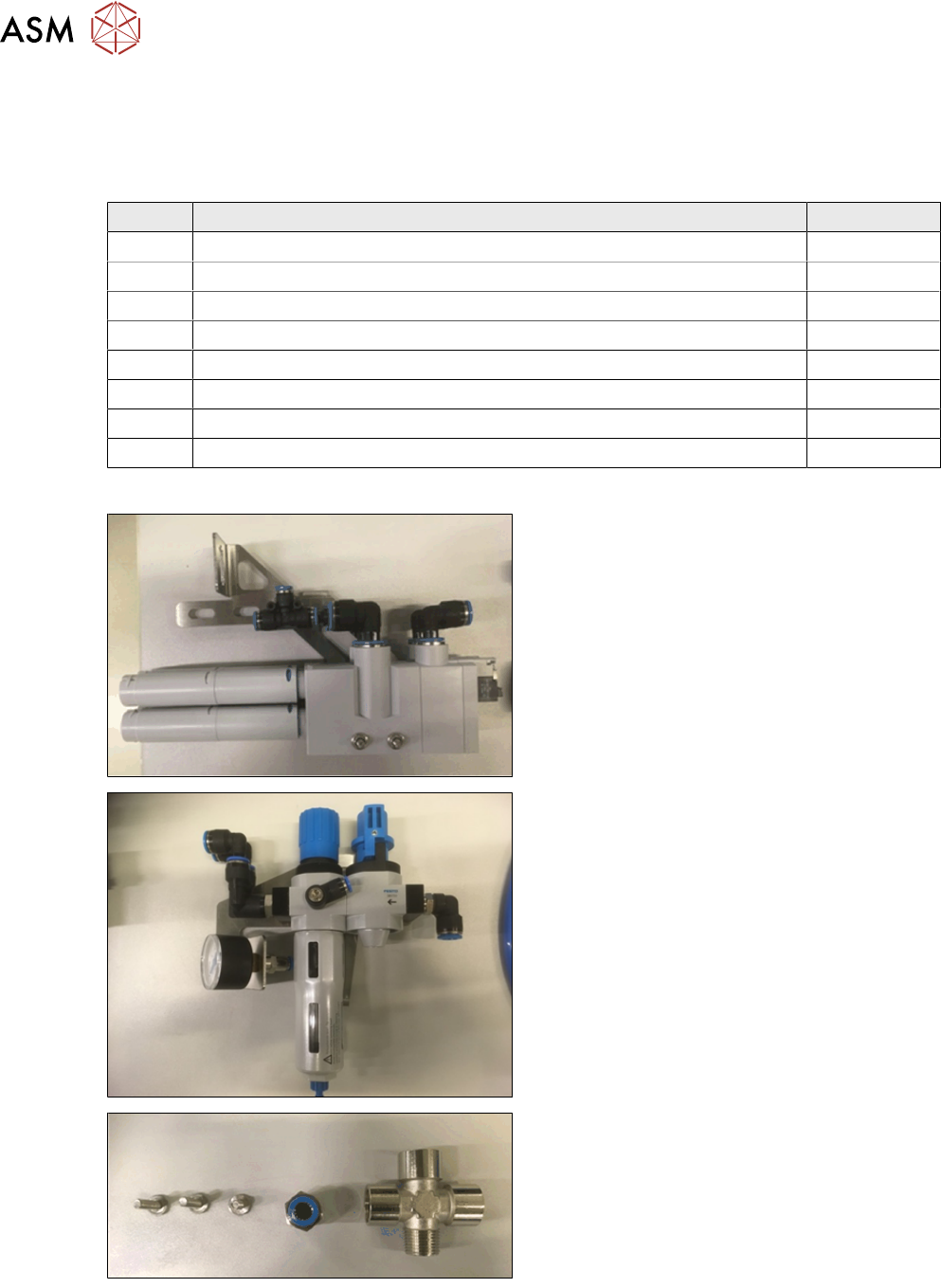

2.3 Lieferumfang
Basic Pack Vakuum Tooling TX [03149194-xx]
Vertriebsnummer: 00588121
Menge Bezeichnung Art-Nr.
1 Ventileinheit kpl. 03138689-xx
1 Blech f. Schalter kpl. 03147483-xx
1 Gleitblech 03139299-xx
1 Vakuumschalter VS-V-D-PNP 03047841-xx
1 Kabel: Vakuum_Tooling 03139108-xx
1 Kabel: Vakuum_Tooling Sensor 03139109-xx
1 Schlauchsatz Ventileinheit TXm VakTool 03153346-xx
1 TX-Vak. Tooling Abdeckung 03149358-xx
Teile-Übersicht
Vakuumeinheit
Wartungseinheit
Druckluftversorgung-Wartungseinheit
2 Kurzbeschreibung
2.3 Lieferumfang
Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017 19

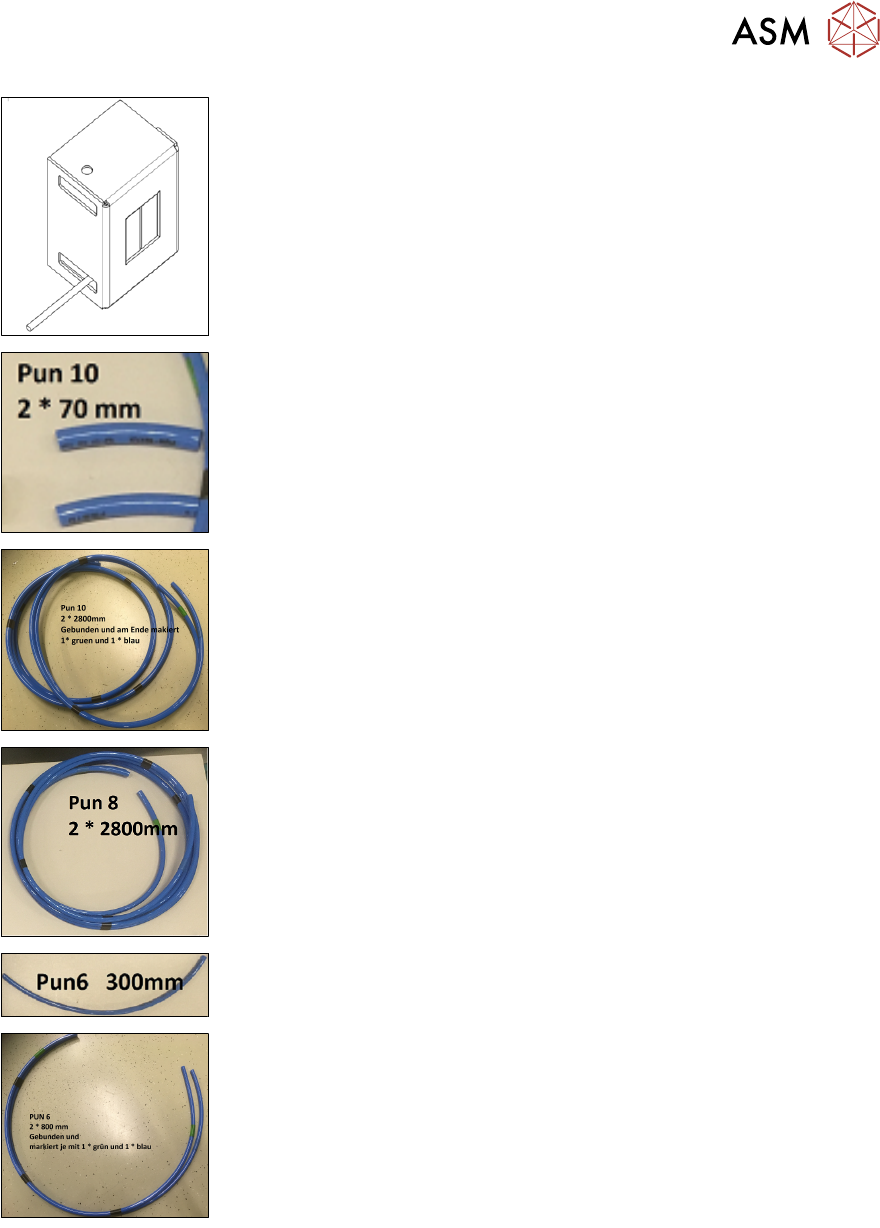

Vakuumschalter + Blech
PUN 10 – 70 mm
PUN 10 – 2800 mm
PUN 8 – 2800 mm
PUN 6 – 300 mm
PUN 6 – 800 mm
2 Kurzbeschreibung
2.4 Benötigte Werkzeuge und Hilfsmittel
20 Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017
2.4 Benötigte Werkzeuge und Hilfsmittel
Für die in dieser Anleitung beschriebenen Arbeiten benötigen Sie folgende Werkzeuge und Hilfs-
mittel:
●
Standardwerkzeug
2.5 Benötigte Arbeitszeit
Der komplette Einbau inklusive Einstellungen dauert ca. 5 Stunden.
Die Stillstandszeit der Maschine beträgt dabei ca. 2 Stunden.
Hinzu kommen ggf. Programmierarbeiten am SIPLACE Pro-Rechner.
