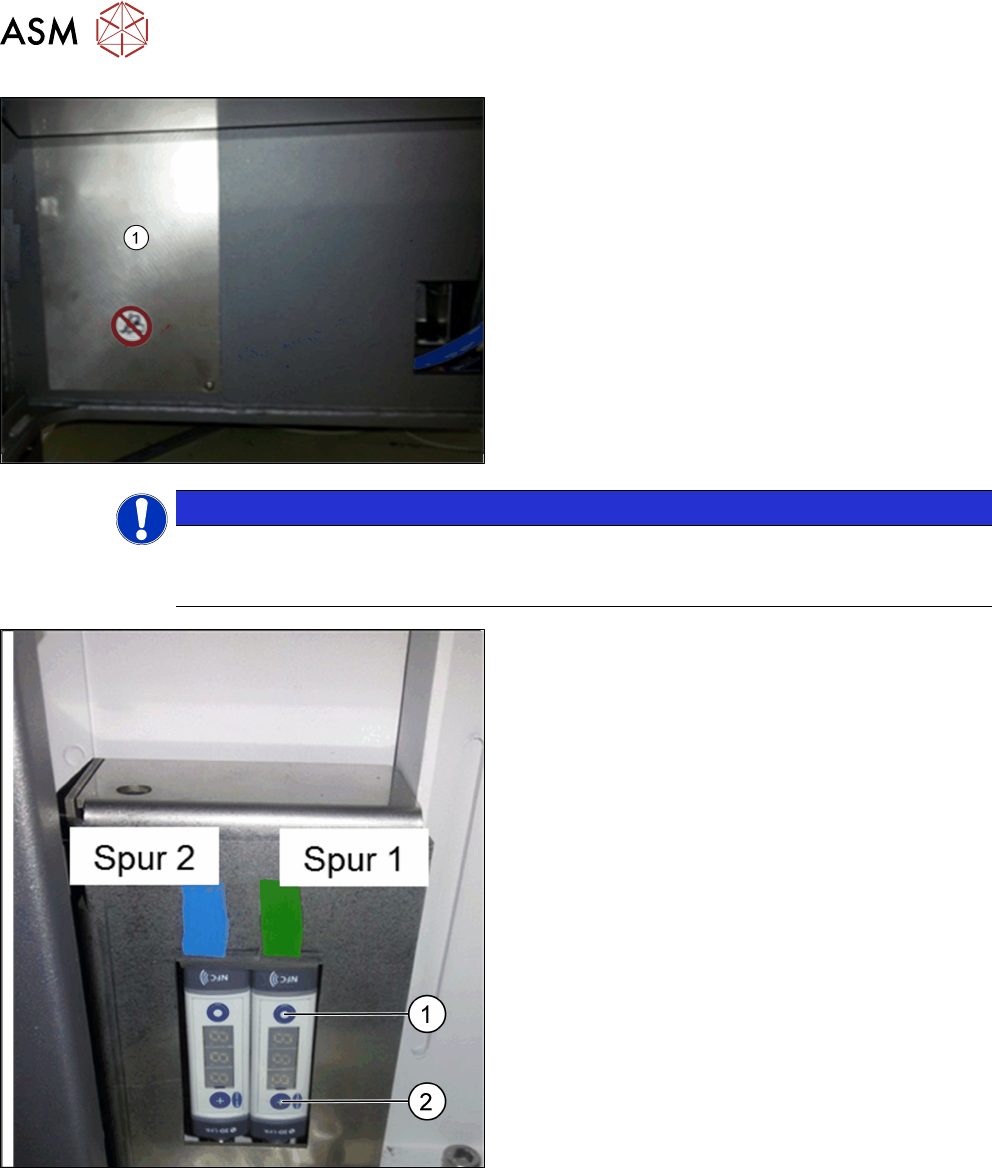

► Montieren Sie das Abdeckblech (1) am Maschi-
nenständer.
HINWEIS
Eingangsdruck Manometer
Stellen Sie das Manometer der Wartungseinheit auf einen Eingangsdruck von 3,5 bar ein
(max. zulässig sind 4,2 bar).
► Einstellung der Vakuumschalter: Bei einem Vaku-
um von 0,1 bar (100 mbar) mit einer Hysterese
von 0,05 bar (50 mbar) soll der Hubtisch runter-
fahren.
Bei 0,45 bar (450 mbar) mit einer Hysterese von
0,05 bar (50 mbar) soll die Bestückung gestartet
werden.
► Nehmen Sie die Einstellung über die MODE-Tas-
te (1) und SET-Taste (2) vor, siehe beiliegende
Schmalz-Anleitung zum Vakuumschalter
[30.30.01.00997/1 - 04.2016].
3 Einbau
3.3 Abschließende Arbeiten
Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017 27
3.3.1 Einstellungen im Vakuumschalter

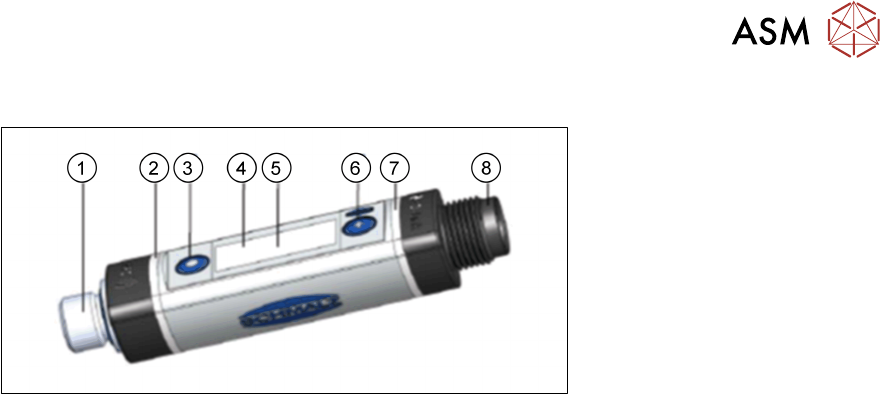

Abb.4: Vakuumschalter
1. Fluidanschluss
2. Anzeige Schaltpunkt 1 ORANGE bzw. Betriebsspannungsanzeige GRÜN
3. MODE-Taste
4. Display
5. Position der NFC Antenne hinter Display
6. SET-Taste
7. Anzeige Schaltpunkt 2 ORANGE
8. Elektrischer Anschluss M12-4 bzw. M8-4
Grundsätzliche Bedienung:
●
Drücken Sie die SET-Taste für das Grundmenü.
●
Das Weiterblättern erfolgt mit der SET-Taste.
●
Die Auswahl des Menüpunktes erfolgt mit der MODE-Taste.
Die Menüs können folgendermaßen verlassen oder abgebrochen werden:
●
Drücken beider Tasten SET und MODE.
●
1 Minute keine Taste drücken.
3 Einbau
3.3 Abschließende Arbeiten
28 Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017
3.3.1.1 Werkseinstellungen
Parameter VSi-V VSi-P10 VSi-VP8
Schaltpunkt 1
Schaltpunktmodus und -logik Zweipunktmodus Öffner (H.no)
Schaltpunkt SP1 750 mbar 5500 mbar -750 mbar
Rückschaltpunkt rP1 600 mbar 5000 mbar -600 mbar
Fensterhysterese Hy1 / Grenzwert Leckage pro Sek. L-1 20 mbar 100 mbar 20 mbar
Einschaltverzögerung dS1, Ausschaltverzögerung dr1 0 ms 0 ms 0 ms
Schaltpunkt 2
Schaltpunktmodus und -logik Zweipunktmodus Öffner (H.no)
Schaltpunkt SP2 550 mbar 5000 mbar 5500 mbar
Rückschaltpunkt rP2 500 mbar 4500 mbar 5000 mbar
Fensterhysterese Hy2 / Grenzwert Leckage pro Sek. L-2 20 mbar 100 mbar 20 mbar
Einschaltverzögerung dS2, Ausschaltverzögerung dr2 0 ms 0 ms 0 ms
Transistorfunktion PNP PNP PNP
Anzeige-Einheit mbar mbar mbar
Eco-Mode Off Off Off
Display-Ausrichtung Standard Standard Standard
IO-Link Device Locks, Extended Device Locks 0 0 0
PIN-Code Menü, PIN-Code NFC 000 000 000
