4 Anhang 4.1 Auszüge aus der Serviceanleitung Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017 35 4 Anhang 4.1 Auszüge aus der Serviceanleitung Die folgenden Kapitel sind Auszüg…
3 Einbau
3.3 Abschließende Arbeiten
34 Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017 35
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE TX-Serie [DE:00198149‑xx] [EN:00198150‑xx]

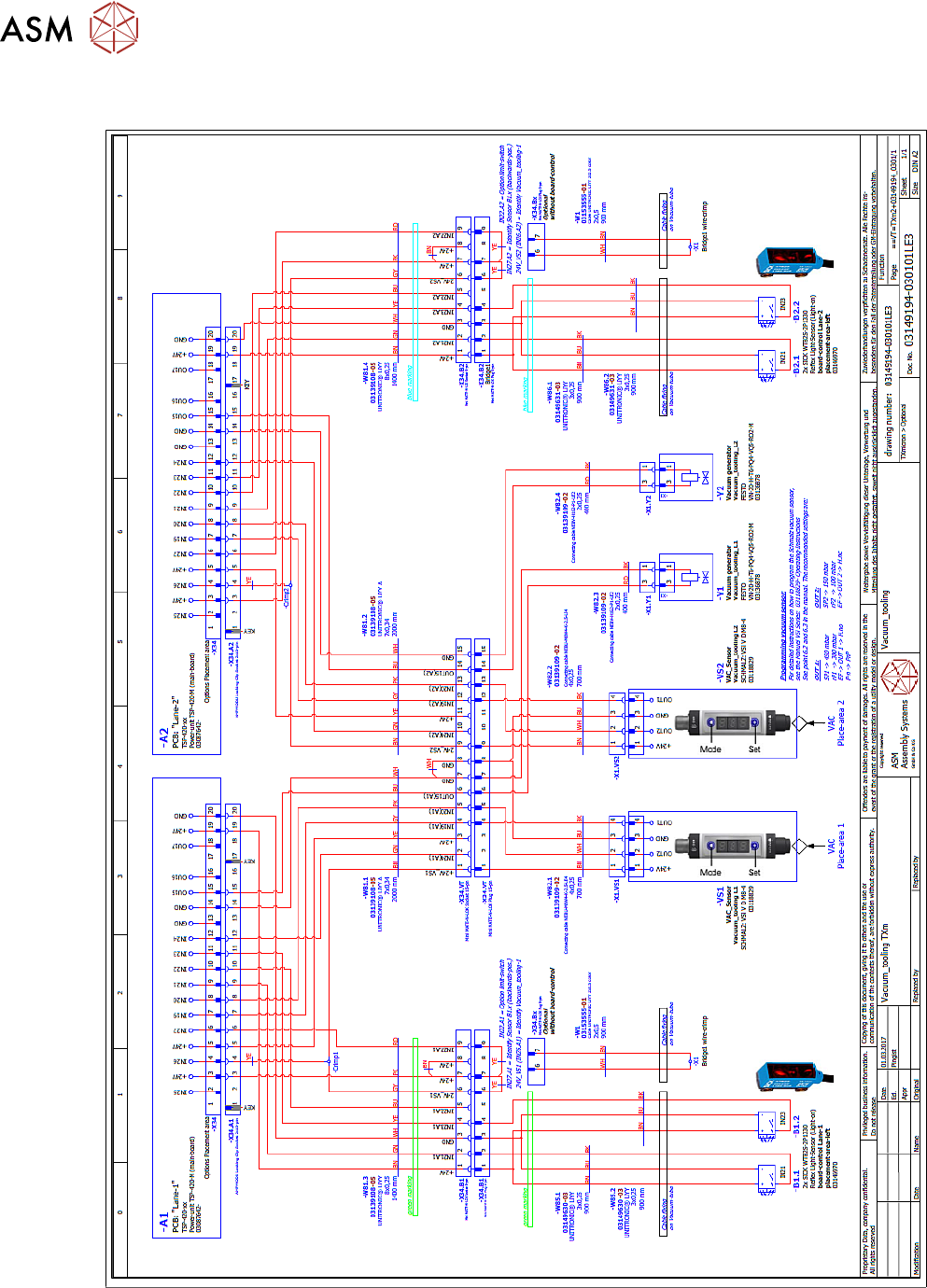

4.2 Stromlaufpläne
Weitere Informationen finden Sie in der Wirkschaltplanmappe:
●
Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]
●
Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]
4.3 Überblick Kabel
4.3.1 Stecker Stellplatz 2
1. Stecker Vakuumschalter an der Eckverkleidung
2. Stecker Ventile Vakuumerzeugung
4.3.2 Stecker X34 Transportsteuerung
1. Buchse Stellplatz 2 an der Seite
2. Buchse Spur 1 im Blech unter der Transportspur 1
3. Buchse Spur 2 im Blech unter der Transportspur 2
4. Stecker X34 Transportsteuerung Spur 2
5. Stecker X34 Transportsteuerung Spur 1
4 Anhang
4.4 Übersicht
36 Montageanleitung / Assembly Instructions SIPLACE TX-Serie Basic Pack Vacuum Tooling 07/2017
4.4 Übersicht
