- 7 -

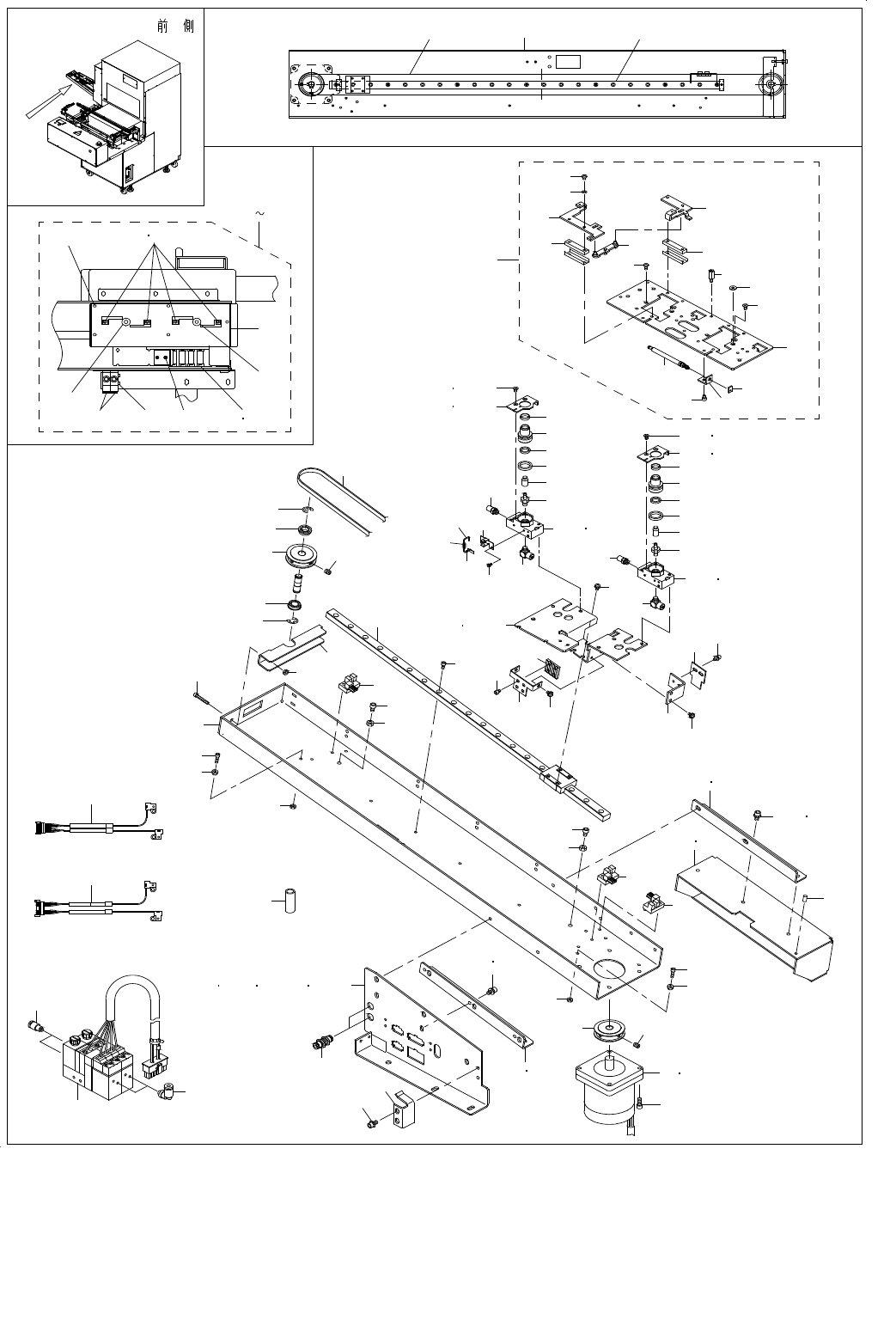

4. SHUTTLE UNIT
シャトルユニット
FRONT VIEW
11
10
90
93
97
97
99
103
100
71 72
6
7
5
7
6
8
9
8
9
5
3
3
12
4
3
1
2
78
13
16
15
17
18
19
20
21
23
22
22
23
24
25
27
29
29
30
30
28
31
104
32
33
34
35
107
35
107
37
108
37
108
38
109
36
36
40
39
41
42
43
44
44
45
46
47
48
50
49
51
52
53
54 105 106
55
56
57
58
59
60
61
64
65
62
63
66
67
69
70
73
94
9596101
102
98
79
75
76
83
88
89
87
85
86
75
77
80
81
82
84
68
14
74
26
19
18
20
34
38
109
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR EX SIZE ＥＸ サイズ用
#03....FOR ST ＳＴ 用
#04....FOR OLD TYPE 旧タイプ用
#05....FOR NEW TYPE 新タイプ用
#06....FOR EN, ST ＥＮ，ＳＴ 用
#07....FOR EN, EX SIZE ＥＮ，ＥＸ サイズ用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9336-717-0A0 S MOTOR ASM.
Ｓモ−タ組
1
2
#01
E9025-723-0A0 S MOTOR ASM. (CE)
Ｓモーター組（ＣＥ）
1
3 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
4
#03
E2107-723-000 S RAIL
Ｓレール
1
5 PX-5000600-00 VACUUM PAD
真空パッド
2
6 E2150-723-000 MOVING PAD
可動パッド
2
7 E2151-723-000 GUM RING
ゴムリング
2
8 E2119-723-000 PACKING A
パッキンＡ
2
9 E2120-723-000 PACKING B
パッキンＢ
2
10 E2155-723-0A0 PAD/BGA SENSOR UNIT R
ＰＡＤ／ＢＧＡセンサーユニット（Ｒ）
1
11 E2156-723-0A0 PAD/BGA SENSOR UNIT L
ＰＡＤ／ＢＧＡセンサーユニット（Ｌ）
1
12
#03
E2126-723-000 S BELT
Ｓベルト
1
13 E9157-723-0A0 SHUTTLE EJECTOR ASM.
シャトルエジェクタ組
1
14 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
1
15 E1104-717-000 XYZ MOTOR PULLEY
ＸＹＺモータープーリー
1
16 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
17 SM-6041002-TN BOLT
六角穴ボルト
4
18 E2142-723-000 S STOPPER
Ｓストッパ
2
19 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
2
20 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
21
#03
E2106-723-000 S BASE
Ｓベース
1
22 SM-6040602-TN BOLT
六角穴ボルト
2
23 NM-6040001-SC NUT M4
六角ナット Ｍ４
2
24 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
1
25 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
1
26 E2109-723-000 S TENSIONER BR
ＳテンショナＢＲ
1
27 E1104-717-000 XYZ MOTOR PULLEY
ＸＹＺモータープーリー
1
28 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
29 SB-1080013-00 ROLLING SHAFT HOLDER
ころがり軸受
2
30 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
2
31
#02
E2133-723-000 S CARRIER BR (E)
ＳキャリアＢＲ（Ｅ）
1
32 SL-
4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
33 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
6
34 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
2
35
#04
E2116-723-0A0 PAD BLOCK ASM. A
パッドブロック組Ａ
2
36 PJ-0320540-02 BARBED FITTING JOINT
バ−ブ継手
2
37
#04
E2121-723-000 PAD BASE COVER
パッドベースカバー
2
38
#04
SM-1850501-SC SCREW
皿ねじ Ｍ２．５ Ｌ＝５
4
39 E2124-723-000 SENSOR DOG GUIDE
センサドグガイド
2
40 SL-4020591-SC SCREW M2X5
なべ小ねじセムス Ｍ２ Ｌ＝５
4
41 E2122-723-000 SENSOR DOG
センサドグ
2
42 E2123-723-000 SENSOR DOG SP
センサドグＳＰ
2
43 NM-6960001-UZ NUT M1.6
ナット Ｍ１．６
2
44 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
45 E2144-723-000 S DOG BR
ＳドグＢＲ
1
46 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
47 E2143-723-000 S DOG PL
ＳドグＰＬ
1
48 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
49 E2127-723-000 S BELT BR
ＳベルトＢＲ
1
50 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
51 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳベルトコネクタ
1
52 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
53
#03
E2102-723-000 S BASE BRB
ＳベースＢＲＢ
1
54
#02
E2130-723-000 S BASE BRB (E)
ＳベースＢＲＢ（Ｅ）
1
55 E2104-723-000 S BASE GUIDE B
ＳベースガイドＢ
1
56 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
57
#03
E2103-723-000 S BASE GUIDE A
ＳベースガイドＡ
1
58
#02
E2131-723-000 S BASE GUIDE A (E)
ＳベースガイドＡ（Ｅ）
1
59
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
3
60
#0
2
SL-
6040892-TN BOLT
座金付き六角穴ボルト
4
61 PJ-2300042-00 UNION
隔壁用ユニオン
2
62
#03
E2101-723-000 S BASE BRA
ＳベースＢＲＡ
1
63
#02
E2129-723-000 S BASE BRA (E)
ＳベースＢＲＡ（Ｅ）
1
64
#03
E2103-723-000 S BASE GUIDE A
ＳベースガイドＡ
1
65
#02
E2131-723-000 S BASE GUIDE A (E)
ＳベースガイドＡ（Ｅ）
1
66
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
3
67
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
68 E2066-525-000 ARM PIN
アームピン
1
69 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
2
70 PJ-3040405-04 ELBOW UNION
エルボユニオン
2
71
#02
E2134-723-000 S BELT (E)
Ｓベルト（Ｅ）
1
72
#02
E5312-723-000 LM GUIDE RSR12VM
ＬＭガイドＲＳＲ１２ＶＭ
1
73
#02
E2132-723-000 S=SHUTTLE ARM ASY. (E)
シャトルアーム組 （Ｅ）
1
74 E2108-723-0A0 S CARRIER UNIT
Ｓキャリアユニット
1
75 E3011-971-000 SBGA LINK PIN
ボールスライド １０３５
(4)
76 E2114-723-000 HOLDER ARM A
ホルダーアームＡ
(2)
77 E2115-723-000 HOLDER ARM B
ホルダーアームＢ
(2)
78 PA-0402001-A0 AIR CYLINDER
超小形エアシリンダ
(2)
79 E2146-723-000 S CARRIER PLATE
Ｓキャリアプレート
(1)
80 E2468-716-000 STUD L11
スタッドＬ１１
(5)
81 SM-4860401-UZ SCREW M2.6 L=4
なべ小ねじ Ｍ２．６ Ｌ＝４
(8)
82 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(8)
83 E2024-175-000 FLANGE BUSHING 80F-0303
フランジブッシュ ８０Ｆ−０３０３
(2)
84 E2136-723-AA0 BGA LINK ASM. A
ＢＧＡリンク組Ａ
(2)
85 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
86 SM-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
87
E1406
-717-000 SBGA CYLINDER BASE
ＳＢＧＡシリンダベース
(2)
88 E1407-717-000 SBGA CYLINDER PLATE
ＳＢＧＡシリンダープレート
(2)
89 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
90
#03
E2100-723-0A0 TWIN SHUTTLE UNIT N
ツインシャトルユニットＮ
1
91
#02
E2100-723-0B0 TWIN SHUTTLE UNIT E
ツインシャトルユニットＥ
1
92
#06
E2100-723-AA0 TWIN SHUTTLE UNIT N (CE)
ツインシャトルユニットＮ（ＣＥ）
1
93
#07
E2100-723-AB0 TWIN SHUTTLE UNIT E (CE)
ツインシャトルユニットＥ（ＣＥ）
1
94
#03
E2110-723-000 CABLEVEYOR
シャトルＸ軸ケーブルベアー
(1)
95
#02
E2135-723-000 CABLEVEYOR (E)
ケーブルベア(E)
(1)
96 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
97 PX-5000600-00 VACUUM PAD
真空パッド
(2)
98 E2145-723-000 S SAUCER
Ｓソーサ
(1)
99 E1414-717-000 SBGA HOLDER
ＳＢＧＡホルダー
(4)
100 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(2)
101 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
102 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(5)
103 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(4)
104
#03
E2125-723-000 S CARRIER BR
ＳキャリアＢＲ
1
105
#06
E2426-723-000 S BASE BRB (CE)
ＳベースＢＲＢ ＣＥ
1
106
#07
E2427-723-000 S BASE BRB (E) (CE)
ＳベースＢＲＢ（Ｅ）（ＣＥ）
1
107
#05
E2147-723-0A0 PAD BLOCK ASM. A
パッドブロック組Ａ
2
108
#05
E2149-723-000 PAD BASE COVER
パッドベースカバー
2
109
#05
SM-1850501-SC SCREW
皿ねじ Ｍ２．５ Ｌ＝５
6
- 9 -

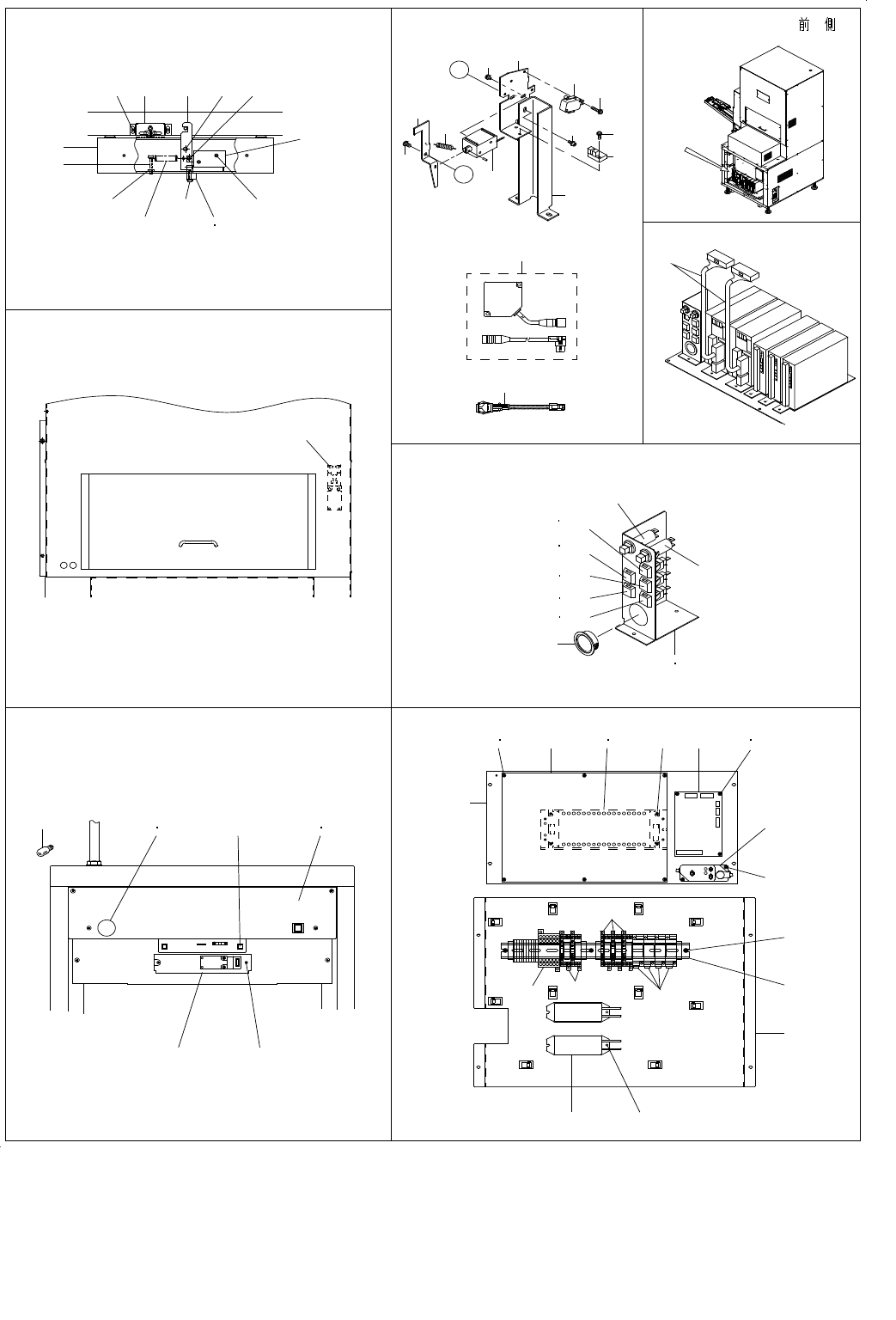

5. ELECTRIC APPARATUS COMPONENTS (1)
電装関係（１）
FRONT VIEW
27
30
24
32
50
49
8
37
8
37
7
38
8
36
29
39
26
40
47
48
43
43
45
44
20 18
35 21
31
41
28
34
57
612
11
10
9
12
13
19
16
15
33
52 53
54
55 56
58
59
60
61 62
63
64 65
66
67
68
69
70
17
34
5
25
14
51
A
23
A
42
22
46
