TR6DN-Rev04 - 第16页

- 12 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

#02....EXCEPT EN ＥＮを除く

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#02

HM-0005700-10 DRIVER

５相ドライバ−

3

2

#01

E9612-723-000 PM DRIVER 3A (CE)

ＰＭドライバ３Ａ（ＣＥ）

2

3

#01

E9613-723-000 PM DRIVER 6A (CE)

ＰＭドライバ６Ａ（ＣＥ）

1

4

#01

E9608-723-000 AC SERVO DRIVER ASM. (CE)

ＡＣサーボドライバ（ＣＥ）

2

5

#02

E9603-717-0A0 AC SERVO DRIVER ASM.

ＡＣサ−ボドライバ組

2

6 E9314-717-0A0 SPARK KILLER ASM.

スパークキラー組

1

7

#01

E2407-723-000 CARRIER RAIL BR

キャリアレールＢＲ

3

8

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

6

9

#02

E9315-717-0A0 FAN MOTOR ASM.

ファンモ−タ組

1

10

#01

E9187-723-0A0 FAN MOTOR ASM. (CE)

ファンモータ組（ＣＥ）

1

11

#02

HB-0011000-00 RELAY

リレー

1

12

#01

HB-0014200-00 RELAY

リレー

5

13 E9220-723-0A0 NOISE FILTER CABLE ASM.

ノイズフィルタ束線組

1

14 E9180-723-0A0 RELAY2 CABLE ASM.

ＲＥＬＡＹ２束線組

1

15

#01

E9102-723-AA0 NOISE FILTER CABLE ASM. (CE)

ノイズフィルタ束線組（ＣＥ）

1

16

#02

E9178-723-0A0 POWER LAMP CABLE ASM.

パワーランプ束線組

1

17

#01

E9178-723-AA0 POWER LAMP CABLE ASM. (CE)

パワーランプ束線組（ＣＥ）

1

18

#01

E1038-871-000 PLATEN LOCK CAM SCREW

プラテンロックカムスクリュウ

5

19 HB-0011200-00 RELAY

リレー

4

20

#01

E3202-723-000 E BASE 6D

Ｅベース６Ｄ

1

21

#01

E3203-723-000 CARRIER RAIL 394

キャリアレール３９４

1

22

#01

SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

6

23

#01

E91

72-723-AA

0 200V CABLE ASM.

２００Ｖ束線組

1

24

#01

E9173-723-AA0 220V CABLE ASM.

２２０Ｖ束線組

1

25

#01

E9174-723-AA0 240V CABLE ASM.

２４０Ｖ束線組

1

26

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

3

27

#01

E2405-723-000 NOISE FILTER BR

ノイズフィルターＢＲ

1

28

#01

SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

29

#01

E2431-723-000 CARRIER RAIL

キャリアレール

1

30

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

31

#01

E2403-723-000 PM DRIVER PLATE

ＰＭドライバプレート

3

32

#01

SL-4041091-SC SCREW M4 L=10

なべ小ねじセムスＭ４Ｘ０．７Ｌ＝１０

6

33

#01

HB-0014000-00 RELAY

リレー

1

34

#01

HM-0003300-30 FINGER GUARD

フィンガーガード

2

35

#01

SL-4033091-SC SCREW M3 L=30

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝３０

2

36

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

37

#01

E1014-717-000 FAN MOTOR BR

ファンモータＢＲ

1

38

#01

E9703-172-000 CARRIER RAIL

キャリアレール

1

39

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

40

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

41

#01

E2404-723-000 SERVO DRIVER PLATE

サーボドライバプレート

2

42

#01

E2409-723-000 MAIN SWITCH BRACKET (CE)

メインＳＷブラケット（ＣＥ）

1

43

#01

SL-

4030891-S

C SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

5

44

#01

SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

8

45 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

5

46

#01

E2406-723-AA0 FUSE BRACKET ASM. (CE)

ヒューズＢＲ（ＣＥ）組

1

47 E3021-723-000 E BASE 6D

Ｅベース６Ｄ

1

48 E9602-723-A00 POWER SUPPLY TRANSFORMER ASM.

電源トランス組

1

49 SL-6062092-TN SCREW M6 L=20

座金付き六角穴ボルト

4

50 WP-0621036-SP WASHER

平座金

4

51 E9222-723-0A0 200V CABLE ASM.

２００Ｖ束線組

1

52 E9223-723-0A0 220V CABLE ASM.

２２０Ｖ束線組

1

53 E9224-723-0A0 240V CABLE ASM.

２４０Ｖ束線組

1

54 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

3

55 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

56 E1006-717-000 DRIVER PLATE A

ドライバプレートＡ

3

57 E1007-717-000 DRIVER PLATE B

ドライバプレートＢ

2

58 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

5

59 E1038-871-000 PLATEN LOCK CAM SCREW

プラテンロックカムスクリュウ

5

60 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

61 E9703-172-000 CARRIER RAIL

キャリアレール

3

62 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

6

63 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

8

- 13 -

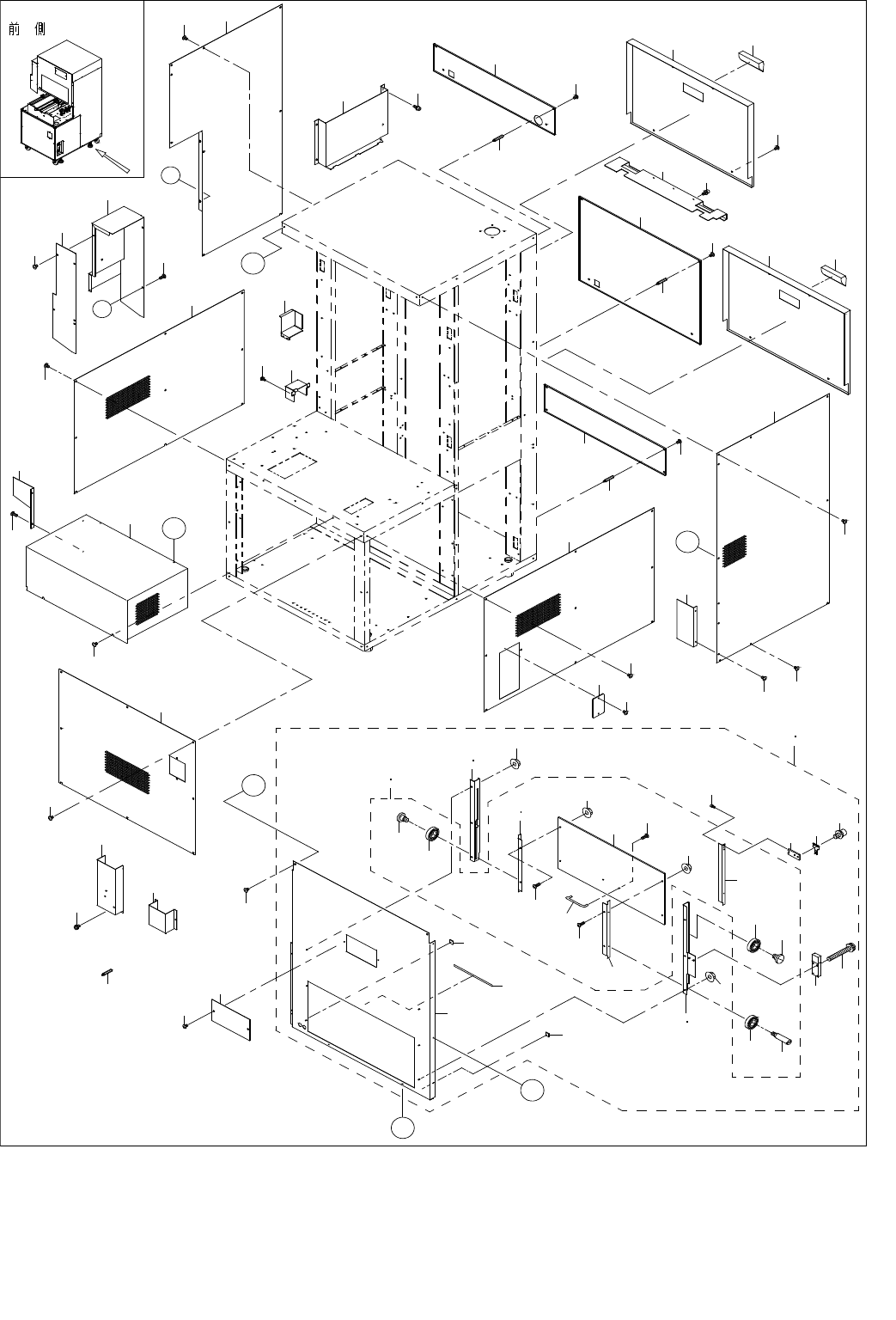

7. COVER COMPONENTS

カバー関係

49

51

47

48

FRONT VIEW

53

54

55

58

56

63

64

57

77

D

28

27

8

1

9

7

5

12

4

2

10

11

3

14

13

15

61

65

68

69

79

67

66

62

60

10

11

6

16

A

16

52

46

45

35

32

33

34

36

37

44

42

41

38

40

26

24

25

23

21

22

31

43

42

19

29

30

17

18

A

B

20

59

50

39

70

71

72

74

75

78

81

80

82

83

76

C

73

- 14 -

NOTE( 注記 ) #01....FOR ST ＳＴ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E4051-717-000 REAR COVER A

リアカバーＡ

1

2 HX-0033900-0D SPACER

スペーサ

2

3 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

4

4 E4052-717-000 REAR COVER B

リアーカバーＢ

1

5 HX-0033900-0D SPACER

スペーサ

2

6 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

4

7 E4053-717-000 REAR COVER C

リアカバーＣ

1

8 HX-0033900-0D SPACER

スペーサ

4

9 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

4

10 E4054-717-000 DOOR COVER

ドアカバー

2

11 E4055-717-000 DOOR KNOB

ドア取手

2

12 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

8

13 E3004-723-000 SIDE COVER L

サイドカバーＬ

1

14 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

7

15 E3003-723-000 SIDE COVER R

サイドカバーＲ

1

16 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

7

17 E3005-723-0A0 X COVER ASM.

Ｘカバー組

1

18 E3005-723-AA0 X COVER ASM. (CE)

Ｘカバー組（ＣＥ）

1

19 E3005-723-000 X COVER

Ｘカバー

(1)

20 E1524-716-000 DOOR CUSHION

ドアクション

(2)

21 E1043-717-000 X COVER RAIL L

ＸカバーレールＬ

(1)

22 E2419-723-000 X COVER RAIL L (CE)

ＸカバーレールＬ（ＣＥ）

(1)

23 NM-3034000-SF FLANGE NUT

フランジナットＭ３

(3)

24 E1044-717-000 X COVER RAIL R

ＸカバーレールＲ

(1)

25 E2418-723-000 X COVER RAIL R (CE)

ＸカバーレールＲ（ＣＥ）

(1)

26 NM-3034000-SF FLANGE NUT

フランジナットＭ３

(3)

27 E9057-723-0A0 COVER OPEN SW ASM (CE)

カバーオープンＳＷ組（ＣＥ）

(1)

28 SL-4043091-SC SCREW M4 L=30

座金付きなべ小ねじＭ４Ｌ＝３０

(2)

29 E3006-723-0A0 X DOOR ASM.

Ｘドア組

(1)

30 E3006-723-AA0 X DOOR ASM. (CE)

Ｘドア組（ＣＥ）

(1)

31 E3006-723-000 X DOOR

Ｘドア

(1)

32 E2007-723-000 X DOOR BR

ＸドアＢＲ

(1)

33 E2417-723-000 X DOOR BR (L)

ＸドアＢＲ（Ｌ）

(1)

34

#01

SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

35 N

M-3040510-SL FLANGE NUT

フランジ付きナット

(2)

36 SB-1040005-00 ROLLING SHAFT HOLDER

ころがり軸受

(2)

37 E4560-531-000 PM LINK SC (B) H

ＰＭリンクＳＣ（Ｂ）Ｈ

(2)

38 E2007-723-000 X DOOR BR

ＸドアＢＲ

(1)

39 E2416-723-000 X DOOR BR (R)

ＸドアＢＲ（Ｒ）

(1)

40

#01

SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

41 NM-3040510-SL FLANGE NUT

フランジ付きナット

(2)

42 SB-1040005-00 ROLLING SHAFT HOLDER

ころがり軸受

(2)

43 E4560-531-000 PM LINK SC (B) H

ＰＭリンクＳＣ（Ｂ）Ｈ

(1)

44 E1045-717-000 X COVER LOCK SC

ＸカバーロックＳＣ

(1)

45 E1046-717-000 X COVER HANDLE

Ｘカバーハンドル

(1)

46 SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

47 E1572-726-000 TRAY CLAMP SHEET

トレイクランプシート

(1)

48 E2420-723-000 X SAFETY SW STAY

Ｘセーフティスイッチステー

(1)

49 HA-0045500-20 DOOR SWITCH OPERATION KEY

ドアスイッチ操作キー

(1)

50 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

(2)

51 SL-6040892-TN BOLT

座金付き六角穴ボルト

(2)

52 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

7

53 E2008-723-000 SV COVER

ＳＶカバー

1

54 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

55 E2009-723-000 X SIDE COVER

Ｘサイドカバー

1

56 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

57 E2010-723-000 X FRONT COVER

Ｘフロントカバー

1

58 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

4

59 E3007-723-000 Y COVER

Ｙカバー

1

60 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

4

61 E3008-723-000 Y SIDE COVER

Ｙサイドカバー

1

62 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

63 E2013-723-000 Y SIDE COVER L

ＹサイドカバーＬ

1

64 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

65 E4062-717-000 TRANSMISSION COVER L

電装カバーＬ

1

66 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

9

67 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

11

68 E3

009-723-000 TRANSMISSION COVER F

電装カバーＦ

1

69 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

10

70 E2057-723-000 S CONNECTOR COVER

Ｓコネクタカバー

1

71 E2429-723-000 S CONNECTOR COVER

Ｓコネクタカバー

1

72 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

73 HX-0033900-0D SPACER

スペーサ

1

74 E2058-723-000 C CONNECTOR COVER

Ｃコネクタカバー

1

75 E2425-723-000 C CONNECTOR COVER (CE)

Ｃコネクタカバー（ＣＥ）

1

76 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

2

77 E2411-723-000 BREAKER COVER B

ブレーカカバーＢ

1

78 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

79 E3024-723-000 TRANSMISSION COVER R

電装カバーＲ

1

80 E3212-723-000 RD BLIND

ＲＤブラインド

1

81 SL-6041092-TN SCREW

座金付き六角穴ボルト

3

82 E3213-723-000 Z MOTOR COVER

Ｚモータカバー

1

83 SL-6041092-TN SCREW

座金付き六角穴ボルト

4
