- 16 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....M/C REV. A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く） #03....M/C REV. B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く） REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #02 HD-0017100-00 PHOTO SENSOR …
- 15 -

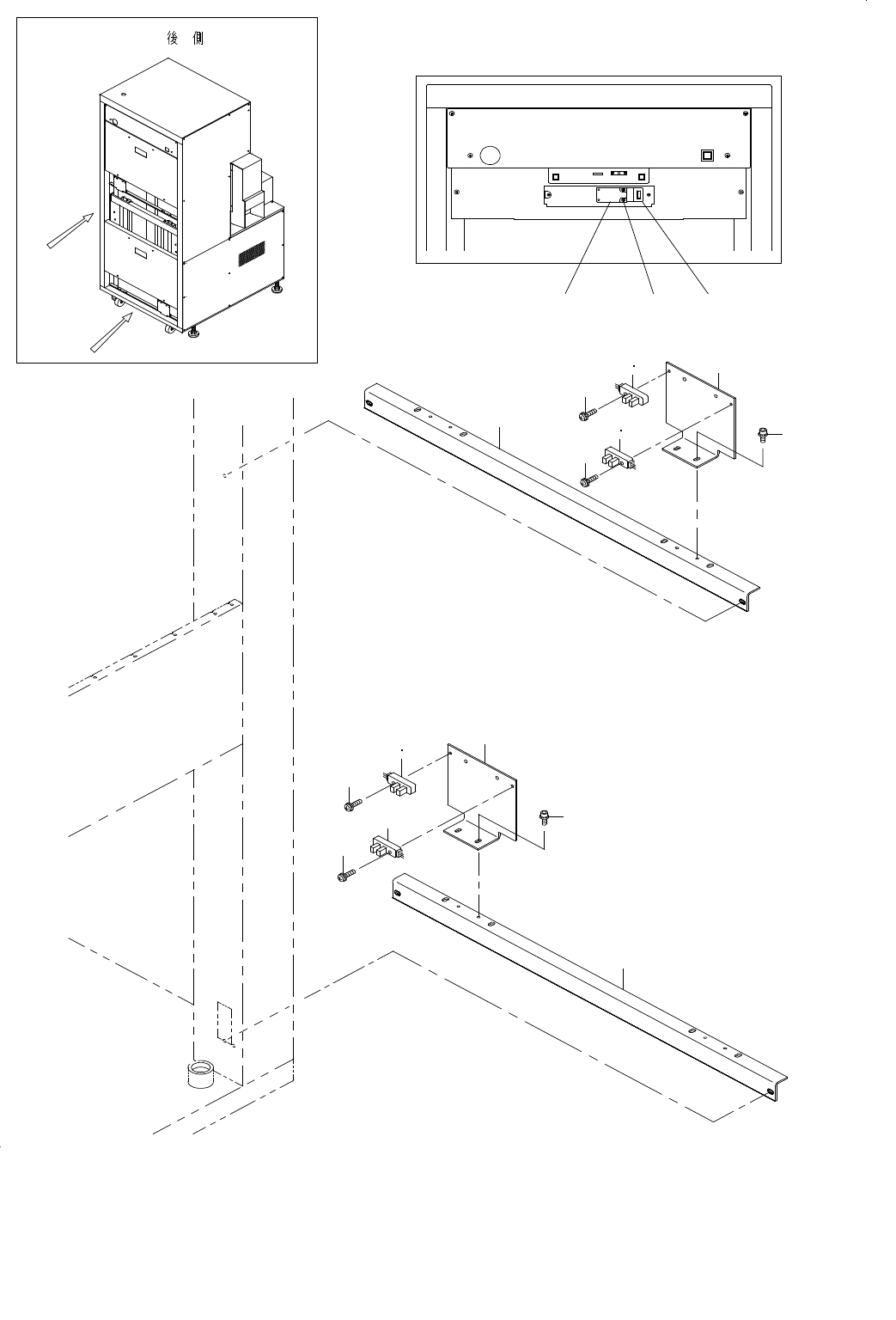

8. DOOR UNIT
ドアユニット
1 3
1
3
1
3
1. 3
REAR VIEW
524
8
8
9
9
7
6
9
9
7
6
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....M/C REV. A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く）
#03....M/C REV. B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
4
2
#01
E9059-723-0A0 DOOR OPEN SW ASM. (CE)
ドアオープンスイッチ組（ＣＥ）
2
3
#03
E9613-717-000 PHOTO SENSOR
フォトインタラプタ
4
4 HA-0045500-30 DOOR SWITCH OPERATION KEY
ドアスイッチ操作キー
1
5 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
2
6 E3031-723-000 DOOR DAMPER BR
ドアダンパーＢＲ
2
7 E4509-717-000 DOOR SENSOR BR
ドアセンサＢＲ
2
8 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
9 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
- 17 -
9. MOP BOX COMPONENTS
ＭＯＰ ボックス関係
1
3
2
