- 18 - NOTE( 注記 ) #01....IN CASE OF MOP HAVING 4 SETSCREWS ON THE BA CK, IT IS NECESSARY TO REPL ACE IT WITH MOP ASM. (E4580717AA0 ) 背面の止めねじが４本の ＭＯＰ の場合は ＭＯＰ 組（Ｅ ４５８０７１７ ＡＡ ０）の交換が必要です。 REF.NO NOTE PART NO D E S C R I P T…
- 17 -

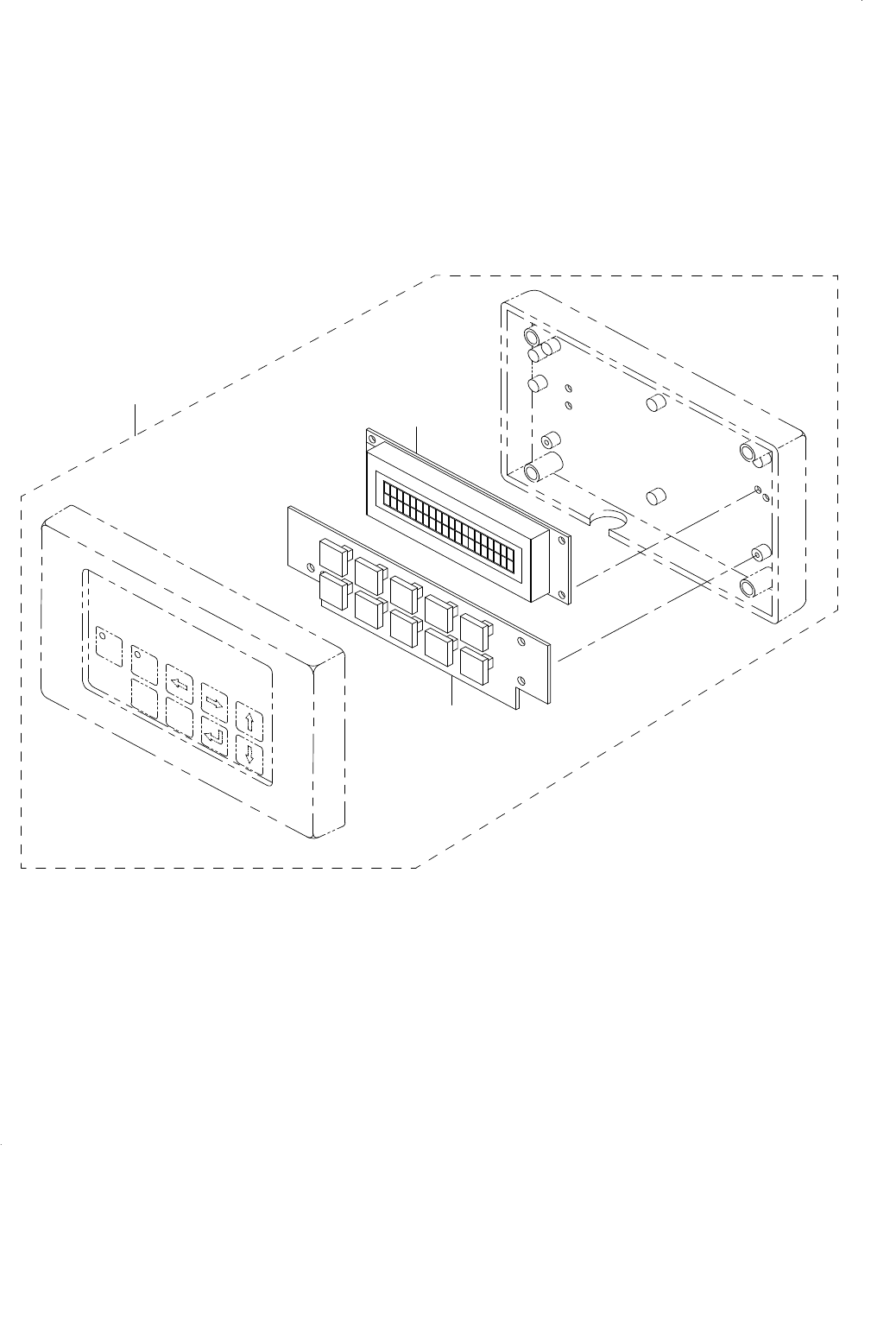

9. MOP BOX COMPONENTS
ＭＯＰ ボックス関係
1
3
2
- 18 -
NOTE( 注記 ) #01....IN CASE OF MOP HAVING 4 SETSCREWS ON THE BACK,
IT IS NECESSARY TO REPLACE IT WITH MOP ASM. (E4580717AA0)
背面の止めねじが４本の ＭＯＰ の場合は
ＭＯＰ 組（Ｅ ４５８０７１７ ＡＡ ０）の交換が必要です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E4580-717-AA0 MOP BOX 3D
ＭＯＰ ボックス組３Ｄ
1
2
#01
400-46251 HOD LCD ASM
ＨＯＤ ＬＣＤ 組
(1)
3
#01
400-41206 HOD PCB ASM
ＨＯＤ 基板組
(1)
- 19 -
10. CONVEYOR UNIT
コンベアユニット
FRONT VIEW
12
10
11
5
6
7
8
9
26
36
37
37
36
40
38
25
23
24
43
44
43
44
42
41
47
48
46
45
47
46
45
48
49
49
50
21
51
52
31
53
83
30
55
54
56
57
58
60
59
62
61
65
67
69
66
69
68
72
70
73
71
50
70
73
72
70
73
71
70
73
4
75
76
77
74
78
79
54
41
42
72
A
A
67
72
63
64
3
2
19
39
40
38
39
18
16
17
1
20
1
20
13
14
15
22
82
27
28
81
29
80
33
34
54
55
95
86
87
87
86
88
89
90
91
32
92
94
90
91
94
93
94
92
94
93
88
89
54
86
87
84
85
55
55
66
68
35
35
87
86
96
96
