- 21 -

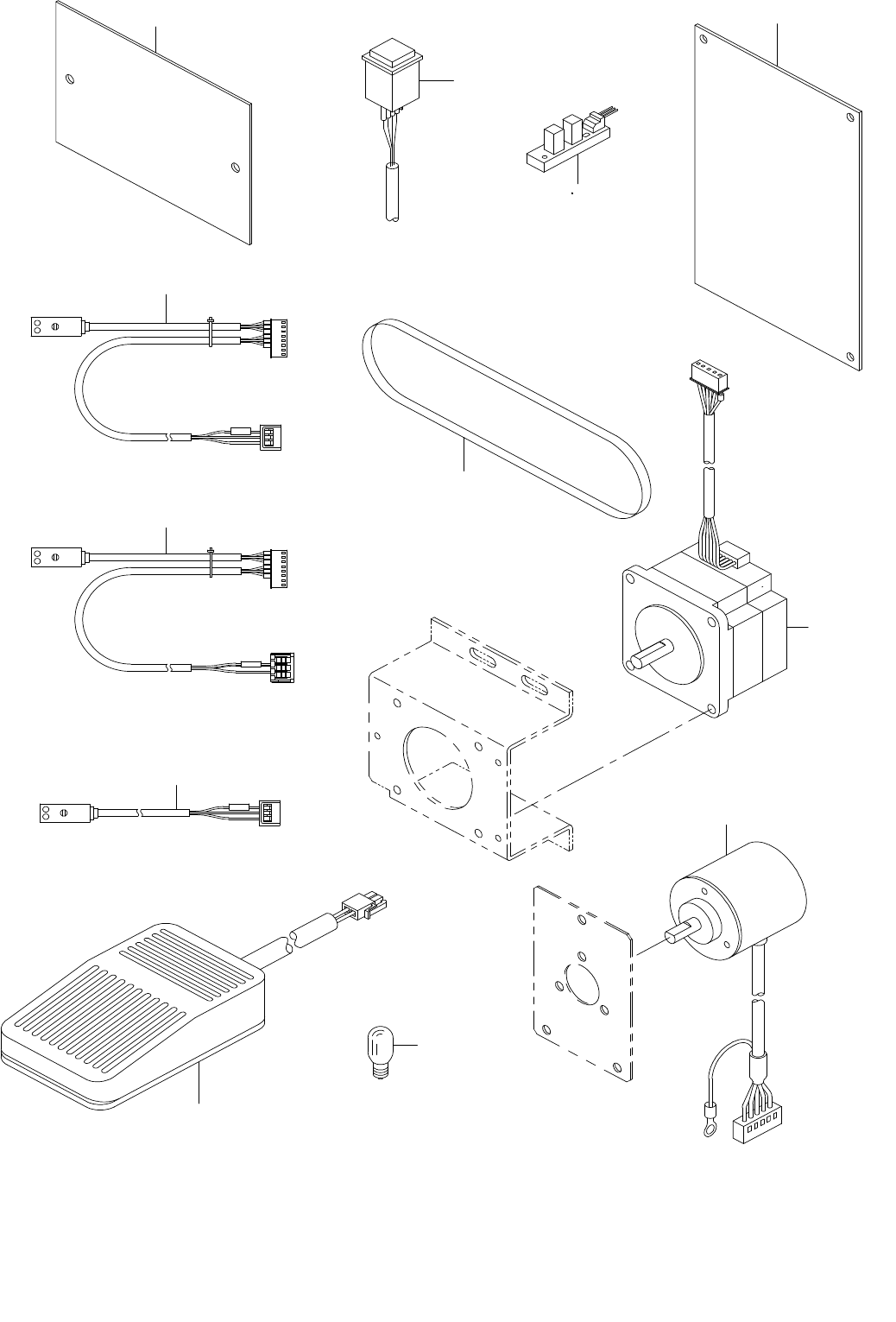

11. TR6DN OPTION
ＴＲ ６ ＤＮ オプション
2
3
4
5
8
6
10
12
7
13
11
CN1 1
CN1
CN1 6
CN1
CN8
CN1 7
9
CN2 0
CN2 1
1
- 22 -
NOTE(注記) #01....M/C REV.A∼H Ｍ／Ｃ ＲＥＶ．Ａ∼Ｈ
#02....M/C REV.I Ｍ ／ Ｃ ＲＥＶ．Ｉ
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E8603-717-0A0 TIMER CIRCUIT BOARD ASM.
タイマ基板組
2
2 E9154-723-0A0 TIMER SENSOR CABLE ASM.
コンベア搬入タイマセンサ束線組
1
3 E9155-723-0A0 TIMER SENSOR CABLE ASM.
コンベア搬出タイマセンサ束線組
1
4 E9152-723-0A0 STOP SENSOR ASM.
ストップセンサ組
1
5 E9151-723-0A0 EXAMINATION SW ASM.
検査ＳＷ組
1
6 E9153-723-0A0 FOOT SWITCH ASM.
フットスイッチ組
1
7
#01
HD-0019300-00 PHOTO SENSOR
フォトインタラプタ
1
8 E1614-717-000 C BELT 252-3GT
Ｃベルト２５２−３ＧＴ
1
9 E9146-723-0A0 MOTOR CABLE ASM.
自動幅調モ−タ束線組
1
10 E9145-723-0A0 ENCODER CABLE ASM.
自動幅調エンコ−ダ束線組
1
11 E8610-723-AA0 ADD ON CIRCUIT BOARD A ASM.
ＡＤＤ ＯＮ基板Ａ組
1
12 HE-0001700-00 LAMP
電球
2
13
#02
HD-0022300-00 PHOTO SENSOR
フォトインタラプタ
1
- 23 -

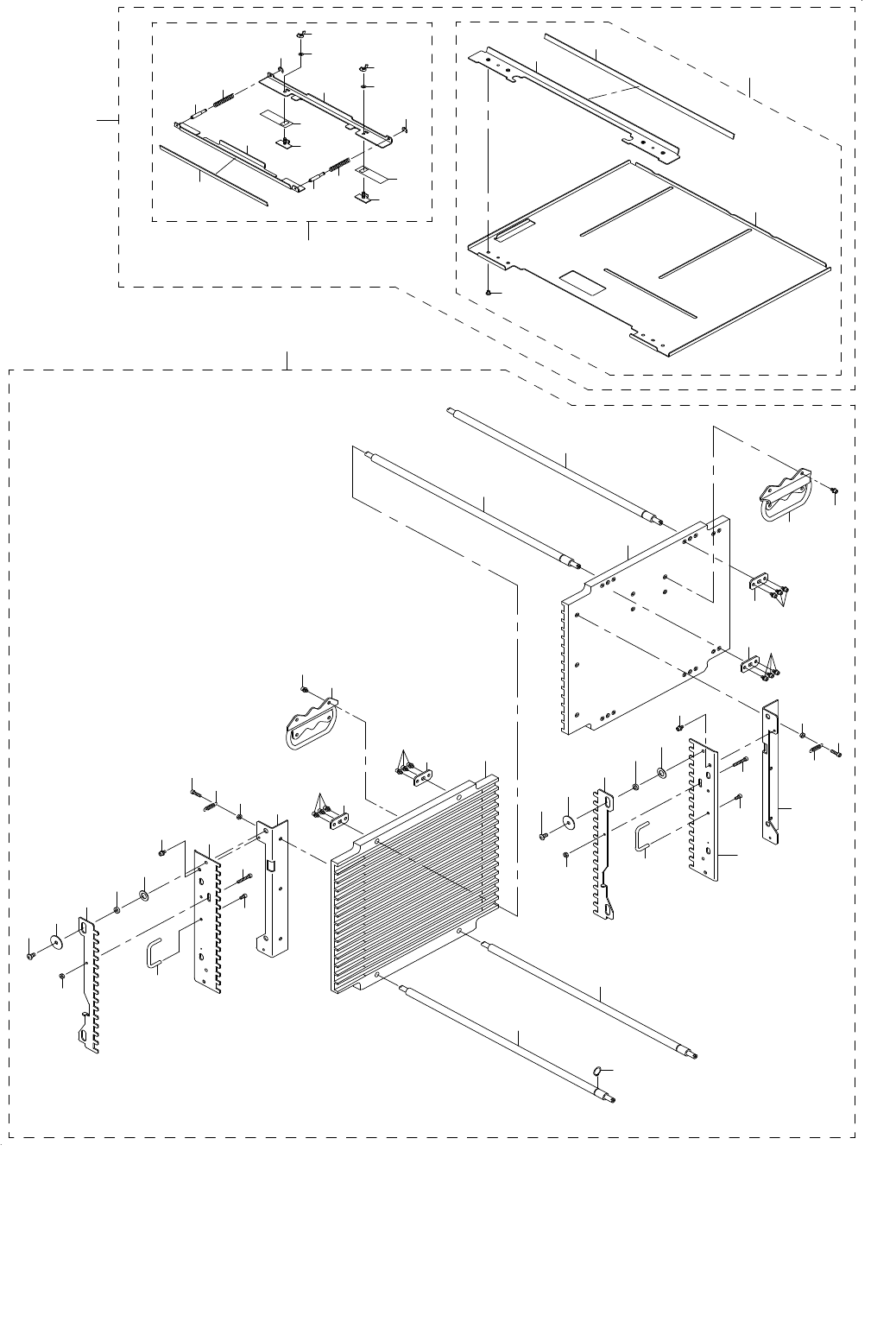

12. STACKER UNIT
スタッカーユニット
34
28
30
31
32
33
29
35
36
37
38
39
38
39
40
41
42
43
41
42
43
44
44
40
3
4
6
6
7
7
6
6
7
4
4
4
5
8
9
1
2
15
19
14
12
17
9
8
14
13
12
18
13
22
23
11
10
24
25
26
10
11
23
22
24
25
27
21
27
26
21
20
7
16
