- 2 - NOTE( 注記 ) #01....M/C REV.A (FOR EN), Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ 用） 、 M/C REV.B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く） #02....M/C REV.- (FOR EN), Ｍ ／ Ｃ ＲＥＶ．−（ＥＮ 用） 、 M/C REV.A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く） REF.NO NOTE PART NO D E S…
- 1 -

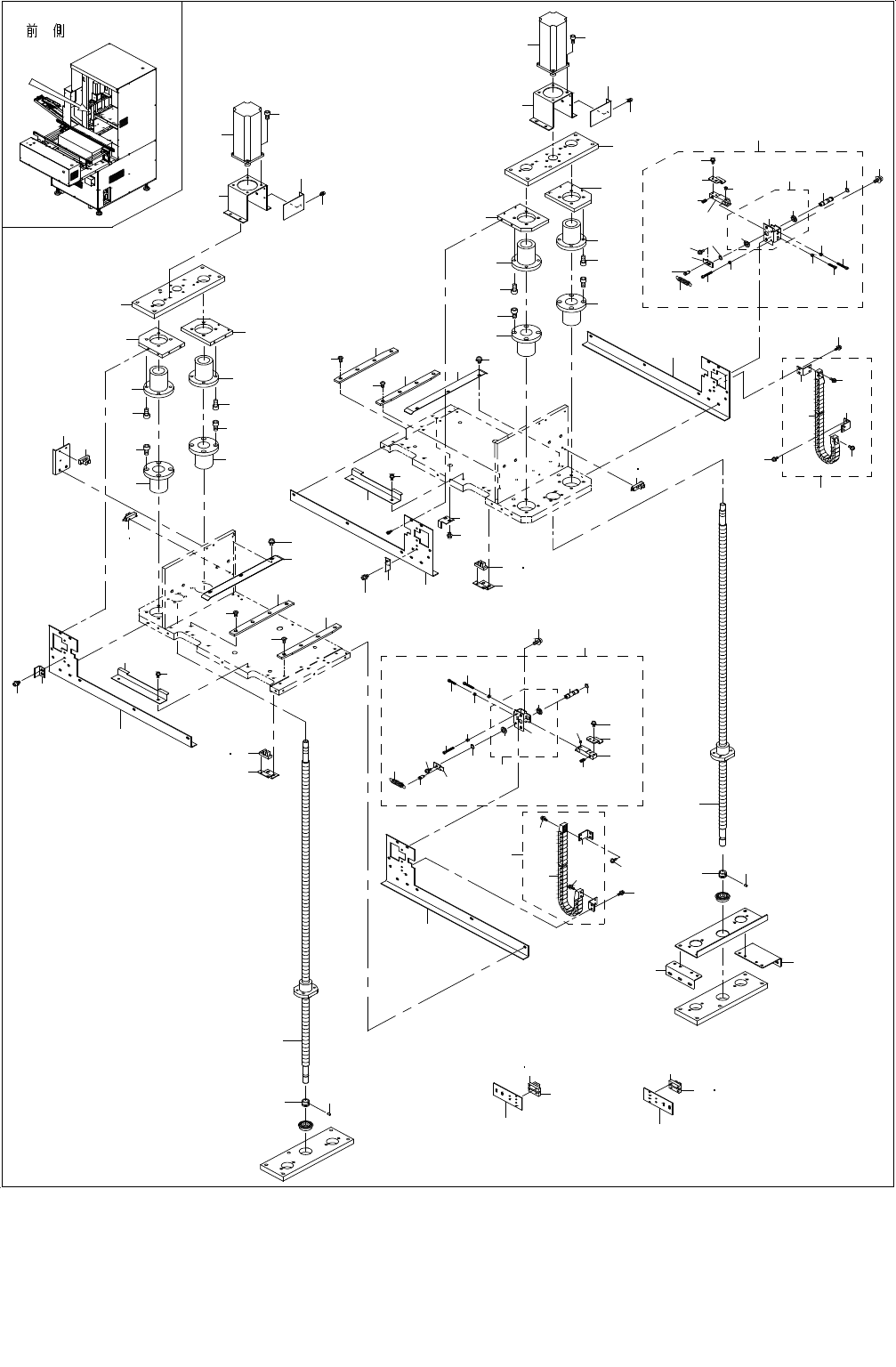

1. Z UNIT
Ｚ ユニット
FRONT VIEW
28
31
2
28
31
2
23
22
21
20
20
21
23
22
1
13
14
32
17
16
35
21
20
21
20
22
22
23
1
13
14
32
16
23
35
36
36
34
57
27
61
3
8
47
42
42
39
47
40
41
18
65
64
58
60
55
53
59
56
62
63
51
61
62
50
62
51
54
56
40
49
52
19
33
5
9
26
27
78
3
8
47
46
45
46
19
25
18
4
47
76
70
71
81
77
68
69
75
43
74
82
66
69
73
84
80
79
80
79
44
15
80
83
67
72
74
5
9
24
24
24
24
26
25
29
30
29
30
38
37
38
37
48
35
36
36
84
35
17
7
10
6
6
85
7
10
85
11
12
- 2 -
NOTE( 注記 ) #01....M/C REV.A (FOR EN), Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ 用）、
M/C REV.B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く）
#02....M/C REV.- (FOR EN), Ｍ ／ Ｃ ＲＥＶ．−（ＥＮ 用）、
M/C REV.A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4112-717-000 Z BALL SCREW
Ｚボールねじ
2
2 E9604-726-0A0 AC SERVO MOTOR ASM.
ＡＣサ−ボモ−タ組
2
3
#02
HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
2
4 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
1
5
#02
HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
2
6 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
2
7
#02
HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
2
8
#01
E9613-717-000 PHOTO SENSOR
フォトインタラプタ
2
9
#01
E9613-717-000 PHOTO SENSOR
フォトインタラプタ
2
10
#01
E9613-717-000 PHOTO SENSOR
フォトインタラプタ
2
11 E4104-717-000 Z BASE BRA
ＺベースＢＲＡ
1
12 E4105-717-000 Z BASE BRB
ＺベースＢＲＢ
1
13 E2123-531-000 TI LOCK COLLAR R
ＴＩ ロックカラー Ｒ
2
14 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
4
15 E4120-717-000 SENSOR BR
リミットセンサＢＲ
1
16 E4114-717-000 BASE SUPPORT BRB
ベースサポートＢＲＢ
2
17 E4113-717-000 BASE SUPPORT BRA
ベースサポートＢＲＡ
2
18 E4122-717-000 Z HOME SENSOR DOG
Ｚホームセンサドグ
2
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
20 E4108-717-000 Z LINEAR BUSH
Ｚリニアスブッシュ
4
21 SM-6061202-TN BOLT
六角穴ボルト
16
22 E4108-717-000 Z LINEAR BUSH
Ｚリニアスブッシュ
4
23 E4107-717-000 BASE SUPPORT
ベースサポート
4
24 SM-6061202-TN BOLT
六角穴ボルト
16
25 E4118-717-000 ST STOPPER
ＳＴストッパ
2
26 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
27 E4119-717-000 SET SENSOR BR
セットセンサＢＲ
1
28 E1233-726-000 Z MOTOR BR
ＺモータＢＲ
2
29 E4133-717-000 MOTOR BR COVER
モータＢＲカバー
2
30 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
31 SM-
6051002-TN BOLT
六角穴ボルト
8
32 E4109-717-000 Z BASE U
ＺベースＵ
2
33 E4121-717-000 SENSOR DOG
リミットセンサドグ
1
34 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
35 E4115-717-000 ST GUIDE RAIL A
ＳＴガイドレールＡ
4
36 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
16
37 E4116-717-000 ST GUIDE PLATE A
ＳＴガイドプレートＡ
2
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
39 E4123-717-0A0 Z CABLE BEARER A ASM.
ＺケーブルベアＡ組
1
40 E4123-717-000 Z CABLE BEARER BR
ＺケーブルベアＢＲ
(2)
41 E4124-717-000 Z CABLE BEARER
Ｚケーブルベア
(1)
42 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
43 E4123-717-0B0 Z CABLE BEARER B ASM.
ＺケーブルベアＢ組
1
44 E4123-717-000 Z CABLE BEARER BR
ＺケーブルベアＢＲ
(2)
45 E4124-717-000 Z CABLE BEARER
Ｚケーブルベア
(1)
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
47 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
48 E4125-717-0A0 LOCK HANDLE A ASM.
ロックハンドルＡ組
1
49 E4126-717-0A0 LOCK HANDLE BASE ASM.
ロックハンドルベース組
(1)
50 E4126-717-000 LOCK HANDLE BASE
ロックハンドルベース
(1)
51 E4127-717-000 FLANGE BUSH
フランジブッシュ
(2)
52 E4125-717-000 LOCK HANDLE
ロックハンドル
(1)
53 E1865-172-000 MINI BALL PLUNGER
ミニボールプランジャ
(1)
54 E4128-717-000 LOCK HANDLE SH
ロックハンドルＳＨ
(1)
55 E2211-524-000 SCREW
ダブルポイントセットＳＣ
(2)
56 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(2)
57 E4129-717-000 LOCK SENSOR PLATE
ロックセンサプレート
(1)
58 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(1)
59 E4402-531-000 MS (F) SPRING
ＭＳ（Ｆ）スプリングＳＨ
(1)
60 SM-6042002-TN BOLT
六角穴ボルト
(1)
61 SM-6043052-TN SCREW M4 L=30
六角穴ボルト
(2)
62 NM-6040001-SC NUT M4
六角ナット Ｍ４
(3)
63 E4130-717-000 LOCK HANDLE SP
ロックハンドルＳＰ
(1)
64 E4131-717-000 LOCK HANDLE BR
ロックハンドルＢＲ
(1)
65 SL-4
030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
66 E4125-717-0B0 LOCK HANDLE B ASM.
ロックハンドルＢ組
1
67 E4126-717-0A0 LOCK HANDLE BASE ASM.
ロックハンドルベース組
(1)
68 E4126-717-000 LOCK HANDLE BASE
ロックハンドルベース
(1)
69 E4127-717-000 FLANGE BUSH
フランジブッシュ
(2)
70 E4125-717-000 LOCK HANDLE
ロックハンドル
(1)
71 E1865-172-000 MINI BALL PLUNGER
ミニボールプランジャ
(1)
72 E4128-717-000 -
ロックハンドルＳＨ
(1)
73 E2211-524-000 SCREW
ダブルポイントセットＳＣ
(2)
74 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(2)
75 E4129-717-000 LOCK SENSOR PLATE
ロックセンサプレート
(1)
76 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(1)
77 E4402-531-000 MS (F) SPRING SH
ＭＳ（Ｆ）スプリングＳＨ
(1)
78 SM-6042002-TN BOLT
六角穴ボルト
(1)
79 SM-6043052-TN SCREW M4 L=30
六角穴ボルト
(2)
80 NM-6040001-SC NUT M4
六角ナット Ｍ４
(3)
81 E4130-717-000 LOCK HANDLE SP
ロックハンドルＳＰ
(1)
82 E4131-717-000 LOCK HANDLE BR
ロックハンドルＢＲ
(1)
83 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
84 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
85 E4132-717-000 Z HOME SENSOR PLATE
Ｚホームセンサプレート
2
- 3 -
2. Y UNIT
Ｙ ユニット
FRONT VIEW
49
50
61
60
58
59
57
56
61
55
62
55
54
53
52
51
8
9
5
59
57
46
48
47
45
48
47
42
43
40
41
38
39
16
15
14
16
26
37
25
23
24
22
27
30
31
32
33
34
4
10
36
35
36
44
75
77
76
72
63
68
71
69
66
74
73
81
91
70
91
82
78
85
88
88
65
87
64
86
21
35
29
28
46
A
A
67
B
B
C
C
6
7
1
11
12
92
93
96
95
94
97
97
100
99
101
102
18
72
20
103
80
79
83
2
3
84
19
98
89
90
104
105
D
D
E
E
15
F
G
G
F
73
17
13
13
