- 4 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....M/C REV.A (FOR EN), Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ 用） 、 M/C REV.B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く） #03....M/C REV.- (FOR EN), Ｍ ／ Ｃ ＲＥＶ．−（ＥＮ 用） 、 M/C REV.A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く） REF.NO…

100%1 / 30
- 3 -

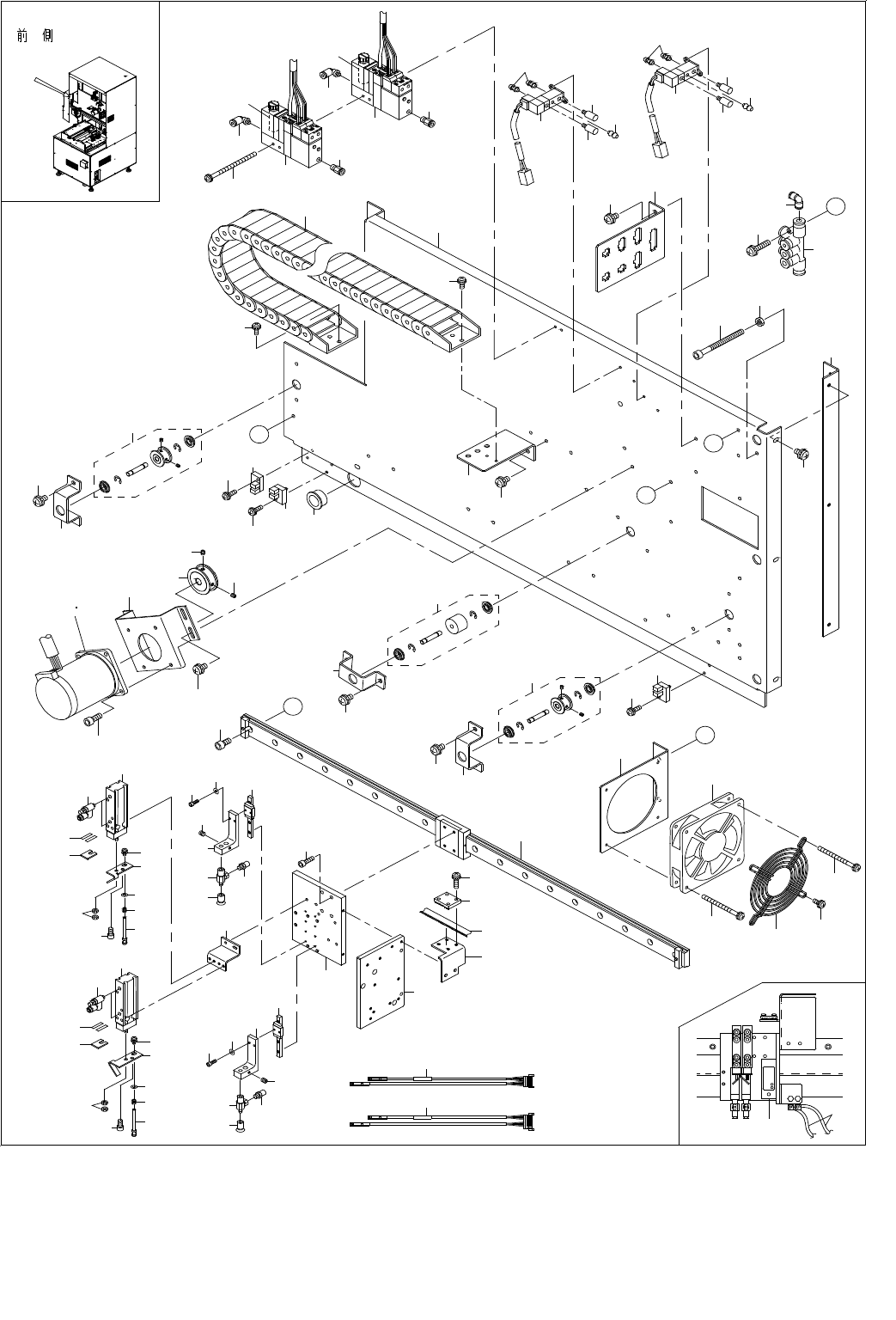

2. Y UNIT
Ｙ ユニット
FRONT VIEW
49
50
61
60
58
59
57
56
61
55
62
55
54
53
52
51
8
9
5
59
57
46
48
47
45
48
47
42
43
40
41
38
39
16
15
14
16
26
37
25
23
24
22
27
30
31
32
33
34
4
10
36
35
36
44
75
77
76
72
63
68
71
69
66
74
73
81
91
70
91
82
78
85
88
88
65
87
64
86
21
35
29
28
46
A
A
67
B
B
C
C
6
7
1
11
12
92
93
96
95
94
97
97
100
99
101
102
18
72
20
103
80
79
83
2
3
84
19
98
89
90
104
105
D
D
E
E
15
F
G
G
F
73
17
13
13
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....M/C REV.A (FOR EN), Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ 用）、
M/C REV.B (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ｂ（ＥＮ を除く）
#03....M/C REV.- (FOR EN), Ｍ ／ Ｃ ＲＥＶ．−（ＥＮ 用）、
M/C REV.A (EXCEPT EN) Ｍ ／ Ｃ ＲＥＶ．Ａ（ＥＮ を除く）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4201-717-000 Y BASE
Ｙベース
1
2 PJ-3090600-02 IKEI TRIPLE 6-4
異径トリプル６−４
2
3 SL-4031891-SC SCREW M3 L=18
座金付きなべ小ねじ Ｍ３ Ｌ＝１８
4
4 E4203-717-000 Y MOTOR BASE
Ｙモータベース
1
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
6 E9023-717-0A0 X MOTOR ASM.
Ｘモ−タ組
1
7
#01
E9021-723-0A0 Y MOTOR ASM. (CE)
Ｙモーター組（ＣＥ）
1
8 SM-6041002-TN BOLT
六角穴ボルト
4
9 E1104-717-000 XYZ MOTOR PULLEY
ＸＹモータープーリー
1
10 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
11 E9118-723-0A0 PAD R CHANGE OVER SV CABLE ASM.
ＰＡＤ Ｒ切換えＳＶ束線組
1
12 E9119-723-0A0 PAD L CHANGE OVER SV CABLE ASM.
ＰＡＤ Ｌ切換えＳＶ束線組
5
13 E1115-717-0A0 XY IDOLER PULLEY ASM A
ＸＹアイドラプーリ組Ａ
1
14 E2731-531-000 CR IDOLER PULLEY BLACKET
ＣＲ アイドラプーリ ブラケット
2
15 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
2
16 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
17 E1117-717-0A0 XY ROLLER ASM.
ＸＹアイドラローラ組
1
18 E4202-717-000 Y BASE JOINT BR
ＹベースジョイントＢＲ
2
19 E4204-717-000 FAN MOTOR
ファンモータＢＲ
1
20 E4206-717-000 SHUTTER CL BASE
シャッタＣＬベース
1
21 E1116-717-000 XY BRACKET
ＸＹアイドラブラケット
1
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
23 E1211-717-000 Y BELT CONNECTOR BR
ＹベルトコネクタＢＲ
1
24 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
4
25 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳベルトコネクタ
1
26 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
27 E1212-717-000 Y RAIL A
Ｙレールベース Ａ
1
28 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
29 E1214-717-000 Y RAIL
Ｙレールベース
1
30 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
4
31 E1216-717-000 Y TRAY SW BRACKET
ＹトレイＳＷブラケット
1
32 HA-0013100-00 MICROSWITCH
マイクロ スイッチ
1
33 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
2
34 SL-4030891-SC SCREW M3X8
なべ小ねじセ
ムス Ｍ３ Ｌ＝８
2
35 E1224-717-000 Y TRAY STOPPER
Ｙトレイストッパ
2
36 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
37 E1210-717-000 Y BELT
Ｙベルト
1
38 E1213-717-000 Y RAIL BASE B
ＹレールベースＢ
1
39 E1214-717-000 Y RAIL BASE
Ｙレールベース
1
40 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
4
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
42 E4209-717-000 Y LINEAR WAY BASE
Ｙリニアウェイベース
1
43 E1207-717-000 Y LINEAR WAY
Ｙリニアウェイ
1
44 SM-6030802-TN BOLT
六角穴ボルト
6
45 E1215-717-000 Y CABLEVEYOR
Ｙケーブルベア
1
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
47 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
48 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
3
49 E8605-717-0A0 CN CIRCUIT BOARD ASM.
ＣＮ基板組
1
50 HX-0022800-0A SPACER
スペ−サ
4
51 E9441-717-0A0 SHUTTER OPEN SV ASM.
シャッタ−オ−プンＳＶ組
1
52 E9442-717-0A0 TRAY HOLDER SV ASM.
トレイホ−ルドＳＶ組
1
53 E9120-723-0A0 BGA L HOLDER SV CABLE ASM.
ＢＧＡ ＬホールドＳＶ束線組
1
54 E9444-717-0A0 BGA HOLDER SV ASM.
ＢＧＡホ−ルドＳＶ組
1
55 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
56 E3274-760-000 SILENCER
サイレンサ
1
57 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
2
58 E3274-760-000 SILENCER
サイレンサ
2
59 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
60 E3274-760-000 SILENCER
サイレンサ
2
61 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
62 E3274-760-000 SILENCER
サイレンサ
2
63 E4210-717-000 Y CARRIER BASE
Ｙキャリアベース
1
64 E4219-717-000 Y CYLINDER BR
ＹシリンダＢＲ
1
65 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
66 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
2
67 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
68
E9430
-717-0A0 TRAY SENSOR ASM.
トレイセンサ−組
1
69 E1218-717-000 Y SENSOR ACTUATER
Ｙセンサアクチュエータ
1
70 E4215-717-000 HEAD LINEAR WAY
ヘッドリニアウェイ
1
71 E4216-717-0A0 Y LINK BASE ASM.
Ｙリンクベース組
1
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
73 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
2
74 E4217-717-000 Y CLYNDER PLATE
Ｙシリンダプレート
1
75 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
2
76 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
77 E1432-726-000 CLYNDER NUT
シリンダーナット
1
78 E4212-717-0A0 Y HOLD BASE A ASM.
ＹホールドベースＡ組
1
79 SM-6031202-TN B0LT
六角穴ボルト Ｍ３ Ｌ＝１２
2
80 E4208-717-000 SHUTTER SENSOR DOG
シャッタセンサドグ
1
81 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
82 E4214-717-0A0 Y HOLD BASE B ASM.
ＹホールドベースＢ組
1
83 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
2
84 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
85 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
86 E4211-717-000 Y HOLD LINEAR WAY
Ｙホールドリニアウェイ
1
87 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
5
88 E4218-717-0A0 Y LINK PLATE ASM.
Ｙリンクプレート組
1
89 SL-4034091-SC SCREW M3X40
座金付きねじ
4
90
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
2
91 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
4
92 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
8
93 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
94 E1220-717-000 YRELEASE SH
Ｙリリース ＳＨ
1
95 SB-1040013-00 ROLLING BEARING
ころがり軸受
1
96 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
1
97 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
98 E9335-726-0A0 DC FAN ASM.
ＤＣファン組
1
99
#03
HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
2
100 PA-1003022-A0 AIR CYLINDER
エアシリンダ
1
101
#0
2
E9613-717-000 PHOTO SENSOR
フォトインタラプタ
2
102 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
103 E4207-717-000 CHANGE BLOC
チェンジブロック
1
104
#01
SL-4034091-SC SCREW M3X40
座金付きねじ
2
105
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
- 5 -
3. X UNIT
Ｘ ユニット
FRONT VIEW
4
2
15
16
14
18
19
70
70
71
72
74
74
13
8
71
72
75
75
69
73
73
11
12
9
17
45
44
50
45
79
47
46
17
9
21
22
30
26
28
29
27
52
7
7
52
53
3
25
31
55
42
41
41
42
54
43
41
43
48
35
36
36
42
76
B
23
24
B
A
7
52
C
37
38
58
61
60
57
6
A
39
56
40
55
C
64
63
10
66
68
19
67
65
49
51
77
78
51
49
50
47
46
78
77
22
21
21
22
21
22
5
33
33
14
32
32
34
1
62
20
59
