19
每700小时 （每1个月）
H04, H04S(F), H08(Q), H08M(Q), H12HS(Q), V12, H24
工作头

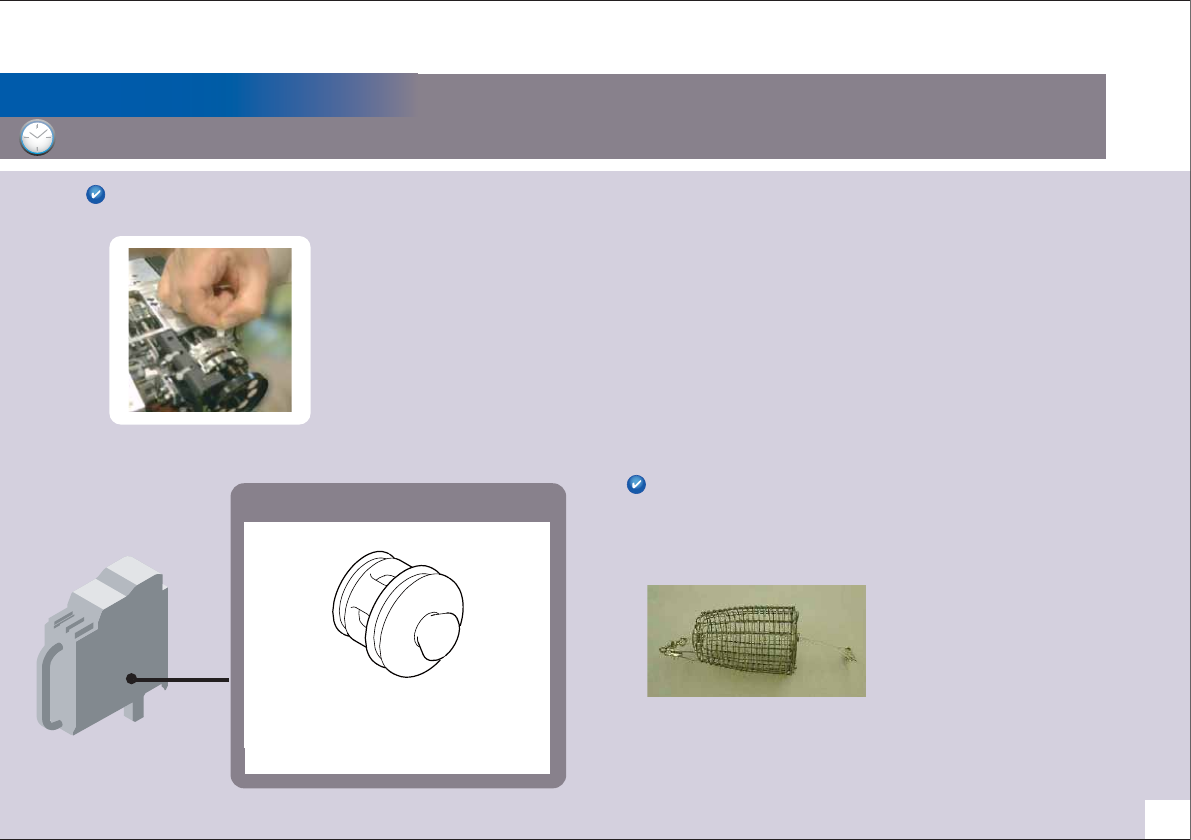

清扫空气过滤器清扫空气过滤器
使用Fujitrax Verifier(Advanced Nozzle/Head Maintenance)时，
请在Fujitrax发出请求时清扫。
1. 取下过滤器套。
图号：
AA0AL0x : H04, H04S(F), H08(Q)
AA19H0x : H08M(Q), H12HS(Q), V12
2MGTHA0276x : H24
使用另外出售的清洗网笼可以简化作业。
使用时，请将过滤器连同过滤器套一起放入网笼内，
用超声波清洗器清洗。
请在污垢严重时或者每年(每8,000小时)更换过滤器。
清洗时间:5分
清洗液:用水稀释的中性洗涤剂
清洗网笼(K1325x)
清洗网笼内可放置的过滤器数量
如下所示：
清扫真空过滤器
H04, H04S(F), H08(Q),
H08M(Q), H12HS(Q), V12, H24Ჴ
最多40个
请清洗过滤器。清洗时请将装有
过滤器的过滤器套浸在清洗液内。
清洗液:用水稀释的中性洗涤剂
H01, H02(F)Ჴ最多20个
20
每700小时 （每1个月）
H04, H04S(F), H08(Q), H08M(Q), H12HS(Q), V12, H24
工作头
清扫升降杆内部清扫升降杆内部

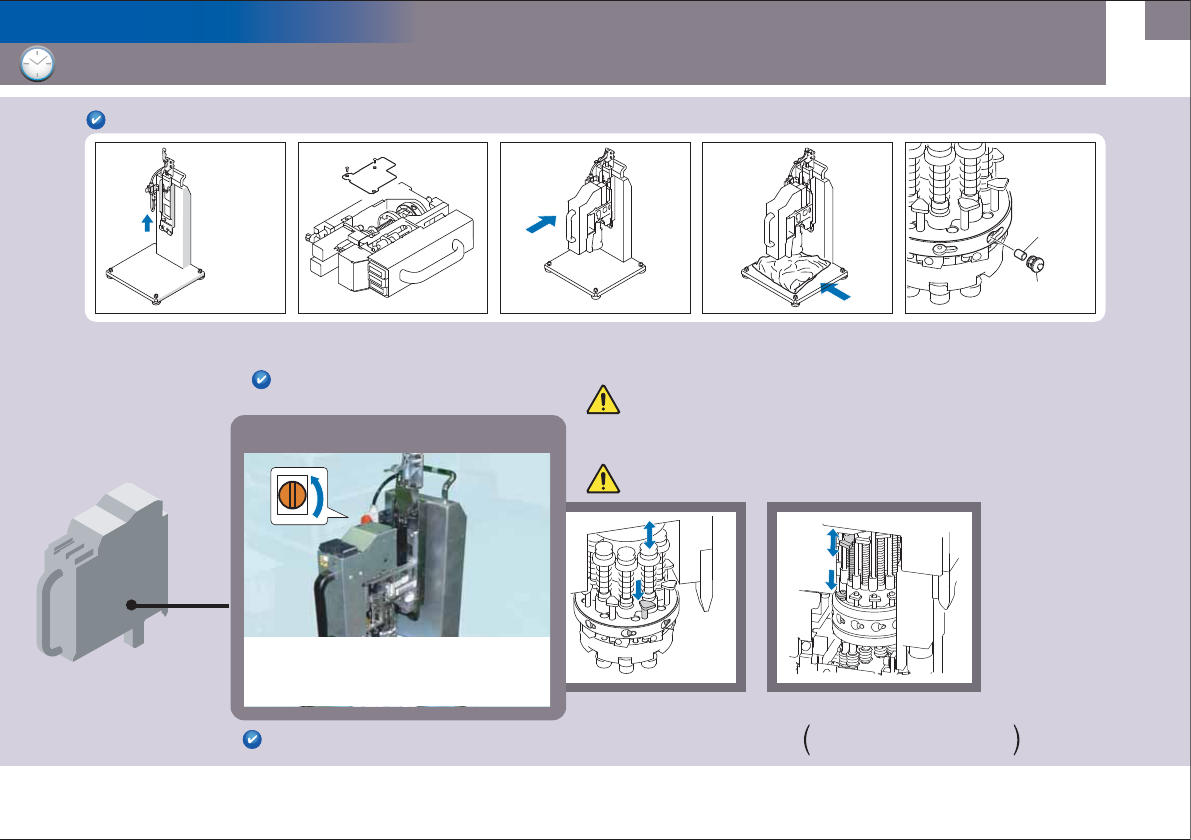

升降杆内的清扫
此作业需要另外出售的「工作头清洁器」。
H08M(Q)、V12工作头没有必要拆除盖板。
1. 向工作头清洁器连接
空气软管。
2. 拆下工作头的盖板。 3. 将工作头安装到工作头
清洁器上。
4. 在工作头下面铺上布。 5. 取下所有的过滤器，仅向
工作头安装过滤器套。
打开阀门后，仅降下1根机械阀、使升降杆上下动作。(30秒内约5回)
作业后请安装过滤器。
作业前请确认以下内容：
作业时请佩戴保护眼镜。会从升降杆前端吹出灰尘。
空气供应压力是0.4～0.5MPa。
所有的过滤器套处于锁定状态。
所有的机械阀在上升端。
吹气除尘、清扫升降杆内部
阀门
工作头清洁器
ᲢQK00CxxᲣ
过滤器套
过滤器
V12
V12工作头，需要旋转R轴、
在图示位置使升降杆上下动作。
21
每700小时 （每1个月）
H04, H04S(F), H08(Q), H08M(Q), H12HS(Q), V12, H24
工作头
点检机械阀点检机械阀 O 型圈型圈

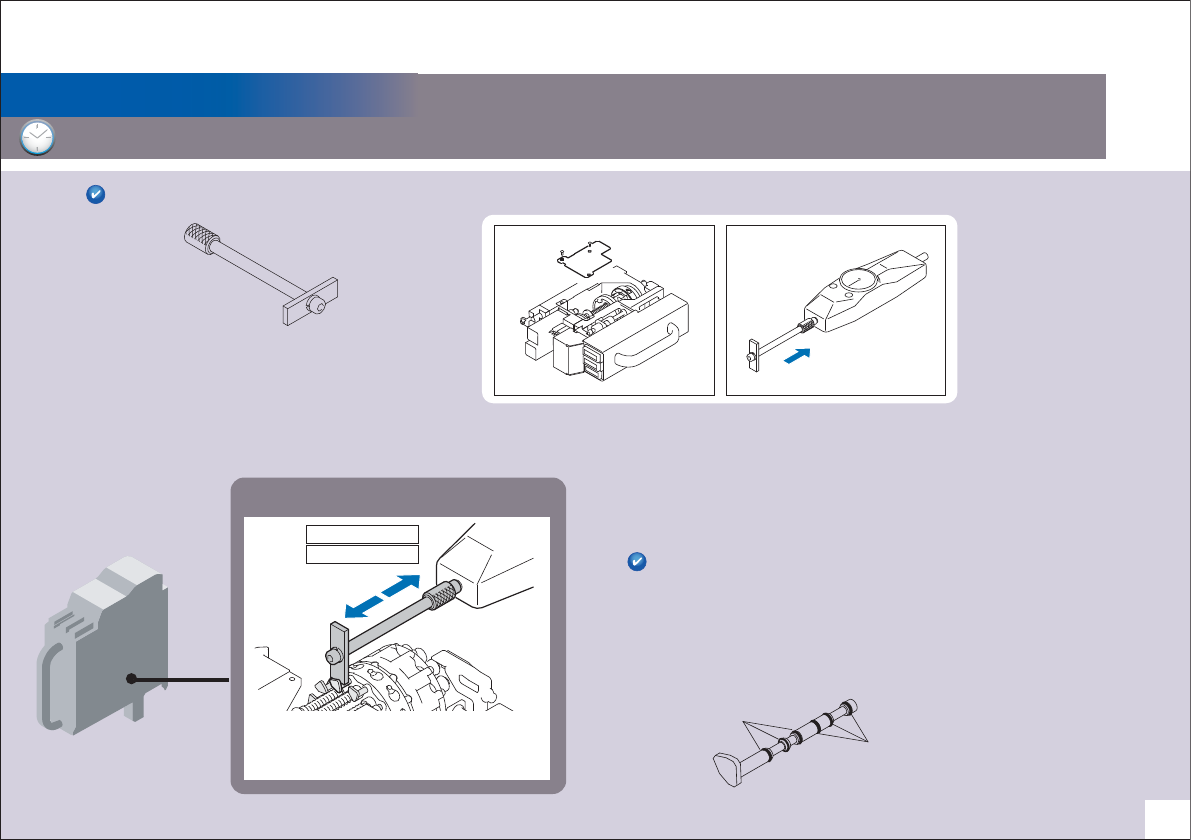

点检机械阀 O型圈
此作业需要另外出售的测定头治具。
测定头治具ᲢAA6KNxxᲣ
1. 拆下工作头的盖板。 2. 将测定头治具安装到
推拉计上。
如果测定结果不在公差值范围内，请更换机械阀的O型圈。
更换方法请参照《NXTIII 机械手册》
「5.预防保养」-「机械阀O型圈的检查」。
O型圈
O型圈
测定的公差值ᲴH24ų0.3N᳸2.0N
其他ų0.4N᳸2.0N
测定机械阀的滑动阻力。
0᳸0
0᳸0H24
