48 每4,000小时（每6个月） 置放台类型清扫刷单元 清扫过滤器 清扫过滤器 作业前请切断机器的主电源。 首先、请分解过滤器。 1. 从模组内取出过滤器。 2. 拔下空气管。 3. 分解过滤器。 过滤器 吹气除尘 污垢严重时，请更换过滤器。 清扫后，请按照与拆卸相反的步骤安装。 未搭载置放台类型清扫刷单元的模组 不需要进行此项作业。 置放台类型 清扫刷单元 注 意 注 意
47
每4,000小时（每6个月）
H24工作头

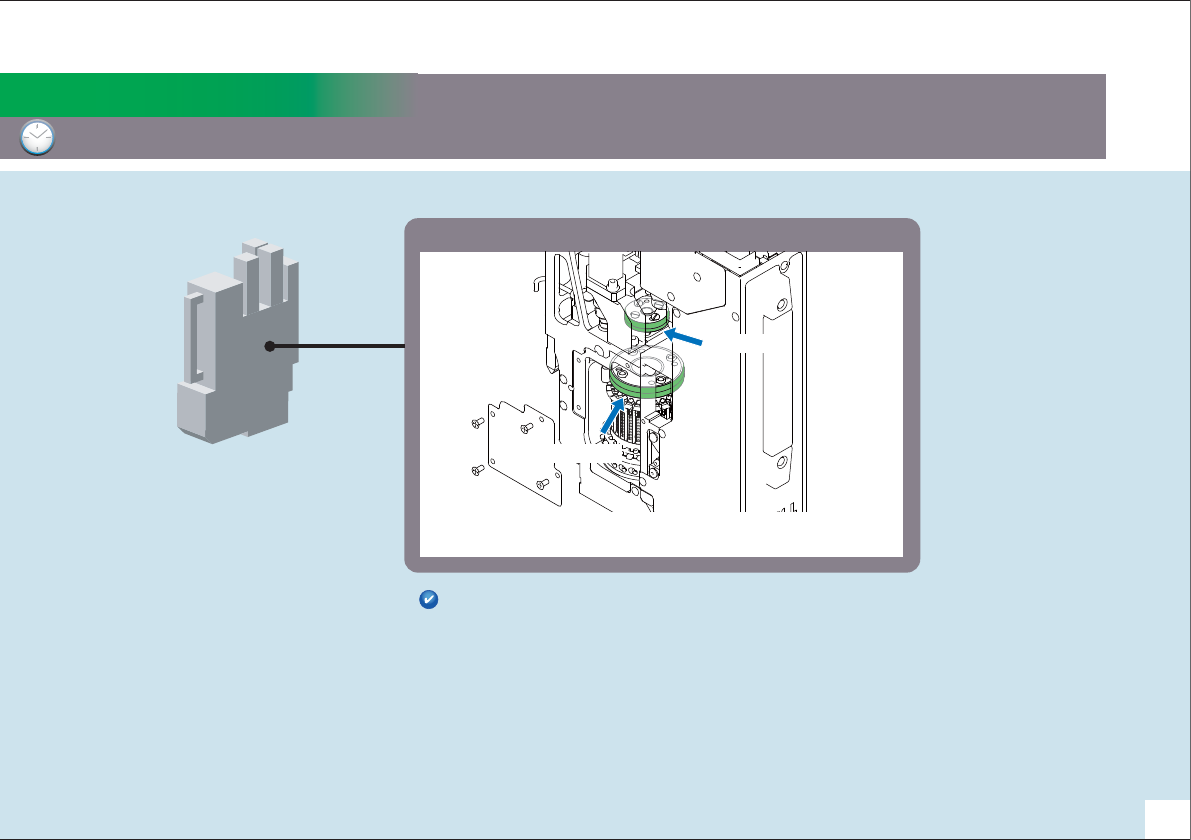

向驱动部加油向驱动部加油
Q轴齿轮R轴齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮Ჴ 0.138 cc
R轴齿轮Ჴ 0.224 cc
R轴齿轮
3᠆ǮǢ
48
每4,000小时（每6个月）
置放台类型清扫刷单元
清扫过滤器清扫过滤器
作业前请切断机器的主电源。
首先、请分解过滤器。

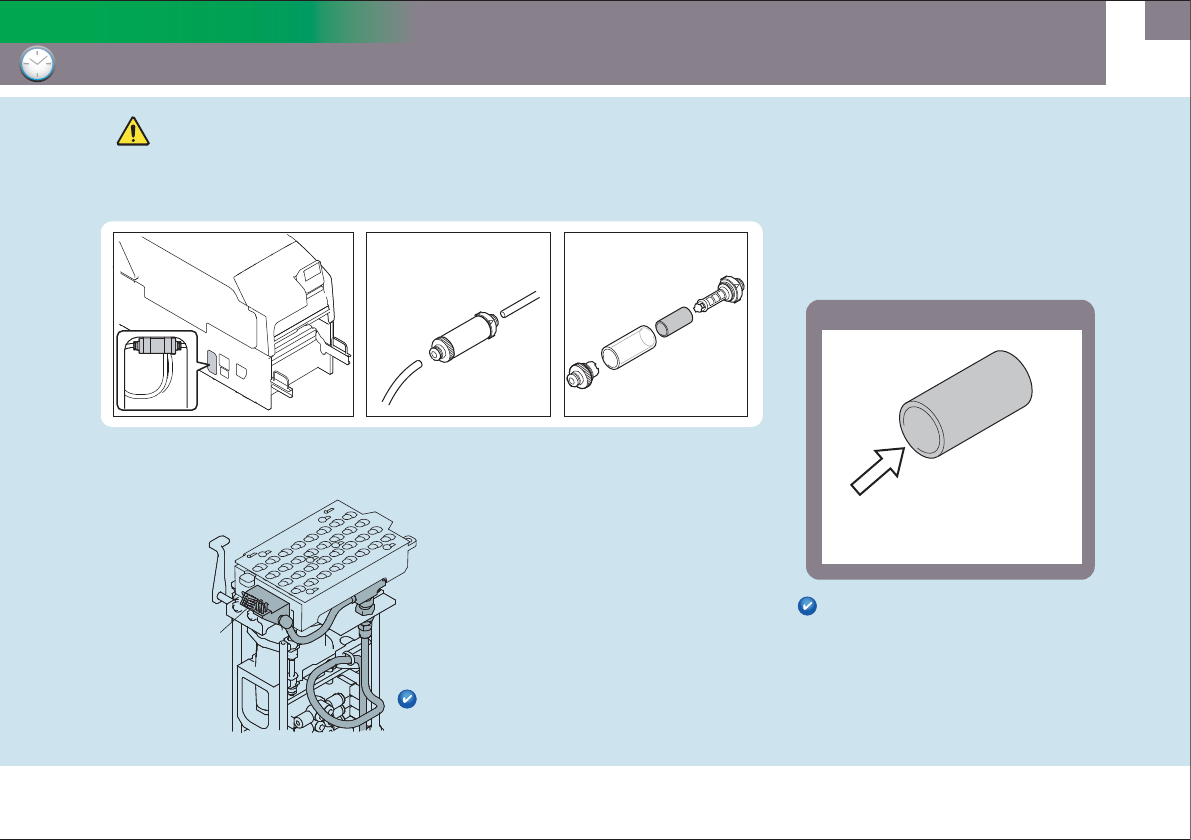

1. 从模组内取出过滤器。 2. 拔下空气管。 3. 分解过滤器。
过滤器
吹气除尘
污垢严重时，请更换过滤器。
清扫后，请按照与拆卸相反的步骤安装。
未搭载置放台类型清扫刷单元的模组
不需要进行此项作业。
置放台类型
清扫刷单元
注 意注 意
每每 8,0008,000 小时小时
49
操作一览
空气调节器基座 清扫
清扫
半透镜定位相机
清扫
相机镜头元件相机
更换
刷子
升降用轴 加油
吸嘴更换器
单元名 位置
操作
电路板通过传感器搬运轨道 清扫
准备物品
干燥器、气枪、中性洗涤剂、螺丝刀一套、六角扳手一套、棉签、
清洁纸(A4565T)或者眼镜布
润滑油：Biral T&D(Sugai Chemical Industry)ᲢH5116AᲣ
