57 每 每 12,000 12,000 小时 小时 润滑油: Daphne Eponex No.2 (出光) (K3031M) 、 NS7 ( NSK ) (K3035K) 、 Mobilith SHC460WT ( Mobil ) (K3036W) 、 准备物品 一套六角扳手、干燥机、气枪、润滑油枪套件、布、棉棒、一套螺丝刀、 中性洗涤剂、扳手、刷子(涂敷润滑油)、张力计、治具扳手( PB00A Yx )、 O 型圈更换治具( PM…
56
57
每每 12,00012,000 小时小时
润滑油: Daphne Eponex No.2(出光)(K3031M)、NS7(NSK)(K3035K)、
Mobilith SHC460WT(Mobil)(K3036W)、
准备物品
一套六角扳手、干燥机、气枪、润滑油枪套件、布、棉棒、一套螺丝刀、
中性洗涤剂、扳手、刷子(涂敷润滑油)、张力计、治具扳手(PB00AYx)、
O型圈更换治具(PM072M0)、转矩螺丝刀(AA9ZTxx)(2AGKHJ0013x)、
转矩扳手
MULTEMP SRL(协同油脂)(K3031X)、
MDV235-ZB(黑田精工)(K3032K)
加油
加油
加油
加油
点检
加油
加油
加油
料盘单元-LT
料盘单元-LTC
料盘单元-M
驱动部
皮带张力
料盘托架
皮带张力
料盘定位销
TY轴离合器
点检
点检
点检
基座
H01, H02(F)工作头
H08M(Q)工作头
H12HS(Q), V12工作头
H24工作头
废料带处理单元
双搬运轨道
单搬运轨道
导轨
驱动部
驱动部/机械阀
加油
驱动部/机械阀
加油
驱动部/机械阀
湿气分离器
真空泵过滤器
宽度调节驱动部/
CZ
轴
搬运皮带张力
清扫
清扫
加油
H04S(F), H08(Q)工作头
驱动部/机械阀
操作一览
单元名
位置
操作
58

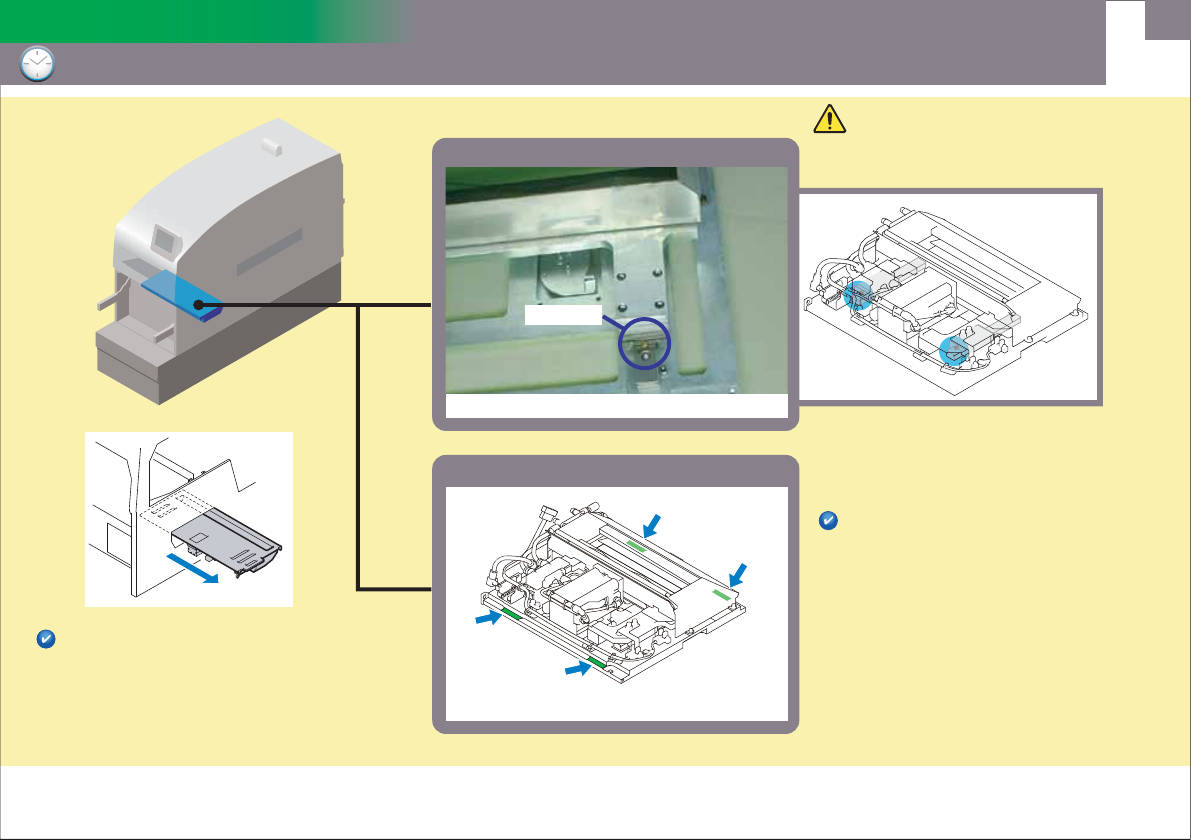

每12,000小时 (每1年零6个月)
废料带处理单元
为导轨加油为导轨加油
注 意注 意
废料带处理单元的切刀非常危险。
在搬运或清扫时请注意手指不要接近。
需要预先从机器上取下废料带处理单元。
详细内容请参照《NXTIII 机械手册》
「8.部件的更换」-「废料带处理单元的更换」。
导轨
润滑油嘴
注入Daphne Eponex No.2。
基座板
加油量如下所示。
请注入适量润滑油。
加油位置沾染污垢时，
请使用干净的布擦拭。
导轨: 0.19 cc/1个
基座板: 0.9 cc/1个
(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)
M6-3：4处
M3-3：2处
涂敷Daphne Eponex No.2
