3 Technická data Návod k obsluze SIPLACE HF-série
3.6 Osazovací hlavy Verze software SR.505.xx Vydání 05/2004 CZ
100
3.6.2 12-ti segmentová hlava Collect&Place pro vysokorychlostní osazování
3

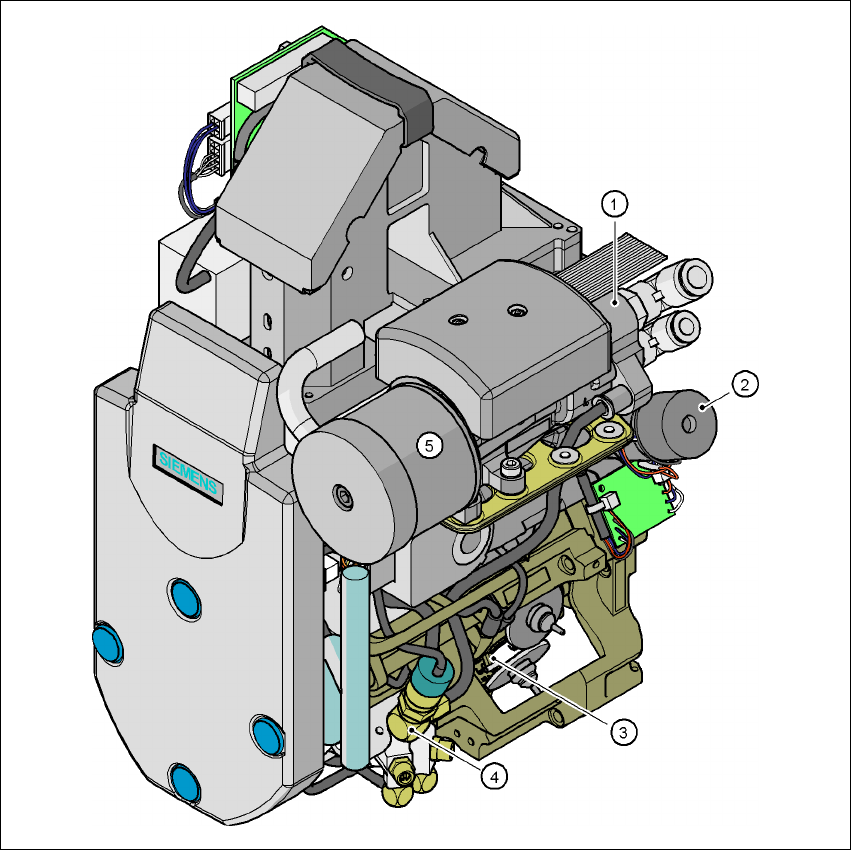

Obr. 3.6 - 3 12-ti segmentová hlava Collect&Place - funk
č
ní skupiny díl 1
3
(1) Vývěva
(2) Otočná stanice, osa DP
(3) Hvězda s 12 pinolami, osa hvězdy
(4) Ventil ofukovacího vzduchu
(5) Zvukový tlumič
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.6 Osazovací hlavy
101
3

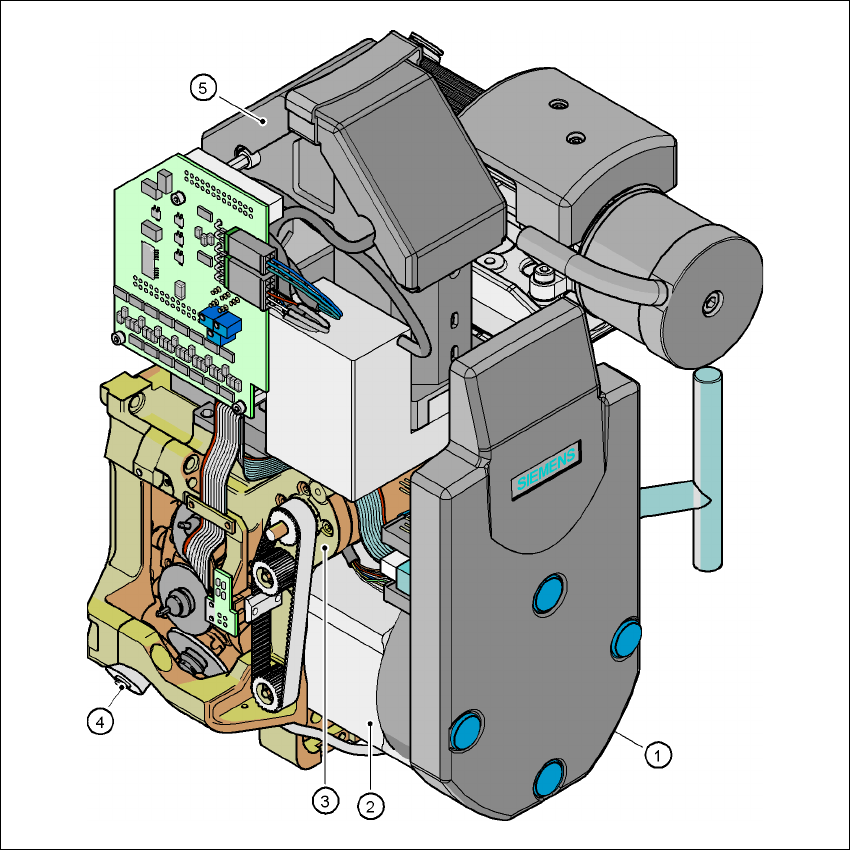

Obr. 3.6 - 4 12-ti segmentová hlava Collect&Place - funk
č
ní skupiny díl 2
3
(1)Deska rozdělovače (pod krytem)
(2)Pohon hvězdy- DR-motor
(3)Motor osy Z
(4)Pohon stavění ventilu
(5)Kamera součástek 24 x 24
3.6.2.1 Popis
12-ti segmentová hlava Collect&Place pracuje na principu Collect&Place, tzn., že během jednoho
cyklu je z osazovací hlavy odebráno 12 součástek, na cestě do osazovací polohy se součástka
opticky centruje a natáčí do potřebné osazovací polohy. Potom součástku za pomoci ofukovacího
vzduchu osadí jemně a přesně na desku tištěných spojů. Oproti klasickým "Chipshootern" rotuje
