Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.6 Osazovací hlavy
113
3.6.4.3 Technická data
3
3
* Pro síly < 1N je potřebná zvláštní pipeta 3
Optické středění s Kamera součástek, stacionární,
P&P (typ 22) 50 x 40
Kamera součástek, stacionární,
P&P (typ 20) 8 x 8
Spektrum součástek 0603 až SO, PLCC, QFP, BGA,
zvláštní součástky, Bare Die,
Flip-Chip
0201 až SO, PLCC, QFP, sokly,
konektory, BGA, zvláštní
součástky, Bare Die, Flip-Chip,
Shield
Specifikace součástek
Max. výška
Min. odstup nožiček
Min. odstup pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. váha
25 mm (vyšší na vyžádání)
0,4 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
50 x 40 mm²
(jednoduché měření)
P
ř
i provozu se dv
ě
ma pipetami:
50 x 50 mm² nebo
69 x 10 mm ²
P
ř
i provozu s jednou pipetou:
85 x 85 mm² nebo
125 x 10 mm²
Max. 200 x 125 mm² (s omeze-
ními)
100 g
25 mm (vyšší na vyžádání)
0,25 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
8 x 8 mm²
(jednoduché měření)
100 g
Programovatelná síla
nasazení
0,5 N - 15 N
*
0,5 N - 15 N
*
Typy pipet 5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
Vzdálenost pipet obou hlav
Pick&Place
70,8 mm 70,8 mm
X/Y-přesnost ± 35 µm / 4 σ ± 30 µm / 4 σ
Úhlová přesnost 0,07° / 4 σ 0,07° / 4 σ
3 Technická data Návod k obsluze SIPLACE HF-série
3.7 Elektrické a pneumatické přípoje Verze software SR.505.xx Vydání 05/2004 CZ
114
3.7 Elektrické a pneumatické přípoje
3.7.1 Elektrické připojení
3

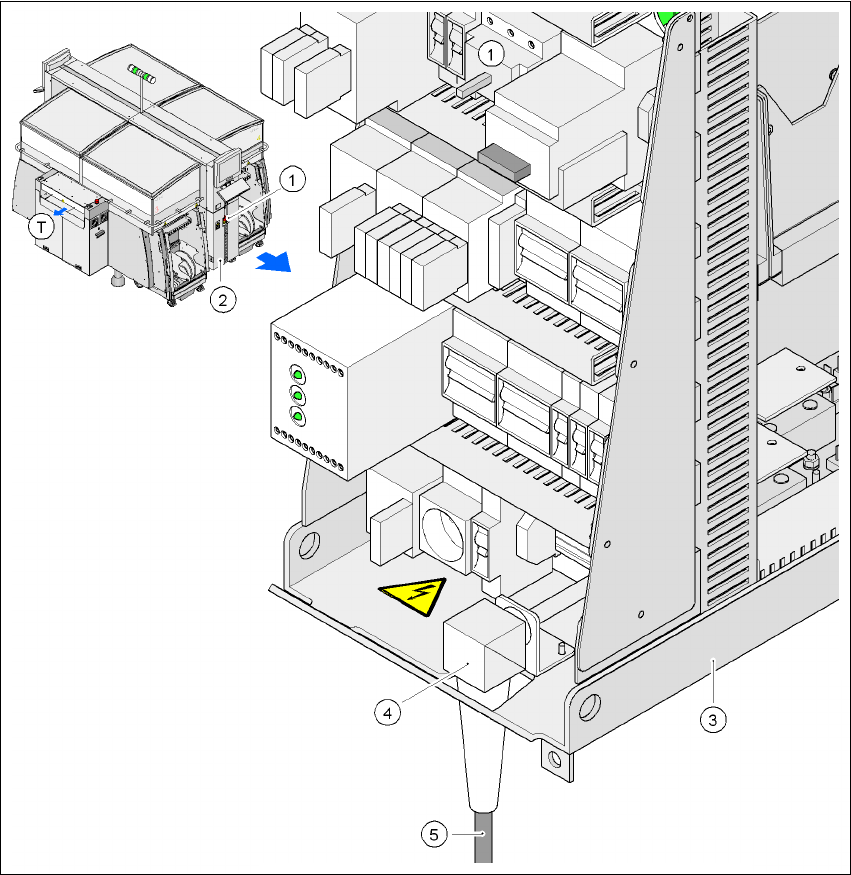

Obr. 3.7 - 1 Místo elektrického p
ř
ipojení na automatech
3
(1) Hlavní vypínač
(2) Kryt nad modulem napájení
(3) Modul napájecího napětí
(4) Úhelník pro kabelovou průchodku
(5) Kabel sít'ového přípoje
(T)Směr transportu desky
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.7 Elektrické a pneumatické přípoje
115
3.7.2 Přípoj pneumatiky

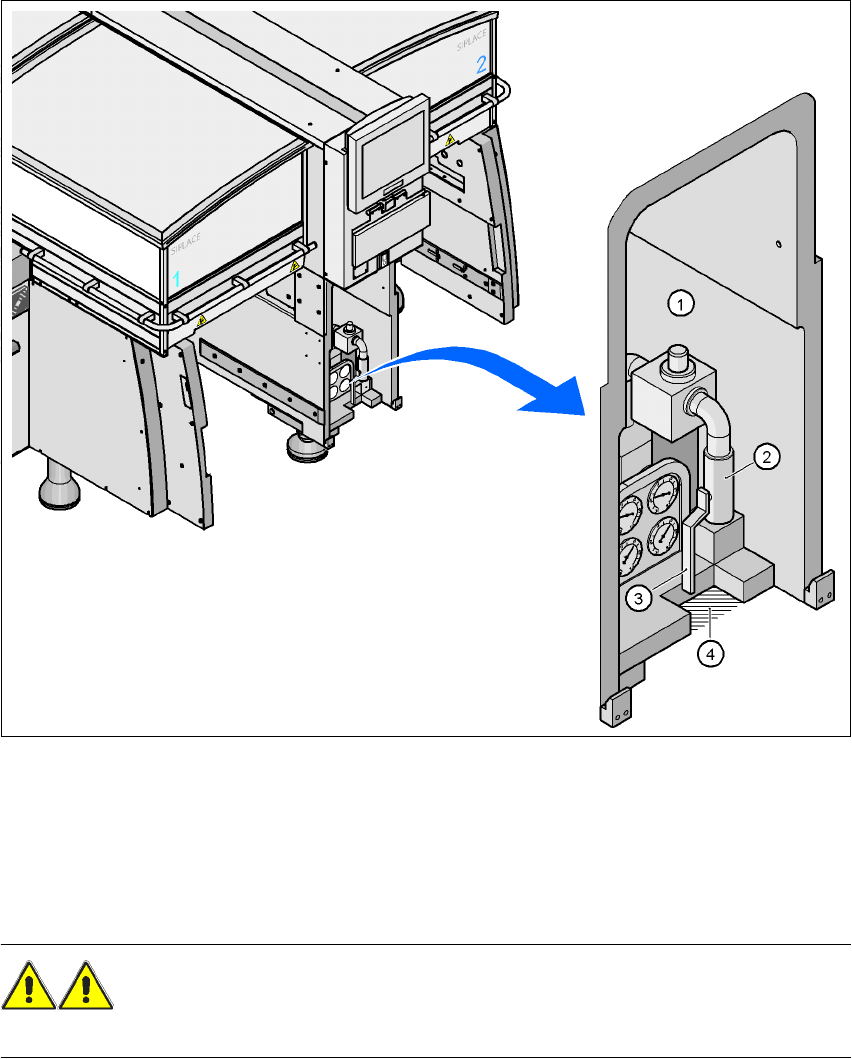

Obr. 3.7 - 2 P
ř
ipojení pneumatiky na automatech
3
(1)Pneumatická jednotka
(2)Rychlospojka pro pneumatickou hadici
(3)Uzavírací kohout
(4)Vybrání pro pneumatickou hadici
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Je zde nebezpečí zranění! 3
