3.8 Rozměry a váha automatu
3.8.1 Rozměry automatu HF
3

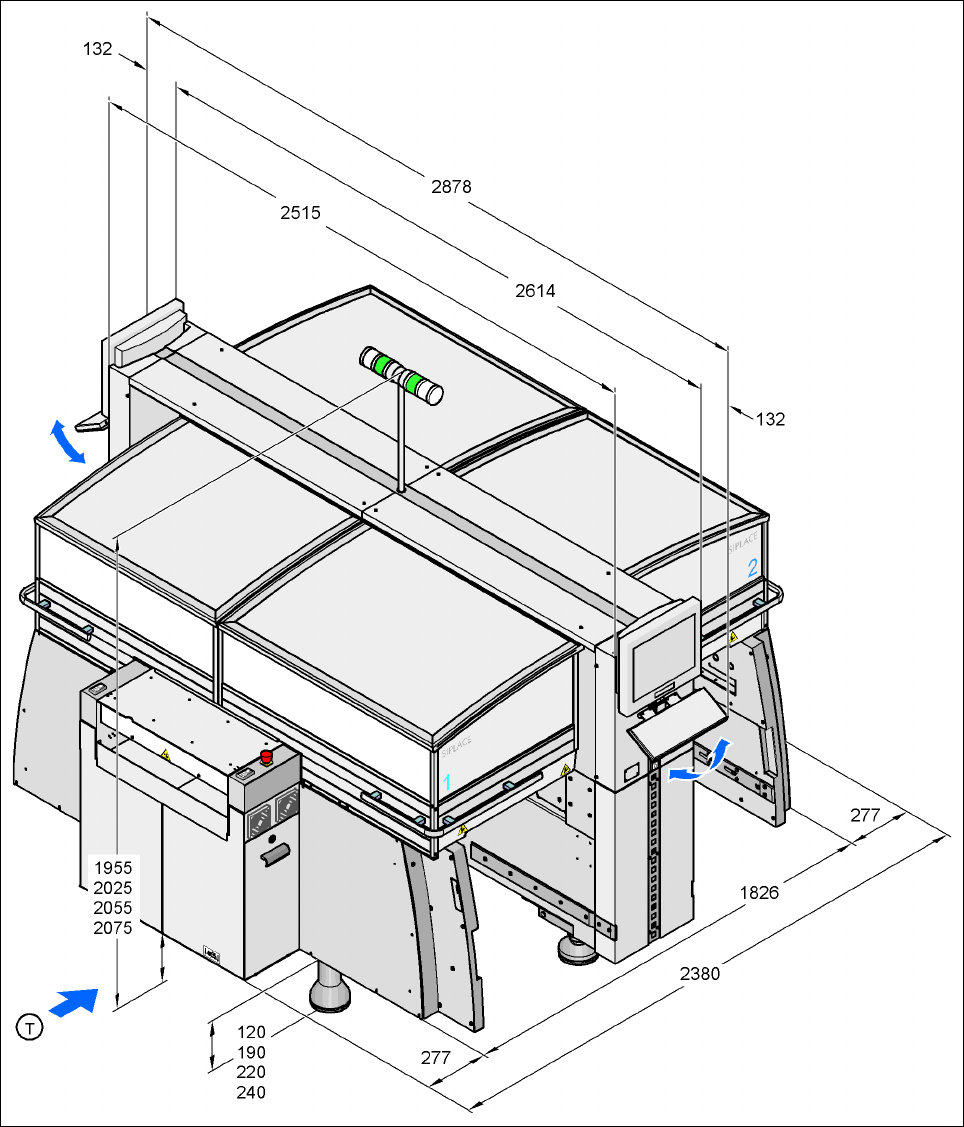

Obr. 3.8 - 1 Rozm
ě
ry automatu HF (základní stroj) v milimetrech
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.8 Rozměry a váha automatu
117
3.8.2 Rozměry automatu HF/3
3
3
3
3

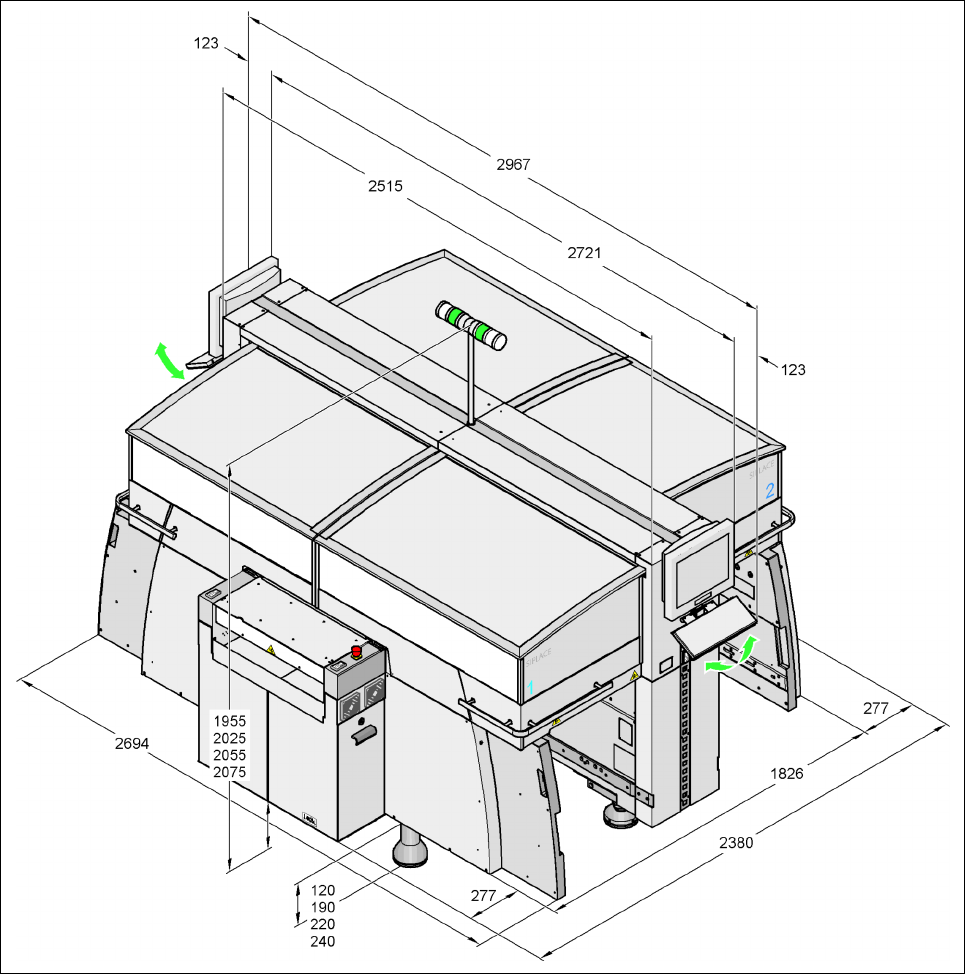

Obr. 3.8 - 2 Rozm
ě
ry automatu HF/3 (základní stroj) v milimetrech
3 Technická data Návod k obsluze SIPLACE HF-série
3.8 Rozměry a váha automatu Verze software SR.505.xx Vydání 05/2004 CZ
118
3.8.3 Technická data - rozměry, váha automatu HF
3
3
3
3
3.8.4 Technická data - rozměry, váha automatu HF/3
3
Délka 2380 mm
Šířka 2515 mm
2614 mm včetně monitorů
132 mm navíc pro každou klávesnici
Výška s varovným světlem Max. 2075
Výška nad podlahou 120 mm standardní výška
240 mm SMEMA výška
Půdorysná plocha 6,01 m²
Váha základního modulu 3800 kg
Váha s plnou výbavou 4700 kg
Měrná nosnost základu Min. 1561 kg/m²
Specifické zatížení podlahy pro
6 strojních nohou
3 strojní nohy
75,3 N/cm²
150,6 N/cm²
Délka 2380 mm
Šířka 2515 mm
2721 mm včetně monitorů
123 mm navíc pro každou klávesnici
Výška s varovným světlem Max. 2075
Výška nad podlahou 120 mm standardní výška
240 mm SMEMA výška
Půdorysná plocha 6,48 m²
Váha základního modulu 3850 kg
Váha s plnou výbavou 4750 kg
Měrná nosnost základu Min. 1590 kg/m²
Specifické zatížení podlahy pro
6 strojních nohou
3 strojní nohy
75,3 N/cm²
150,6 N/cm²
