Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.8 Rozměry a váha automatu
119
3.8.5 Odstup vozíku součástek při posuvu
3

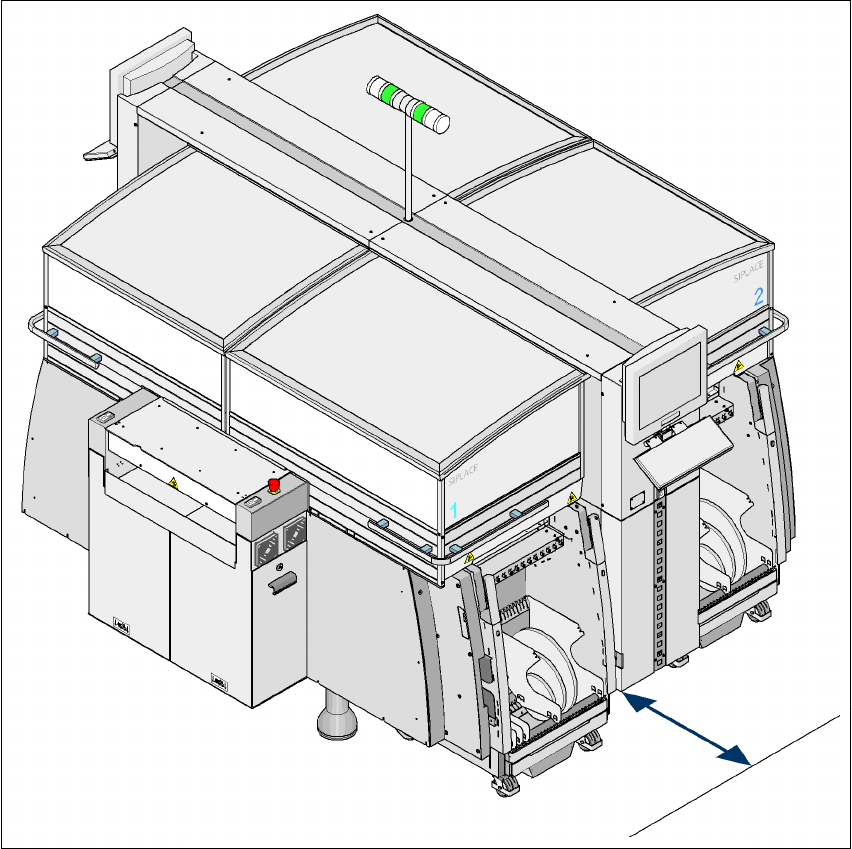

Obr. 3.8 - 3 SIPLACE HF, HF/3 - odstup vozíku sou
č
ástek p
ř
i posuvu
700 mm 3
3 Technická data Návod k obsluze SIPLACE HF-série
3.8 Rozměry a váha automatu Verze software SR.505.xx Vydání 05/2004 CZ
120
3.8.6 Těžiště automatů HF a HF/3
3
3
3
3

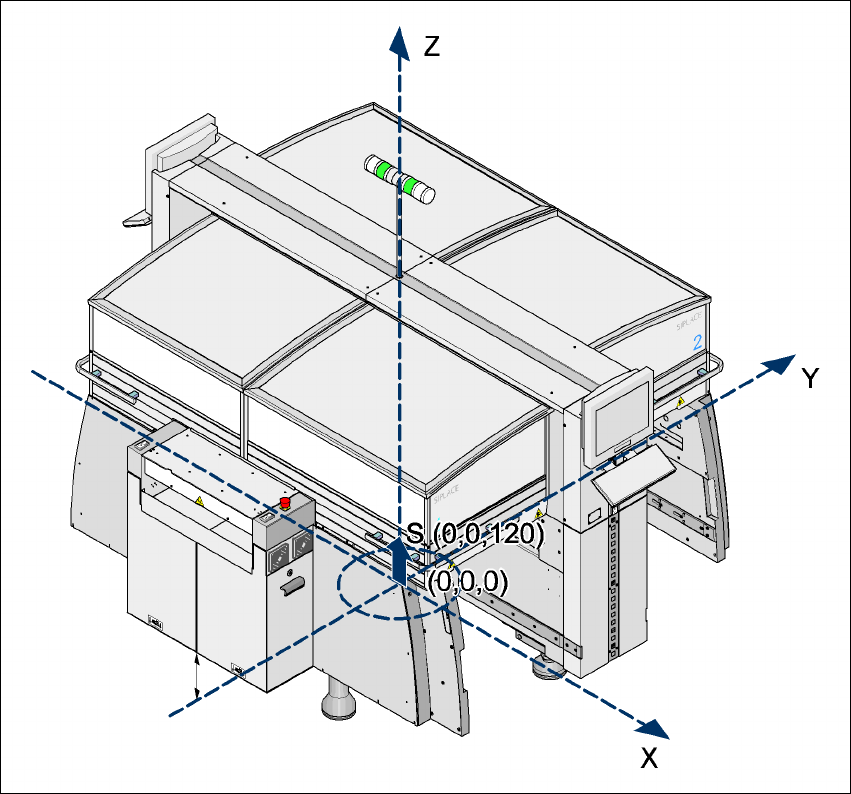

Obr. 3.8 - 4 T
ě
žišt
ě
automat
ů
HF a HF/3 v milimetrech
3
X-souřadnice 0 mm
Y-souřadnice 0 mm
Z-souřadnice 120 mm výška
TSměr transportu desek
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 830 mm.
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.8 Rozměry a váha automatu
121
3.8.7 Rozměry automatu HF s měničem Matrix-Tray-Changer
3
3
3
3

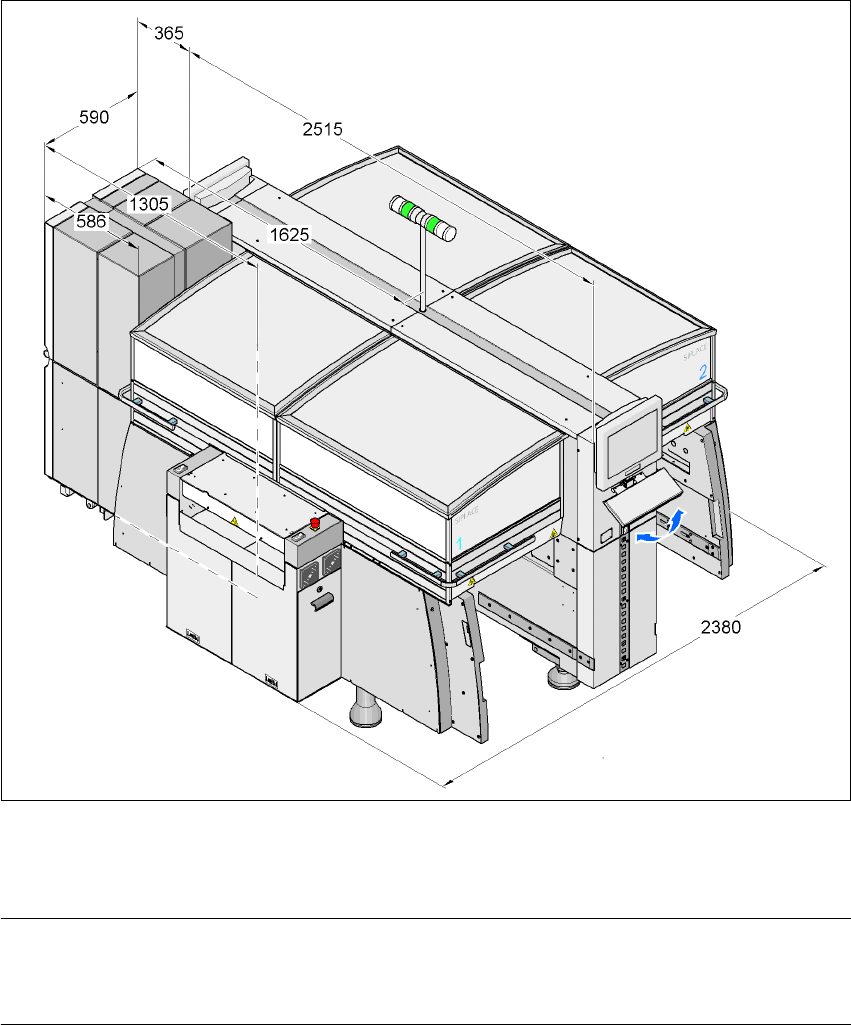

Obr. 3.8 - 5 Rozm
ě
ry automatu HF s m
ě
ni
č
em Matrix-Tray-Changer v milimetrech
3
POKYN 3
Na parkovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
