3.9 Ovládací prvky
3.9.1 Ovládací a zobrazovací elementy
3

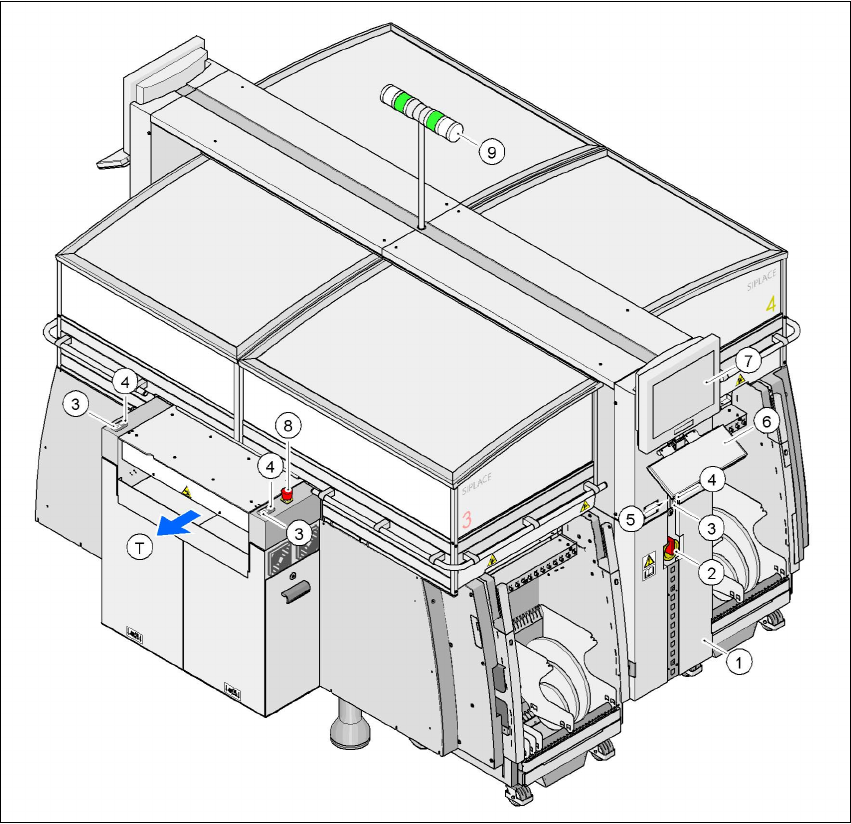

Obr. 3.9 - 1 Ovládací a zobrazovací elementy
3
(1)Ovládací panel na straně sít'ového napájení (2)Hlavní vypínač
(3) Stop tlačítko (černé) (4)Start tlačítko (bílé)
(5) Počitadlo součástek (6)Klávesnice
(7) LCD-obrazovka (8)Nouzové stop tlačítko
(9) Stavové světlo (T)Směr transportu desky
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.9 Ovládací prvky
125
3.9.2 Popis
Všechny ovládací prvky jsou dosažitelné osobami od výšky 1,60 m. 3
Hlavní vypínač 3
Hlavní vypínač slouží k zapnutí nebo vypnutí sít'ového napájení automatu. 3
VÝSTRAHA
I při vypnutém hlavním vypínači je na určitých dílech uvnitř automatu ještě životu nebezpečné
napětí. 3
Tlačítko stop 3
S tímto tlačítkem zastavíte práci automatu. 3
Tlačítko start 3
Tímto tlačítkem spustíte automat po zapnutí nebo po odstranění chybné funkce. 3
Nouzové stop tlačítko 3
Po stlačení zůstane toto tlačítko zasunuto. Přívod proudu do portálových os, vozíků konstrukčních
součástek, transportních pásů a nůžek je přerušen, napájení os v osazovací hlavě je redukováno.
Tlačítko je možné otočením opět uvolnit. 3
Počitadlo součástek 3
Počitadlo součástek ukazuje počet zpracovaných součástek. 3
LCD-obrazovka 3
Na každé straně automatu se nachází plochá LCD obrazovka s povrchem citlivým na dotek
(Touch-Screen). Rozlišení je 1024 x 768 pixelů. Monitor je namontován na podstavec. Lze ho
vytáhnout a natočit. 3
Klávesnice 3
Pod monitorem je umístěna výklopná klávesnice. 3
Stavové světlo 3
Barvy stavového světla jsou bílá - zelená - bílá. Signalizuje provozní stavy a chyby automatu. 3
3 Technická data Návod k obsluze SIPLACE HF-série
3.9 Ovládací prvky Verze software SR.505.xx Vydání 05/2004 CZ
126
Snímač čárového kódu součástek 3
Na každé straně střední konzoly se nachází třmen, na kterém je namontována čtečka čárového
kódu typ Datalogic DL 910. Se snímačem kódu lze součástky rychle a spolehlivě připravit a
naplnit. 3
3
3
3.9.3 Ergonomické uspořádání ovládacích prvků
Obrázek 3.9 - 1, na straně 124 poskytuje přehled o umístění ovládacích součástek. Rozdělují se
do následujících skupin: 3
Ovládací panel na pravé straně (modul pneumatiky) střední konzoly s 3
– LCD-obrazovkou
– klávesnicí s ovládací kuličkou
–tlačítkem start, stop tlačítkem
Ovládací panel na levé straně (modul napájení) střední konzoly s 3
– LCD-obrazovkou
– klávesnicí s ovládací kuličkou
–počitadlem součástek
–tlačítkem start
–tlačítkem stop
– hlavním vypínačem
Vkládací a výstupní strana transportu desek s 3
– nouzovými stop tlačítky
–tlačítkem start, stop tlačítkem
