Návod k obs luze SIPLACE HF -série 4 Instalace a uvede ní do pro vozu Verze software SR.505.xx Vydání 05/2004 CZ 4.2 Rozm ě ry auto mat ů 147 4.2.1 Odstupy me zi nohami stroje 4 Obr . 4.2 - 4 Odstupy mez i nohami stroje …
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.2 Rozměry automatů Verze software SR.505.xx Vydání 05/2004 CZ
146
4

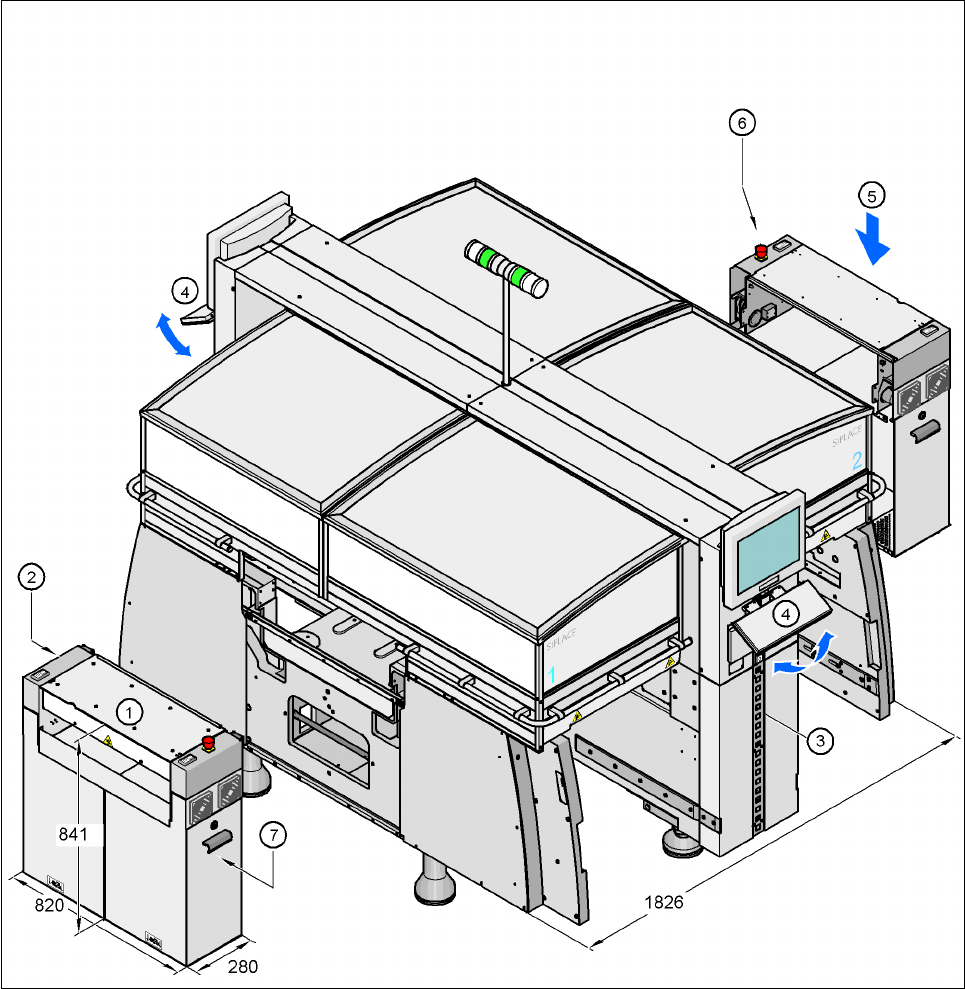

Obr. 4.2 - 3 Rozm
ě
ry automatu v milimetrech - montážní sady demontovány
(1) Montážní sada na vstupní straně desek - je při expedici demontována
(2) Počítačová jednotka, v montážní sadě (1)
(3) Pneumatický modul, za krytem
(4) Výklopné klávesnice
(5) Montážní sada na straně výstupu desek - může být podle potřeby demontována
(6) Jednotka osy, v montážní sadě (5) - HF: portály 1 a 3, HF/3: portál 3
(7) Jednotka osy, v montážní sadě (1) - HF/3: portály 1 a 4
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.2 Rozměry automatů
147
4.2.1 Odstupy mezi nohami stroje
4
Obr. 4.2 - 4 Odstupy mezi nohami stroje v milimetrech
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.2 Rozměry automatů Verze software SR.505.xx Vydání 05/2004 CZ
148
4.2.2 Vzdálenost pravé strany transportu desek od středu stroje
4.2.2.1 Jednoduchý transport
4
Obr. 4.2 - 5 Vzdálenost pravé strany transportu desek od st
ř
edu stroje v milimetrech (jednoduchý transport)
4
MStřed stroje
TSměr transportu desky
