4 Instalace a uvedení do provozu Návod k o bsluze SIPLA CE HF-série 4.2 Rozm ě ry aut omat ů Verze software SR.505.xx Vydání 05/2004 CZ 148 4.2.2 Vzdálenost pra vé strany transportu de sek od st ř edu stroje 4.2.2.1 Jedn…
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.2 Rozměry automatů
147
4.2.1 Odstupy mezi nohami stroje
4

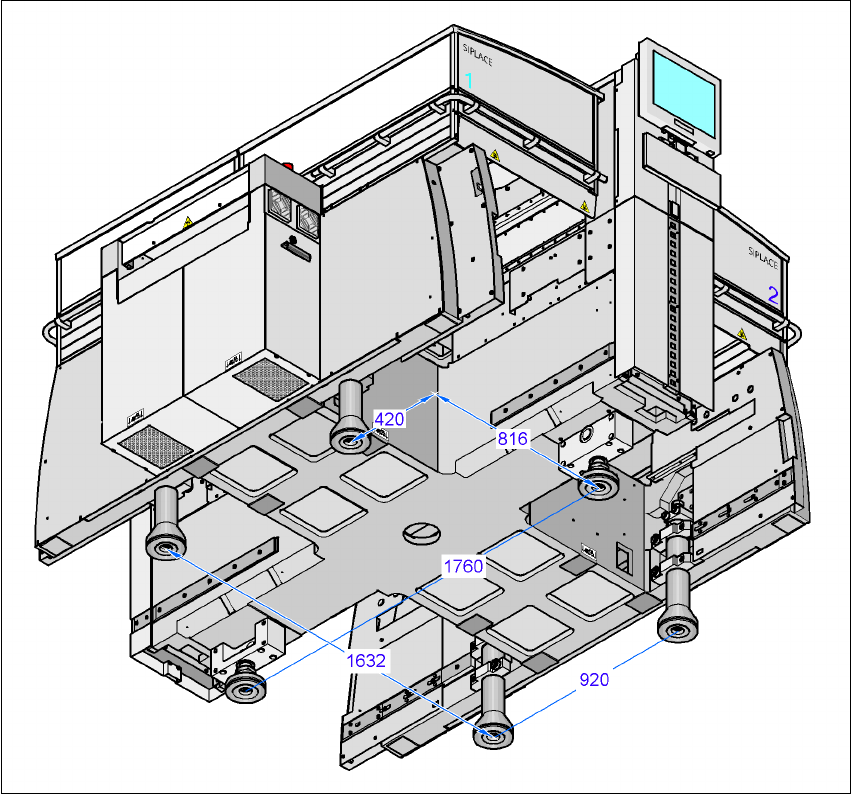

Obr. 4.2 - 4 Odstupy mezi nohami stroje v milimetrech
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.2 Rozměry automatů Verze software SR.505.xx Vydání 05/2004 CZ
148
4.2.2 Vzdálenost pravé strany transportu desek od středu stroje
4.2.2.1 Jednoduchý transport
4

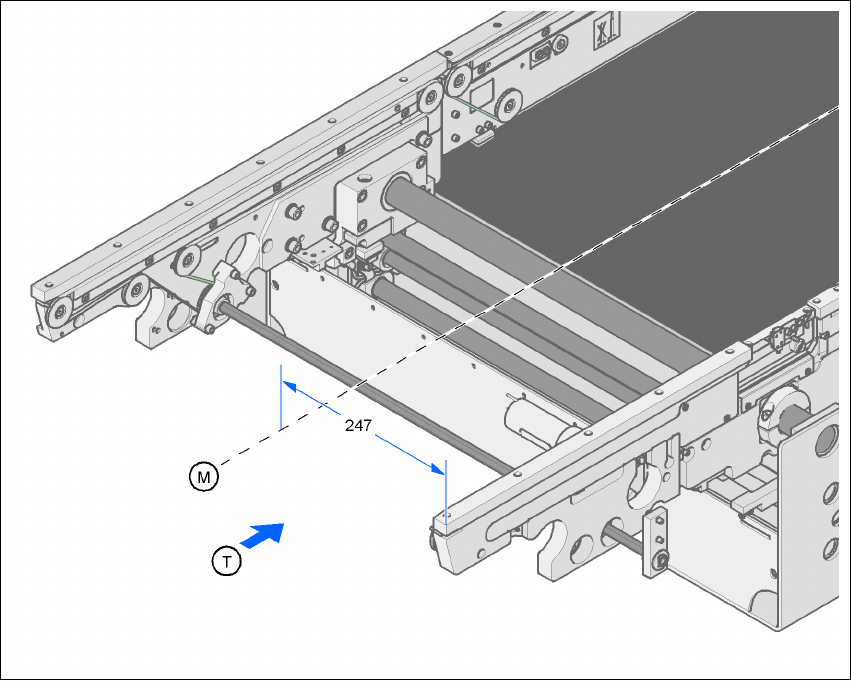

Obr. 4.2 - 5 Vzdálenost pravé strany transportu desek od st
ř
edu stroje v milimetrech (jednoduchý transport)
4
MStřed stroje
TSměr transportu desky
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.2 Rozměry automatů
149
4.2.2.2 Dvojitý transport
4

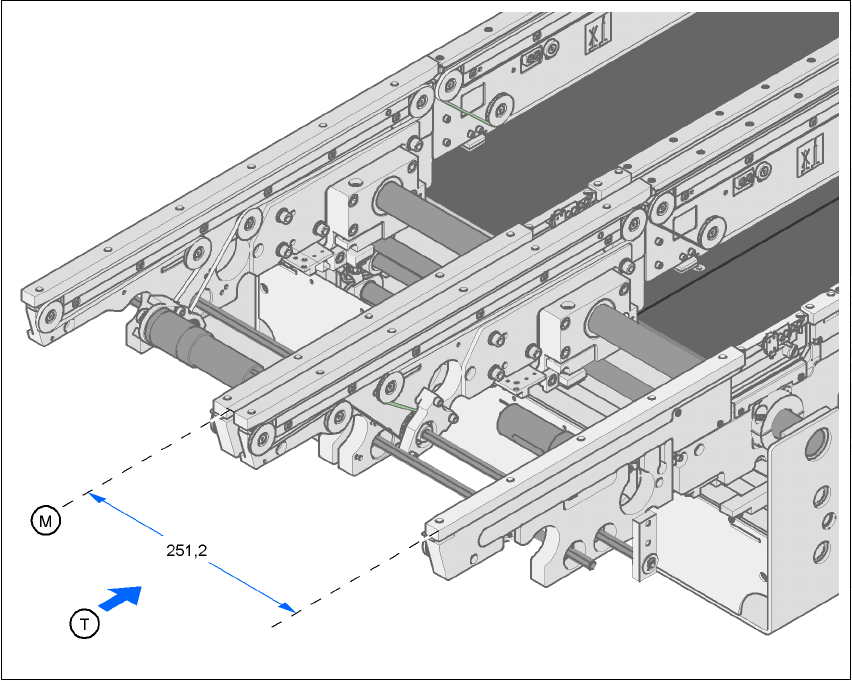

Obr. 4.2 - 6 Vzdálenost pravé strany transportu desek od st
ř
edu stroje v milimetrech (dvojitý transport)
4
MStřed stroje
TSměr transportu desky
