1 Úvod
Tento návod k obsluze je příručka 1
– k obsluze a
–seřízení
Osazovací automaty pro sérii HF. 1
1

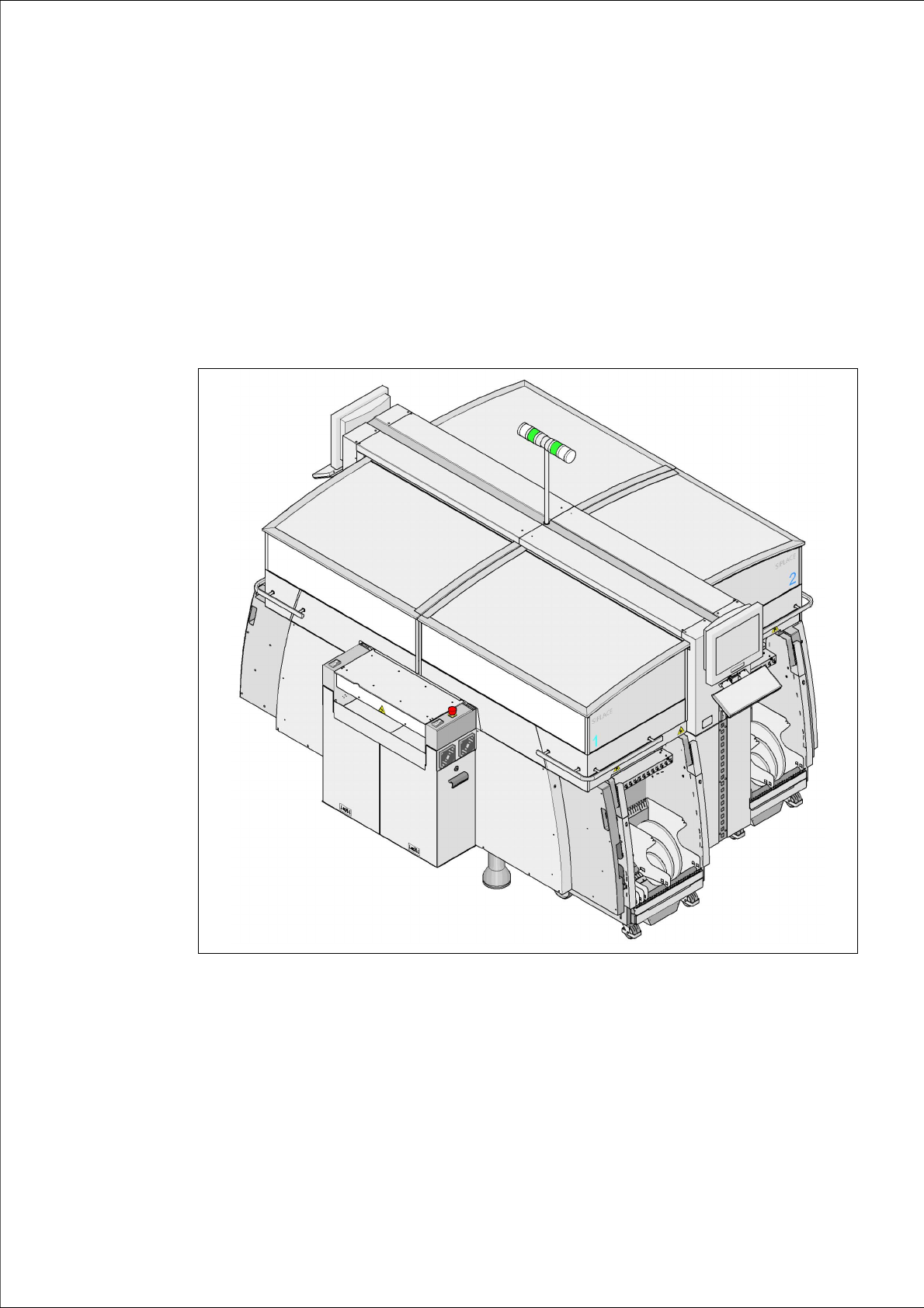

Obr. 1.0 - 1 Osazovací automat SIPLACE HF/3
V hlavičce každé kapitoly najdete údaje o 1
– datu vydání a
– o verzi software,
pro kterou je tento návod platný. 1
1 Úvod Návod k obsluze SIPLACE HF-série
1.1 Popis Verze software SR.505.xx Vydání 05/2004 CZ
16
1.1 Popis
Osazovací systémy série SIPLACE HF se osvědčují zvláště u aplikací, které vyžadují vysokou
přizpůsobivost, nejvyšší přesnost a vysoký výkon osazování. Mimoto lze použít dvě varianty
osazování: 1
– Proces Collect & Place pro vysokorychlostní osazování standardními součástkami
– Proces Pick & Place pro rychlé osazování speciálních součástek z oblasti součástek Fine-
Pitch a Super Fine-Pitch
1.1.1 Automat HF
HF-automat disponuje dvěma portály poháněnými lineárními motory. Portály lze rychle a přesně
polohovat ve směrech X a Y. Vylehčená ramena portálů jsou vyrobena z vysoce tuhého
kompozitního materiálu vyztuženého uhlíkovými vlákny. Na každém portálu je umístěna jedna
osazovací hlava. Přitom jsou možné následující konfigurace osazovacích hlav: 1
Osazovací oblasti 1 a 2 1
– 12-ti segmentová hlava Collect&Place nebo
– 6-ti segmentová hlava Collect&Place nebo
– TwinHead
1.1.2 Automat HF/3
Automat HF/3 disponuje přídavným třetím portálem v oblasti osazování 1. Přitom jsou možné
následující konfigurace osazovacích hlav: 1
Oblast osazování 1 1
–Dvě 12-ti segmentové hlavy Collect&Place nebo
–dvě 6-ti segmentové hlavy Collect&Place nebo
– po jedné 6-ti segmentové a jedné 12-ti segmentové hlavě Collect & Place
Oblast osazování 2 1
– 12-ti segmentová hlava Collect&Place nebo
– 6-ti segmentová hlava Collect&Place nebo
– TwinHead
Princip modularity hlav umožňuje změnu konfigurace hlav při změněných požadavcích. 1
