4.3 Konfigurace při dodávce a transportu
4.3.1 Transportní balení
Automat je dodáván v transportní bedně ze dřeva. Je namontován na stabilní dřevěné paletě.
4.3.1.1 Rozměry transportního balení
Rozměry transportní bedny ze dřeva jsou:
Délka 2404 mm
Šířka 2790 mm
Výška 1600 mm 4
4

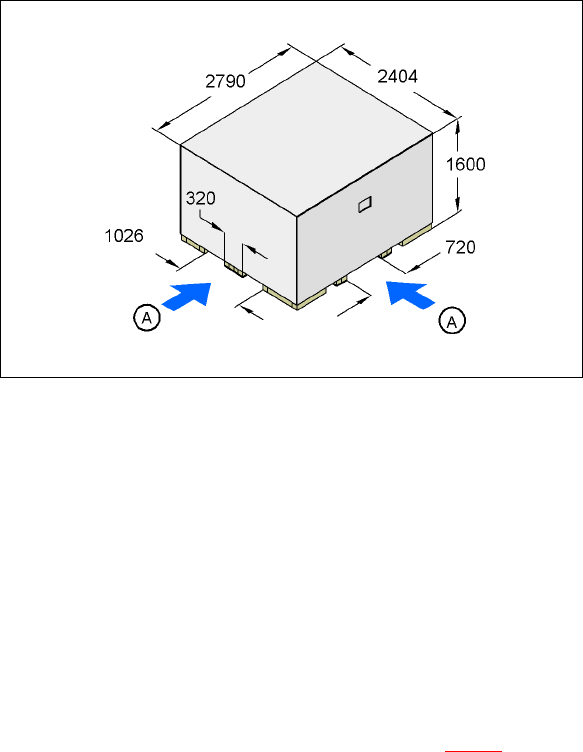

Obr. 4.3 - 1 Transportní bedna - rozm
ě
ry v milimetrech
(A) Místa pro zasunutí vidlí vysokozdvižného vozíku
4.3.1.2 Váha automatu připraveného pro expedici
Váha automatu připraveného k expedici včetně obalu je pro automat HF 4287 kg, pro HF/3
4337 kg.
4.3.2 Konfigurace při dodávce
Při dodávce je automat konfigurován následujícím způsobem:
– Montážní sada na vstupu desek (bod 1 na obr. 4.2 - 3
) je ze základního stroje demontována.
– Všechny elektrické kabely k základnímu stroji jsou odpojeny.
– Každá transportní stopa jednoduchého nebo dvojitého transportu je nastavena na šířku
136 mm. Toto nastavení šířky má význam při přesném seřizování automatu.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.3 Konfigurace při dodávce a transportu
151
Mimoto jsou pak také snadno přístupné konektory motoru transportu a světelné závory
transportu levé transportní stopy při dvojitém transportu.
– Vstupní transporty jednoduchého nebo dvojitého transportu jsou demontovány. Jsou odpojeny
kabely transportních motorů a světelných závor.
–Obě klávesnice (bod 4 na obr. 4.2 - 3
) jsou sklopeny svisle dolu.
– Hlavní ukazatel poruch je demontován (bod 6 na obr. 4.2 - 3
).
– Všechny osy portálů jsou zajištěny pomocí transportních pojistek.
4.3.3 Transport automatů v transportní bedně
4.3.3.1 Nabídka služeb
Jako službu Vám SIEMENS L&A nabízí kompletní integraci automatu SIPLACE HF do výrobní
linky. Naše Know-how a nástroje a prostředky, které máme k dispozici, nám umožňují optimální
instalaci. Předpokladem je však provedení předem dohodnutých nutných úprav infrastruktury ve
Vašem výrobním středisku.
Dbejte prosím na to, že nejbezpečnější přeprava automatu je vždy v transportní bedně nebo
alespoň na paletě. Vyhnete se tak těžkým škodám na automatu, když například kolidují nohy
automatu s překážkami.
4.3.3.2 Bezpečnostní pokyny
VÝSTRAHA
– Dodržujte bezpečnostní předpisy platné pro transport těžkých břemen.
– Pokud k transportu automatu nepoužijete vysokozdvižný vozík specifikovaný v odstavci
4.3.3.3
, riskujete překlopení stroje.
–Chraňte si Vaše nohy tím, že budete nosit speciální ochrannou obuv.
4.3.3.3 Transportní prostředky
Pro transport automatu v transportní bedně používejte vysokozdvižný vozík s následující
specifikací.
Délka vidlí min. 1800 mm
Nosnost min. 6000 kg
Světlá šířka vidlí min. 350 mm 4
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Konfigurace při dodávce a transportu Verze software SR.505.xx Vydání 05/2004 CZ
152
4.3.3.4 Místa zasunutí vidlí vysokozdvižného vozíku na transportní bedně
Vidle vysokozdvižného vozíku nasaďte pouze na místa označená (A) na obr. 4.3 - 1.
Doporučujeme zachovat transportní bednu a balení pro eventuální pozdější použití.
VÝSTRAHA
Pokud byste přesto transportovali automaty bez transportní bedny nebo palety, měli byste se
bezpodmínečně řídit informacemi v následujícím odstavci. Vyvarujete se tak možného těžkého
poškození automatu.
4.3.4 Transport automatu bez transportní bedny nebo palety
4.3.4.1 Bezpečnostní pokyny
VÝSTRAHA
Æ Dodržujte bezpečnostní předpisy platné pro transport těžkých břemen.
Æ Chraňte si Vaše nohy tím, že budete nosit speciální ochrannou obuv.
Æ Před transportem přečtěte celý tento odstavec - pomůže Vám to zabránit možnému velkému
poškození automatu.
Æ Při transportu dbejte důsledně na to, aby se nohy stroje vznášely volně nad podlahou. Pokud
se nohy stroje při transportu posunují po zemi, může dojít při srážce nohy s nějakou překážkou
k poškození závitů pro připevnění nohou v rámu automatu!
4.3.4.2 Transportní prostředky
Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlí min. 1800 mm 4
Nosnost min. 6000 kg 4
Vzdálenost vidlí vozíku, pokud jsou vidle
paralelně ke směru transportu desek 420 mm 4
Vzdálenost vidlí vozíku, pokud jsou vidle
příčně ke směru transportu desek 800 mm - 900 mm 4
