4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Konfigurace při dodávce a transportu Verze software SR.505.xx Vydání 05/2004 CZ
154
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vidle smí být rozevřeny pouze tak, že se nachází uvnitř oblasti obou nohou stroje (opěrné
plochy viz obr. 4.3 - 2
). Vzdálenost mezi nohami stroje je 776 mm. Je výslovně zakázáno,
zvětšit vzdálenost mezi vidlemi natolik, aby byl automat zvedán za boční díly rámu stroje.
Následkem by byla deformace rámu stroje.
Æ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit
jednostrannému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje.
Doporučujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.3 Konfigurace při dodávce a transportu
155
Vidle napříč k transportu desek 4
4

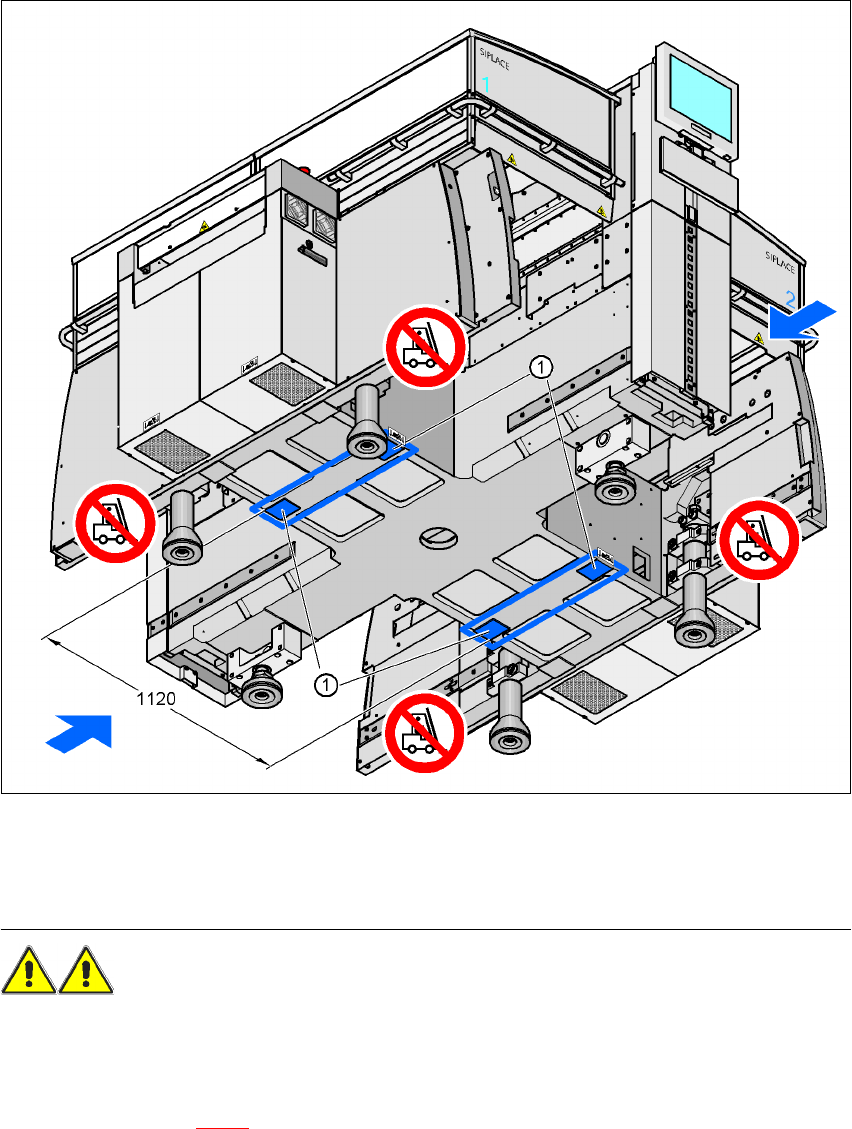

Obr. 4.3 - 3 Op
ě
rné plochy - vidle nap
ř
í
č
ke sm
ě
ru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.3 - 3
. Vnější vzdálenost mezi opěrnými plochami je 1120 mm. Je výslovně
zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán za postranní díly
rámu stroje. Následkem by byla deformace rámu stroje.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Konfigurace při dodávce a transportu Verze software SR.505.xx Vydání 05/2004 CZ
156
Æ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit
jednostrannému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje.
Doporučujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4.3.4.4 Na co je třeba při transportu důsledně dbát
VÝSTRAHA
Při transportu dbejte důsledně na to, aby se
všechny
nohy stroje vznášely volně nad podlahou.
Pokud se nohy stroje při transportu posunují po zemi nebo narážejí do překážek, může dojít k
poškození upevnění nohou v rámu stroje!
