Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.4 Infrastruktura místa instalace
157
4.4 Infrastruktura místa instalace
4.4.1 Doporučení ke stavu podkladu
Podklad pro automaty by měl být pevný a rovný, protože dynamické síly při provozu automatu
mohou vyvolat vibrace na místě instalace. Velikost vibrací závisí na konstrukci podloží podlahy.
Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených
průmyslových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento základ
v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo z betonu.
4.4.1.1 Váha stroje a únosnost podlahy
4.4.1.2 Mezní hodnoty vibrací
Automat není citlivý na otřesy podlahy. Přesto by měly být dodrženy následující mezní hodnoty
vibrací.
4
Váha základního stroje 3800 kg (HF), 3850 kg (HF/3)
Váha (s kompletní výbavou) 4700 kg (HF), 4750 kg (HF/3)
Půdorysná plocha 6,01 m² (HF), 6,48 m² (HF/3)
Počet noh stroje 6
Měrná nosnost základu Min. 1561 kg/m² (HF)
Min. 1590 kg/m² (HF/3)
Specifické zatížení podlahy na nohu
při 6-ti nohách stroje
při 3 nohách stroje
75,3 N/cm²
150,6 N/cm²
Parametr Hodnoty
Spektrální hodnota rychlosti kmitání 5 - 100 Hz v < 250 µm/s
v
max
-hodnota v časovém průběhu v
max
< 1,5 mm/s
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Infrastruktura místa instalace Verze software SR.505.xx Vydání 05/2004 CZ
158
4.4.2 Napájení tlakovým vzduchem
4.4.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.3
, strana 93).
POKYN:
V dokumentaci "Sít'ová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků",
číslo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
Æ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
4.4.2.2 Přípoj tlakového vzduchu na automatu
4

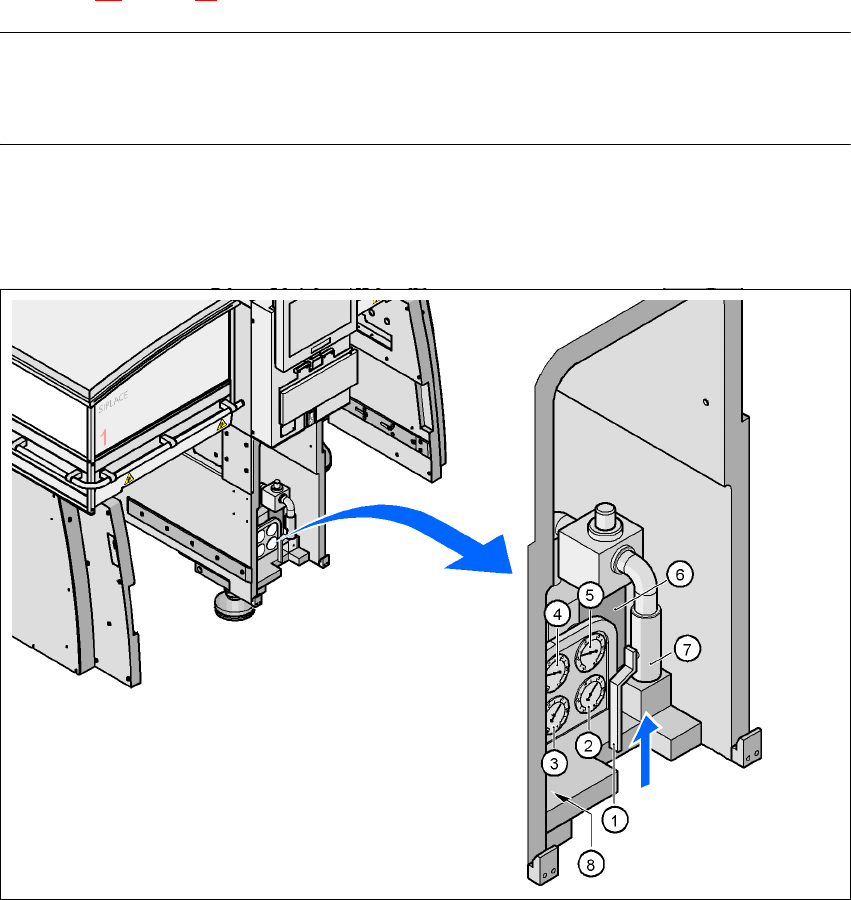

Obr. 4.4 - 1 P
ř
ipojení tlakového vzduchu
(1) Uzavírací kohout v poloze "AUF" (otevřeno)
(2) Tlakoměr pro napájecí tlak strojních komponent
Požadovaný tlak: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
(3) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.4 Infrastruktura místa instalace
159
(4) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometr vstupního tlaku
Požadovaný tlak: 0,5 - 1,0 MPa, 5 - 10 bar (rozsah: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtr tlakového vzduchu
(7) Přípoj tlakového vzduchu
(8) Imbusový šroub pro upevnění pneumatického modulu
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Je zde nebezpečí zranění! 4
4.4.3 Sít'ové napájení
4

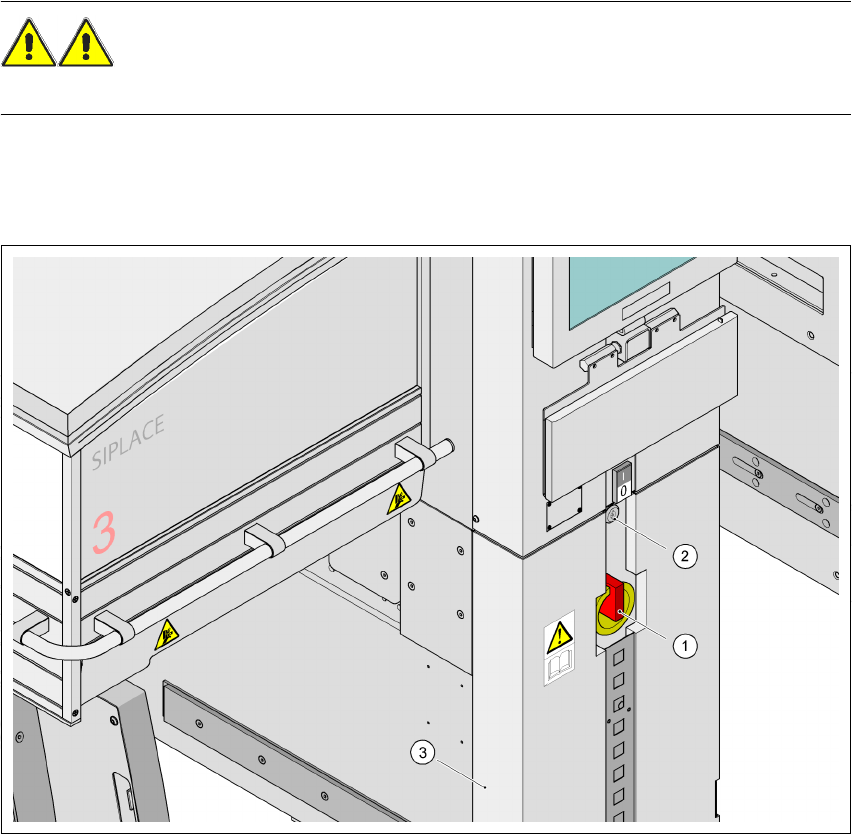

Obr. 4.4 - 2 Poloha sít'ového napájení na automatu
4
(1) Hlavní vypínač
(2) Blokování
(3) Kryt
