4.5.4 Přednastavení transportní výšky desek
Æ Zasuňte vidle vysokozdvižného vozíku pod automat podle obr. 4.5 - 1.
4

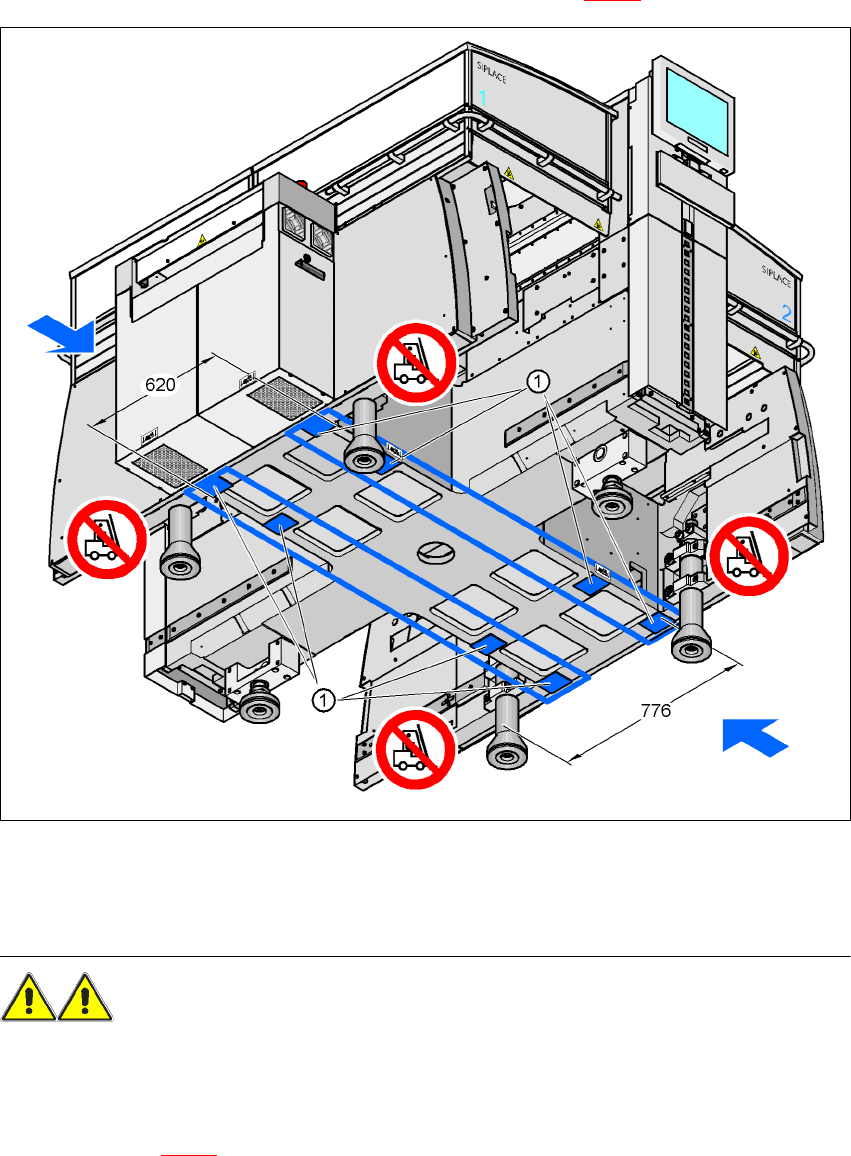

Obr. 4.5 - 1 Op
ě
rné plochy - vidle paraleln
ě
ke sm
ě
ru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vidle smí být rozevřeny pouze tak, že se nachází uvnitř oblasti obou nohou stroje (opěrné
plochy viz obr. 4.3 - 2
). Vzdálenost mezi nohami stroje je 776 mm. Je výslovně zakázáno,
zvětšit vzdálenost mezi vidlemi natolik, aby byl automat zvedán za boční díly rámu stroje.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
167
Následkem by byla deformace rámu stroje.
Æ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit
jednostrannému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje.
Doporučujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
Æ Nadzvedněte automat pomocí vysokozdvižného vozíku asi 35 cm vysoko. Tak vyloučíte riziko
poranění Vašich nohou, pokud by noha stroje nedopatřením poklesla.
Automat stojí na 6 nohách.
– 4 nohy stroje (pos. 1 na obr. 4.5 - 2
)
– 2 nohy stroje "HS50" (pos. 2 na obr. 4.5 - 2
) se 2 distančními díly (pos. 3 a pos. 4 na obr.
4.5 - 2
) pro výškové nastavení, pokud je potřebné.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
168
4

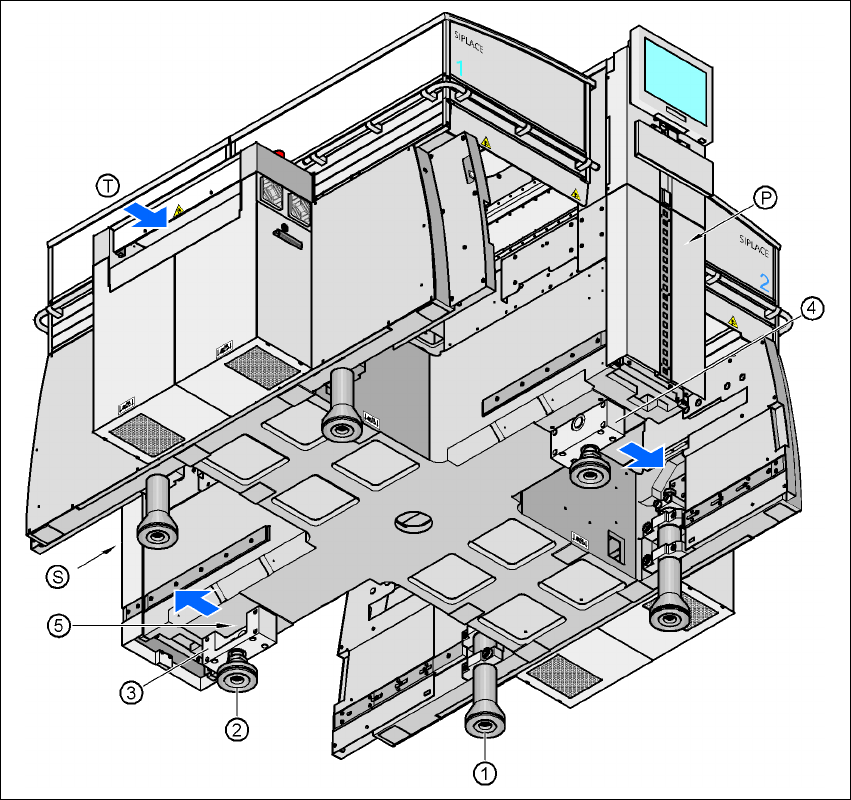

Obr. 4.5 - 2 Nohy automatu
4
(1) Noha stroje
(2) Noha stroje "HS50"
(3) Distanční díl na straně pneumatického modulu
(4) Distanční díl na straně modulu elektrického napájení
(5) Závitové vrtání pro nohu stroje "HS50"
(T) Směr transportu desek
(P) Pneumatický modul
(S) Modul napájecího napětí
