4.5.5 Instalace montážních sad na rám stroje
4.5.5.1 Montáž montážní sady na vstupní straně desek
Při expedici automatu jsou montážní sady na straně vstupu desek a vstupního transportu
demontovány. Při instalaci montážní sady na vstupní straně desek postupujte následovně:
– Montáž vstupního transportu
viz odstavec 4.5.6, strana 174
– Montáž montážní sady na vstupní straně desek viz odstavec 4.5.7, strana 176
– Instalace počítačové jednotky na HF a HF/3 viz odstavec 4.5.8, strana 180
– Instalace jednotky osy na HF a HF/3 viz odstavec 4.5.12, strana 194
– Montáž hlavního ukazatele poruch viz odstavec 4.5.13, strana 198
– Integrace automatu do výrobní linky viz odstavec 4.5.14, strana 198
– Konečné nastavení automatu viz odstavec 4.5.15, strana 202
4.5.5.2 Montáž montážní sady na výstupní straně desek
Pokud byla z transportních důvodů demontována montážní sada i na výstupní straně desek,
musíte provést, dříve než automat integrujete do výrobní linky (viz odstavec 4.5.14
, strana 198),
ještě následující pracovní kroky:
– Montáž výstupního transportu
viz odstavec 4.5.10, strana 188
– Namontovat montážní sadu na výstupní straně desek viz odstavec 4.5.11, strana 190
– Instalace jednotky osy na HF a HF/3 viz odstavec 4.5.12, strana 194
– Montáž hlavního ukazatele poruch viz odstavec 4.5.13, strana 198
– Integrace automatu do výrobní linky viz odstavec 4.5.14, strana 198
– Konečné nastavení automatu viz odstavec 4.5.15, strana 202
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
174
4.5.6 Montáž vstupního transportu
4.5.6.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Křížový šroubovák, velikost 1
4.5.6.2 Montáž
4

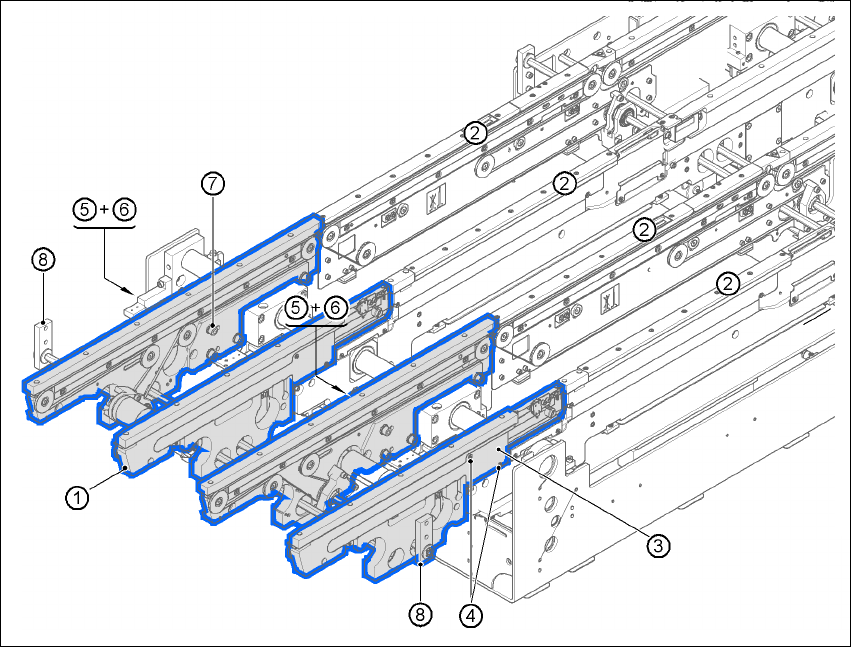

Obr. 4.5 - 6 Vstupní transport- dvojitý transport
4
(1) Vstupní transport, bočnice
(2) Transport na zpracování 1, bočnice
(3) Kryt kabelu 20 x 200
(4) Zápustný šroub, ISO 7046, M3x6, 2 kusy na kryt kabelu
(5) Kryt kabelu 20 x 310
(6) Imbusový šroub DIN 912, M3x5, 1 kus na kryt kabelu
(7) Imbusový šroub DIN 912, M6x16, a podložky, 4 kusy na bočnici
(8) Vedení šestihranného hřídele
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
175
Æ Demontujte kryty kabelu (pos. 3 a 5 na obr. 4.5 - 6) z vozíku (pos. 1 na obr. 4.5 - 6) výstupního
transportu.
Æ Nasaďte bočnici (pos. 1 na obr. 4.5 - 6) opatrně na bočnici transportu na zpracování (pos. 2 na
obr. 4.5 - 6
).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
Æ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek (pos.
7 na obr. 4.5 - 6
).
Æ Zapojte elektrické kabely světelných závor a hnacích motorů.
Æ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.5 - 6).
