Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
177
Æ Odstraňte oba kryty (pos. 5 na obr. 4.5 - 7).
POZOR 4
Neodšroubujte tři spodní šrouby současně, ale pouze je uvolněte, aby kryt nespadl.
Æ Odpojte od krytu zemnící kabel.
Æ Odstraňte oboje dveře (pos. 2 na obr. 4.5 - 7) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
Æ Nadzvedněte montážní sadu (pos. 1 na obr. 4.5 - 7) na rám stroje a nastavte ji tak, aby oba
montážní úhelníky dosedly na zásuvní lišty (pos. 6 na obr. 4.5 - 7
).
POZOR 4
Dejte pozor na to, aby montážní sada nekolidovala s šestihranným hřídelem transportu
desek a neohnula se přitom.
Æ Připevněte montážní sadu pomocí 4 imbusových šroubů M6x16 a podložek.
4.5.7.3 Připevnění vedení šestihranného hřídele
Æ U jednoduchého transportu připevněte
jedno
vedení pro šestihrannou hřídel (pos. 8 na obr. 4.5
- 6) na montážní sadu pomocí dvou imbusových šroubů M6x16 a podložek.
Æ U dvojitého transportu připevněte dvě vedení pro šestihrannou hřídel (pos. 8 na obr. 4.5 - 6)
na montážní sadu vždy pomocí dvou imbusových šroubů M6x16 a podložek.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
178
4.5.7.4 Připojení elektrických kabelů
4
4.5.7.5 Montáž zemnícího kabelu dveří
Æ Oba zemnící kabely dveří (pos. 4 na obr. 4.5 - 7) připevněte následujícím způsobem na rám
stroje:
4
Obr. 4.5 - 8 P
ř
ipojit zemnící kabel
Levá strana montážní sady s Konektor/kabel Na konektor/kabel
Start a stop tlačítka /
Spínač krycí klapky desek
X61/03004703 X61/03002537
Spínač ochranného krytu, stanoviště 4 X54/03006476 X54/03002540
Pravá strana montážní sady s Konektor/kabel Na konektor/kabel
Nouzové stop tlačítko
Start a stop tlačítka
X64/03004704 X64/03002538
Spínač ochranného krytu, stanoviště 1 X51/03006476 X51/03002539
Šestihranná matice M5
Pérová podložka M5, DIN 7980
Podložka M5, DIN 125
Kabelové oko, kruhové
Kontaktní podložka
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
179
4.5.7.6 Instalace plechu pro ochranu proti zásahu "dole"
Automaty série HF- jsou expedovány pouze s
jedním
plechem pro ochranu proti zásahu. Pokud
jsou automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u bezprostředně
sousedících výstupních a vstupních transportů.
VÝSTRAHA
Na vstupní straně
prvního
automatu a výstupní straně
posledního
automatu jedné linky
namontujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03003432-01) pomocí
4imbus šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku
automatu.
4

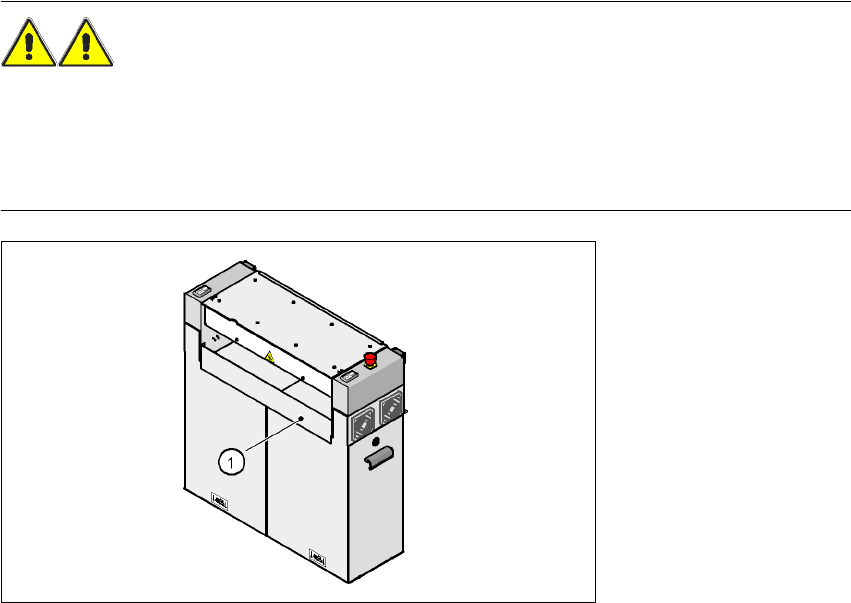

Obr. 4.5 - 9 Namontovat plech pro ochranu proti zásahu "dole" na vstupní stran
ě
desek
(1)Plech pro ochranu proti zásahu "dole", číslo materiálu 03003432-01
