4.5.7.6 Instalace plechu pro ochranu proti zásahu "dole"
Automaty série HF- jsou expedovány pouze s
jedním
plechem pro ochranu proti zásahu. Pokud
jsou automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u bezprostředně
sousedících výstupních a vstupních transportů.
VÝSTRAHA
Na vstupní straně
prvního
automatu a výstupní straně
posledního
automatu jedné linky
namontujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03003432-01) pomocí
4imbus šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku
automatu.
4
Obr. 4.5 - 9 Namontovat plech pro ochranu proti zásahu "dole" na vstupní stran
ě
desek
(1)Plech pro ochranu proti zásahu "dole", číslo materiálu 03003432-01
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
180
4.5.8 Instalace počítačové jednotky na HF a HF/3
4.5.8.1 Počítačová jednotka - elektrické přípoje
4

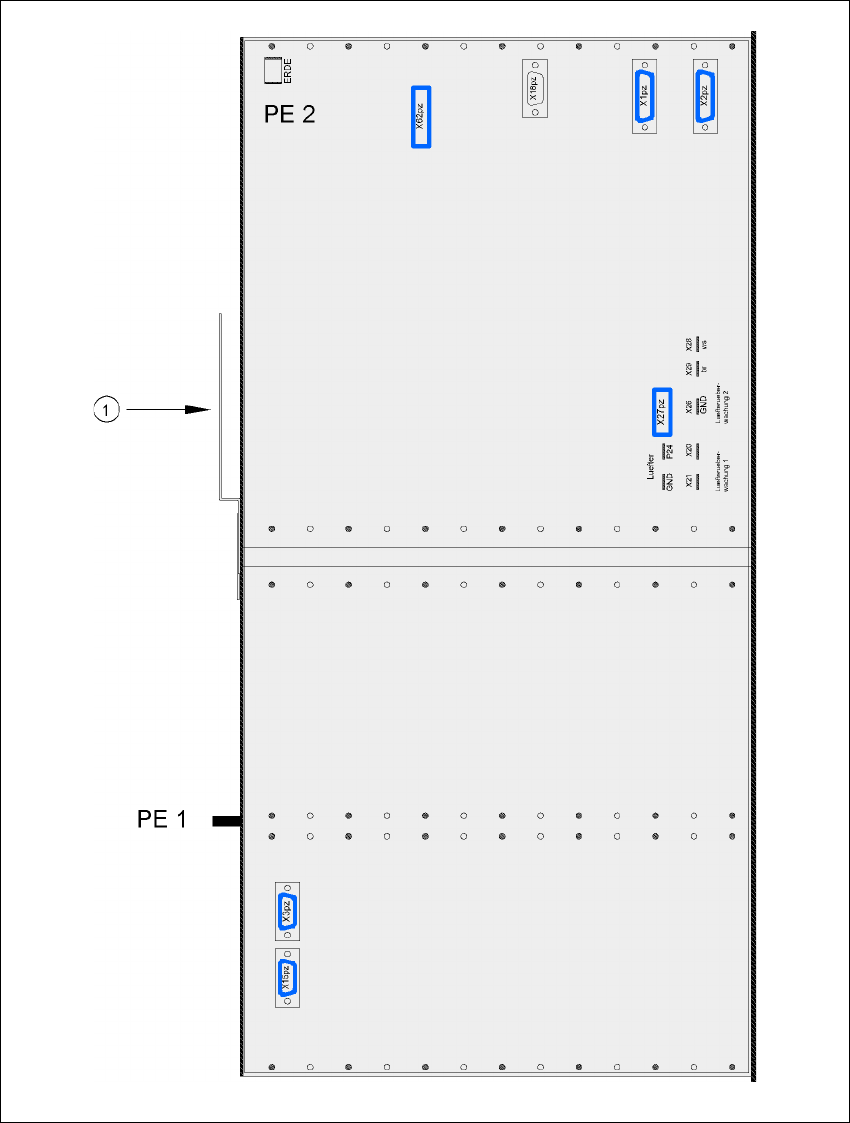

Obr. 4.5 - 10 Po
č
íta
č
ová jednotka, p
ř
ipojit
č
elní konektor
(1) Plech vedení kabelu
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
181
4

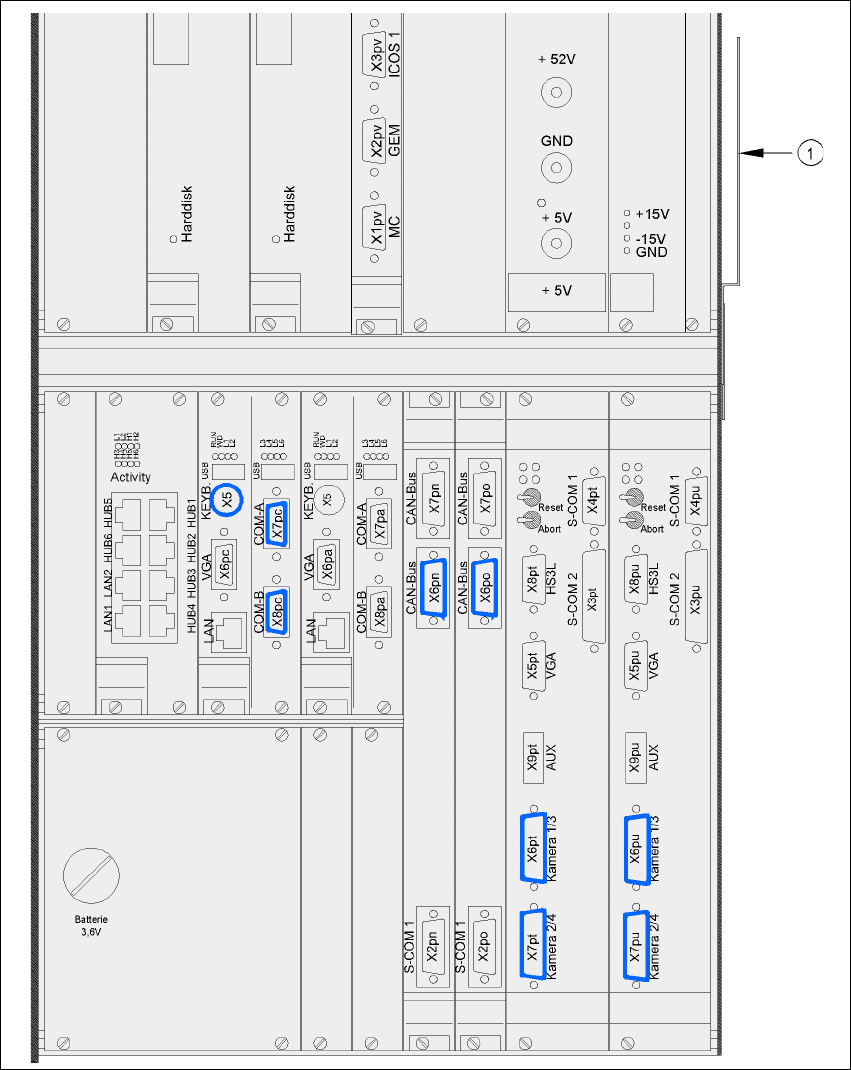

Obr. 4.5 - 11 Po
č
íta
č
ová jednotka, p
ř
ipojit zadní konektor
(1) Plech vedení kabelu
