Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
189
Æ Demontujte kryty kabelu (pos. 3 a 5 na obr. 4.5 - 13) z vozíku (pos. 1 na obr. 4.5 - 13)
výstupního transportu.
Æ Nasaďte bočnici (pos. 1 na obr. 4.5 - 13) opatrně na bočnici transportu na zpracování (pos. 2
na obr. 4.5 - 13
).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
Æ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek
(pos. 7 na obr. 4.5 - 13
).
Æ Zapojte elektrické kabely světelných závor a hnacích motorů.
Æ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.5 - 13).
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
190
4.5.11 Namontovat montážní sadu na výstupní straně desek
4.5.11.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Klíče stroje
4.5.11.2 Montáž
4

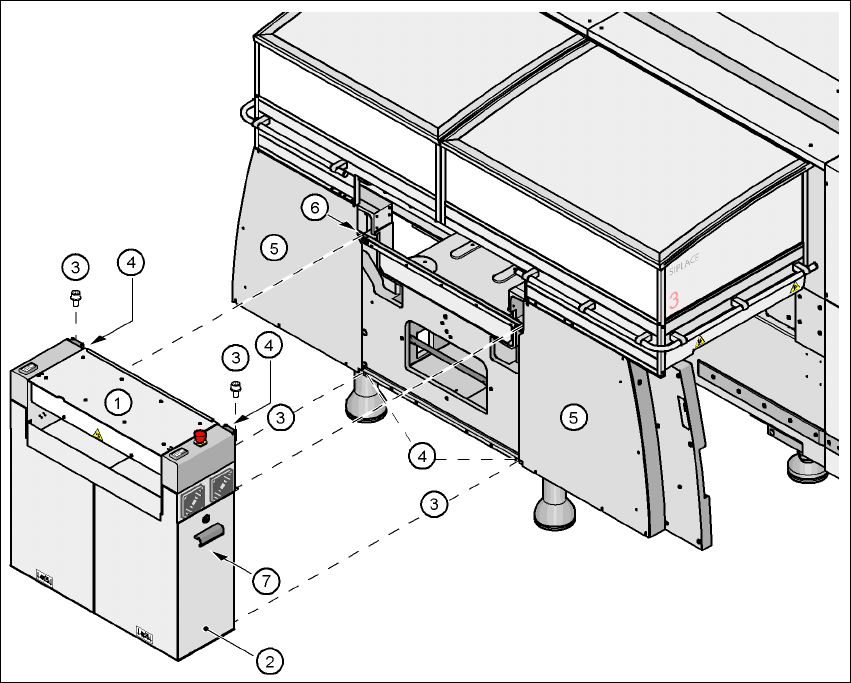

Obr. 4.5 - 14 Namontovat montážní sadu na výstupní stran
ě
desek
(1) Montážní sada
(2) Dveře
(3) Imbusové šrouby DIN 912, M6x16 a podložky
(4) Zemnící přípoj
(5) Kryt
(6) Zásuvná lišta
(7) Jednotka osy (HF) nebo jednotka osy portál 3 (HF/3)
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
191
Æ Odstraňte oba kryty (pos. 5 na obr. 4.5 - 14).
POZOR 4
Neodšroubujte tři spodní šrouby současně, ale pouze je uvolněte, aby kryt nespadl.
Æ Odpojte od krytu zemnící kabel.
Æ Odstraňte oboje dveře (pos. 2 na obr. 4.5 - 14) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
Æ Nadzvedněte montážní sadu (pos. 1 na obr. 4.5 - 14) na rám stroje a nastavte ji tak, aby oba
montážní úhelníky dosedly na montážní lišty (pos. 6 na obr. 4.5 - 14
).
POZOR 4
Dejte pozor na to, aby montážní sada nekolidovala s šestihranným hřídelem transportu
desek a neohnula se přitom.
Æ Připevněte montážní sadu pomocí 4 imbusových šroubů M6x16 a podložek.
4.5.11.3 Připevnění vedení šestihranného hřídele
Æ U jednoduchého transportu připevněte
jedno
vedení pro šestihrannou hřídel (pos. 8 na obr. 4.5
- 13) na montážní sadu pomocí dvou imbusových šroubů M6x16 a podložek.
Æ U dvojitého transportu připevněte dvě vedení pro šestihrannou hřídel (pos. 8 na obr. 4.5 - 13)
na montážní sadu vždy pomocí dvou imbusových šroubů M6x16 a podložek.
