4 Instalace a uvedení do provozu Návod k o bsluze SIPLA CE HF-série 4.5 Instalace au tomatu Verze software S R.505.xx Vy dání 05/2004 CZ 198 4.5.12.6 Montáž kryt ů Æ P ř ip evn ě te zemn ící ka bel na každ ý kryt (pos. 5…
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
197
4.5.12.4 Jednotka osy HF/3 (portál 3) - připojení konektoru
Æ Elektrické kabely připojte podle následujícího schématu:
4
4
Æ Zkontrolujte polohy spínače S1
1: ON
2: ON
4.5.12.5 Montáž jednotky osy
Æ Zvedněte opatrně jednotku osy na kolejničky na montážní sadě.
Æ Dejte pozor na to, abyste neskřípli žádný kabel.
Æ Zasuňte jednotku osy do montážní sady na doraz.
Æ Připojte kabel ventilátoru na kabel osové jednotky.
Æ Zajistěte jednotku osy pomocí imbusových šroubů.
Æ Nasaďte makrolonový kryt.
Æ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.5 - 14, strana 190) tak, jak je to
zobrazeno na obr. 4.5 - 15
na straně 192.
Æ Zablokujte dveře.
Jednotka osy HF/3
(portál 3)
Konektor
Připojovací kabel
Pokyn
Konektor Kabel
X21
X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Konektor zajistit třmenem
X22
X22
03009802
03009803
03009804
03009805
03009807
Konektor zajistit třmenem
X4ur
X4ur 03009800 Konektor zacvaknout
X4ut
X4ut 03009801 Konektor zacvaknout
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Nasunout až na doraz
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Nasunout až na doraz
X9sq
X9sq 03010056 Pevně utáhnout
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
198
4.5.12.6 Montáž krytů
Æ Připevněte zemnící kabel na každý kryt (pos. 5 na obr. 4.5 - 14, strana 190) tak, jak je to
zobrazeno na obr. 4.5 - 15
strana 192.
Æ Připevněte kryty vždy pomocí 6 imbusových šroubů k rámu stroje.
4.5.13 Montáž hlavního ukazatele poruch
Æ Propojte kabel hlavního ukazatele poruch s kabelem základního stroje.
Æ Připevněte nohu hlavního ukazatele poruch k traverze základního stroje.
4.5.14 Integrace automatu do výrobní linky
Æ Dbejte výstražných pokynů, které jsou popsány v odstavci 4.5.2, strana 164.
Æ Nástroje a pomocné prostředky najdete v odstavci 4.5.1, strana 164.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
199
4.5.14.1 Nastavení vysokozdvižného vozíku
4

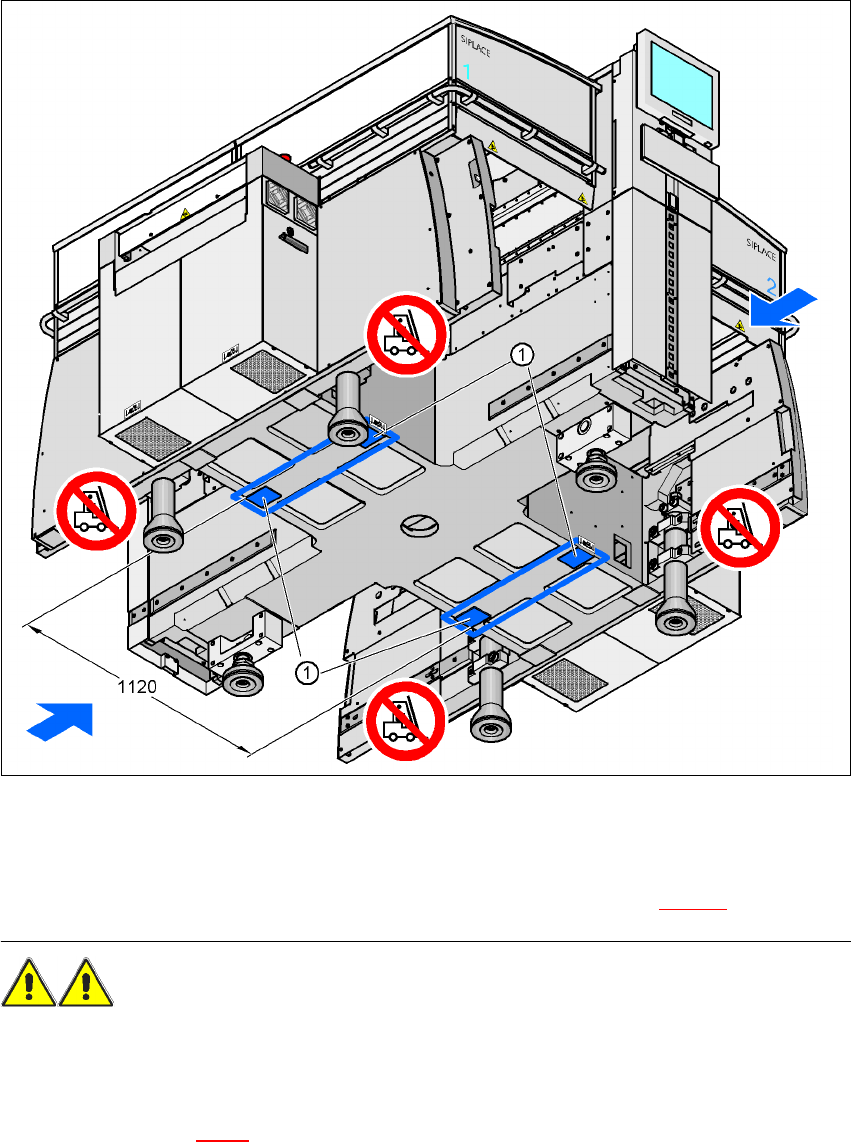

Obr. 4.5 - 19 Op
ě
rné plochy - vidle nap
ř
í
č
ke sm
ě
ru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
Æ Postavte vysokozdvižný vozík napříč ke směru transportu desek a odsuňte vidle tak daleko od
sebe, aby dosedly rovnoměrně na opěrné plochy na automatu (viz obr. 4.5 - 19
).
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.3 - 3
. Vnější vzdálenost mezi opěrnými plochami je 1120 mm. Je výslovně
zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán za postranní díly
rámu stroje. Následkem by byla deformace rámu stroje.
