4.5.14.3 Vyrovnání automatu k výrobní lince
Æ Napolohujte automat pomocí vysokozdvižného vozíku na volné místo ve výrobní lince.
VÝSTRAHA 4
Automat pomalu spouštějte. Druhá osoba mezitím kontroluje, aby všechny nohy stroje
dosedly na podlahu současně. Jednostranný rychlý náraz nohou stroje na podlahu vede
k deformacím upevnění nohou stroje.
4
4.5.14.4 Vyrovnání automatu pomocí transportního systému se vzduchovými vaky
Æ Vložte čtyři vzduchové vaky transportního systému pod rám stroje.
Æ Nadzvedněte automat a vyrovnejte ho s výrobní linkou.
Æ Zkontrolujte vzdálenost k transportním systémům desek sousedních automatů. Vzdálenost by
měla být 1 až 3 mm.
Æ Automat pomalu spust'te.
4

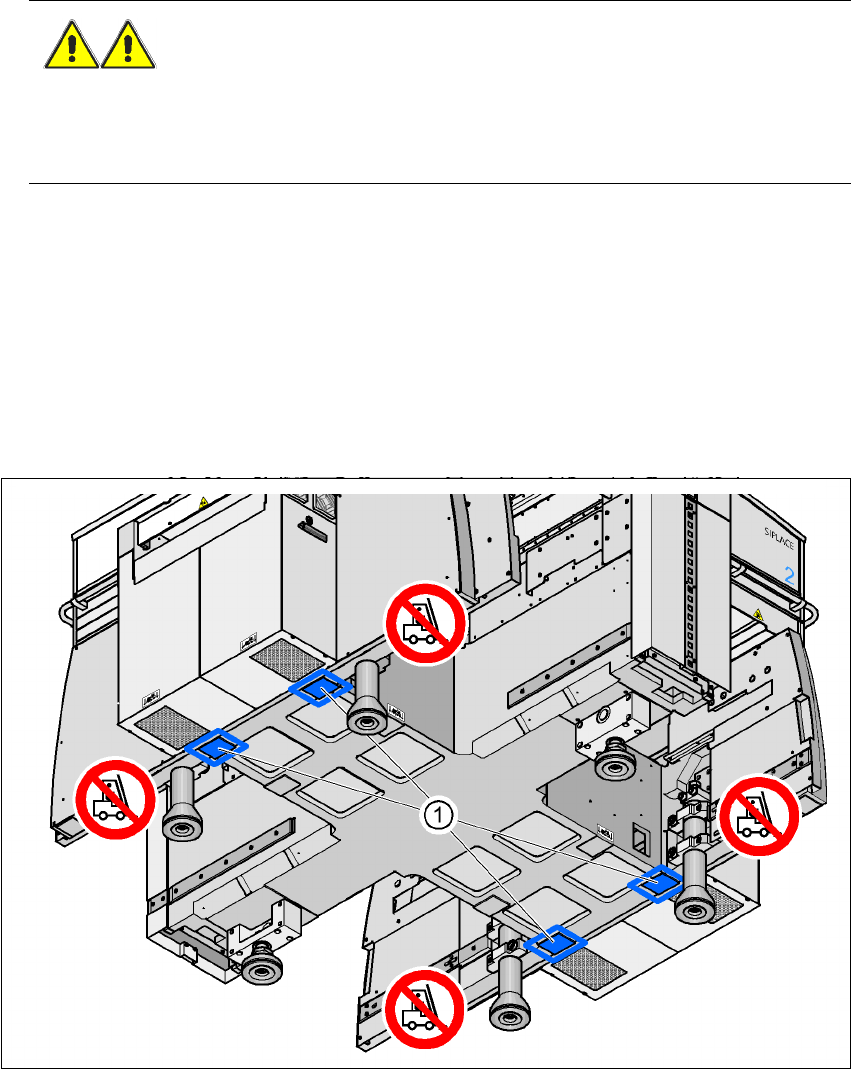

Obr. 4.5 - 20 Polohy op
ě
rných ploch pro vzduchové vaky-transportní systém
(1) Opěrné plochy pro vzduchové vaky-transportní systém
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.5 Instalace automatu Verze software SR.505.xx Vydání 05/2004 CZ
202
4.5.15 Konečné nastavení automatu
Æ Položte strojní vodováhu vždy ve směru os X a Y na bočnice transportu desek v oblasti
osazování 1 (viz obr. 4.5 - 21
). Šířka transportu desek je přednastavena na 136 mm.
POKYN: 4
U dvojitého transportu položte vodováhu pro nastavení ve směru X vždy na vnější bočnici
automatu.
Æ Změřte vzdálenost mezi horní hranou transportu desek a podlahou. Tato vzdálenost by měla
být 800 mm, 900 mm, 930 mm resp. 950 mm.
4

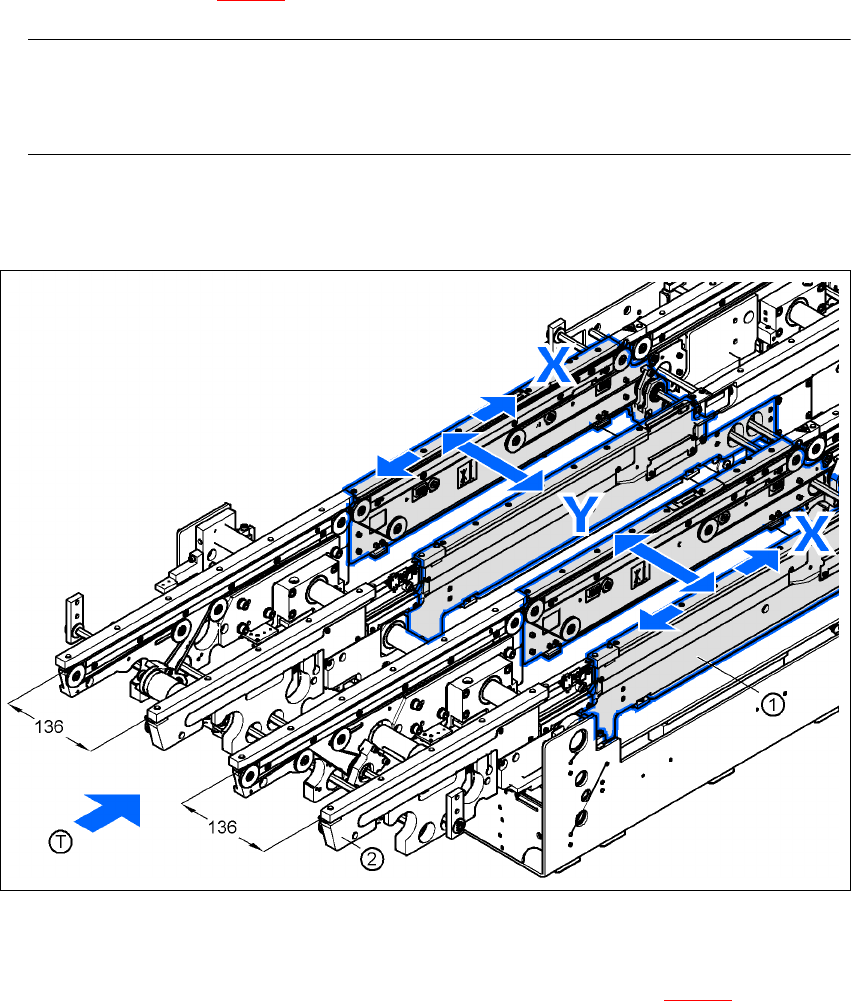

Obr. 4.5 - 21 Nastavení automatu v osách X a Y
4
4
Æ Nastavte pomocí klíče SW36 šestihranný šroub M24x80 (pos. 1 na obr. 4.5 - 22) tak, aby
strojní váha neukazovala při požadované výšce transportu desek žádnou odchylku od
nulového bodu.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
203
POKYN
Pokud je automat nastaven na transportní výšku desek 830 mm a přípravek pro vtažení vozíku
součástek je namontován do nejpřednější polohy (viz obr. 4.5 - 24
), je šestihranný šroub M24 x 80
(pos. 1 na obr. 4.5 - 24
) skryt pneumatickým přípojem válce (pos. 3 na obr. 4.5 - 24) přípravku pro
vtažení vozíku součástek.
Æ Pro nastavení demontujte proto pneumatický přípoj (pos. 4 na obr. 4.5 - 24).
4

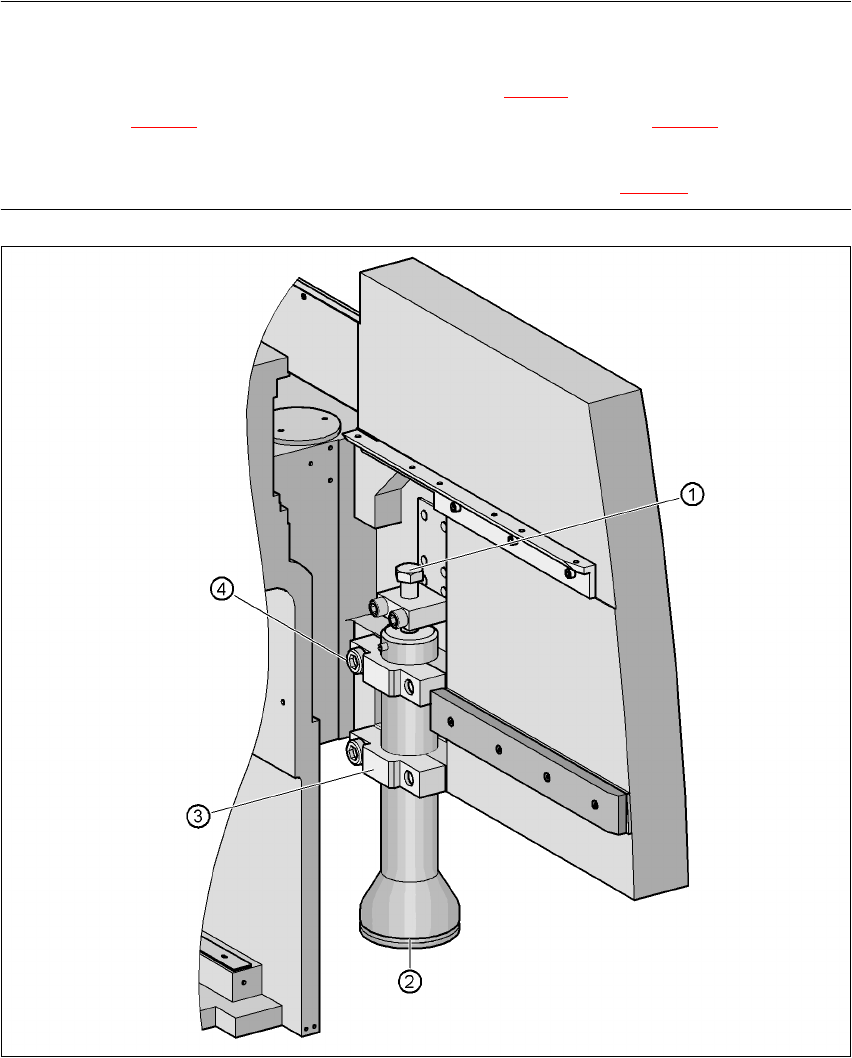

Obr. 4.5 - 22 Nastavení výšky nohou stroje
(1) Šestihranný šroub M24x80 pro výškové nastavení
(2) Noha stroje
(3) Upínka
(4) Imbusový šroub M24x90
