Æ Zkontrolujte požadovanou transportní výšku desek.
Æ Pokud je automat vyrovnán, dotáhněte pomocí imbusového klíče 19 imbusové šrouby M24x90
(pos. 4) pro sevření upínek na všech nohách stroje (pos. 3).
Æ Vytočte nohu stroje "HS50" tak daleko, až dosedne pevně na podlahu.
Æ Dejte pozor na to, abyste nohu "HS50" nevyšroubovali příliš. Mohli byste narušit nastavení
automatu.
4
4
4
4
4
4
4

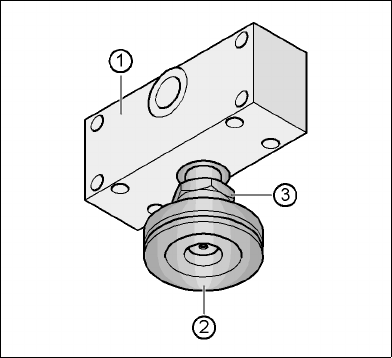

Obr. 4.5 - 23 Noha stroje "HS50" vyrovnání a zajišt
ě
ní
(1) Distanční díl
(2) Noha stroje "HS50"
(3) Kontramatice M24
4
Æ Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí strojní vodováhy.
Æ Připevněte pneumatický přípoj na válec vtahovacího přípravku, pokud jste ho dříve
demontovali kvůli nastavení transportní výšky desek 830 mm.
Æ Pomocí montážního klíče SW65 dotáhněte kontramatice M24 (pos. 4).
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.505.xx Vydání 05/2004 CZ 4.5 Instalace automatu
205
4.5.15.1 Demontáž pneumatického přípoje vtahovacího přípravku vozíku součástek
4

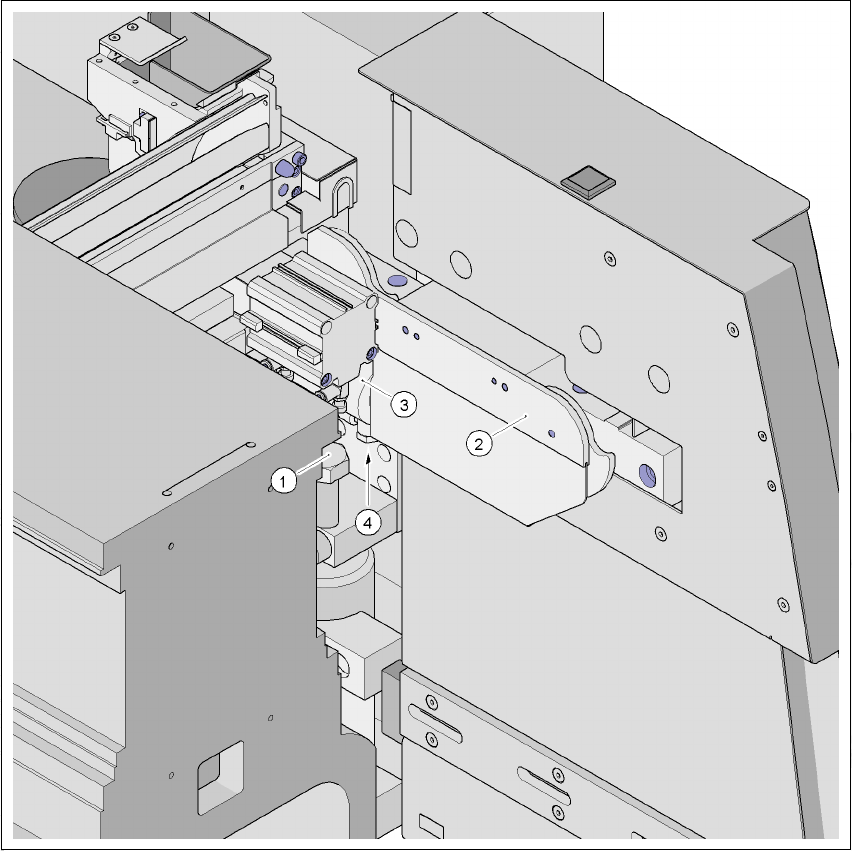

Obr. 4.5 - 24 Pneumatický p
ř
ípoj válce vtahovacího p
ř
ípravku vozíku sou
č
ástek
4
(1) Šestihranný šroub M24 x 80
(2) Vtahovací přípravek vozíku součástek
(3) Válec
(4) Pneumatický přípoj, šestihranná matice M10
Æ Pomocí klíče SW17 odšroubujte pneumatický přípoj na vtahovacím přípravku.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.6 Přizpůsobení vozíku součástek transportní výšce desek Verze software SR.505.xx Vydání 05/2004 CZ
206
4.6 Přizpůsobení vozíku součástek transportní výšce
desek
Vozík součástek lze několika málo úkony nastavit na následující transportní výšky desek:
830 mm ± 15 mm Standardní výška
900 mm ± 15 mm SMEMA-výška
930 mm ± 15 mm SMEMA-výška
950 mm ± 15 mm SMEMA-výška 4
4

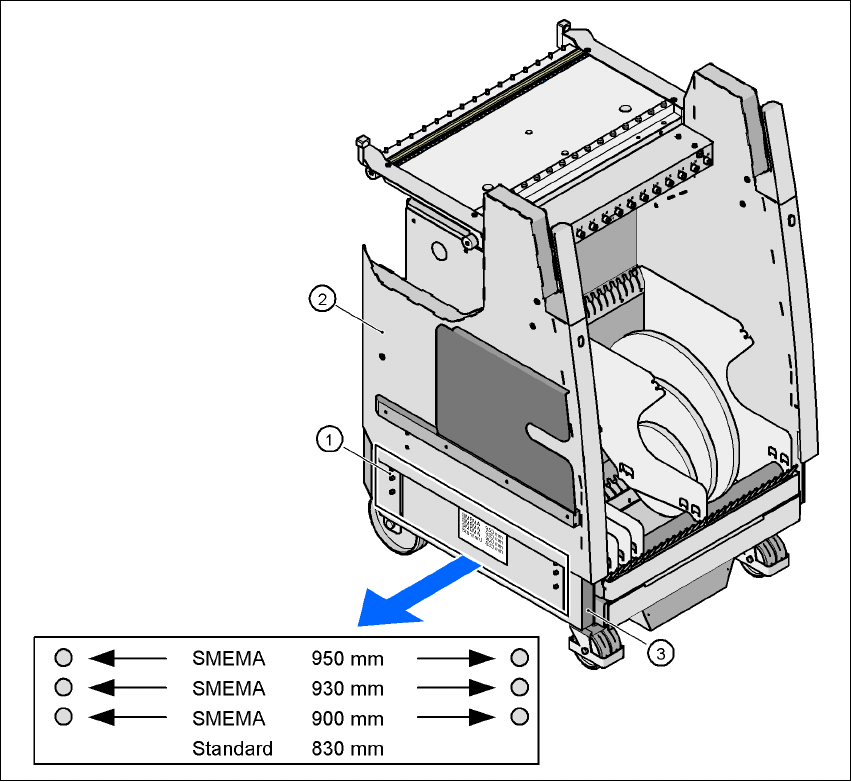

Obr. 4.6 - 1 Vozík sou
č
ástek s transportní výškou desek 950 mm
4
(1) Kolíky pro vyznačení výšek
(2) Vozík součástek - horní díl
(3) Vozík součástek - podvozek
