Návod k obs luze SIPLACE HF -série 5 Úkoly na stroji Verze software SR.505.xx Vydání 05/2004 CZ 5.3 Provést kontrolní postup 217 5 Obr . 5.3 - 2 D ě lící plechy v kontejneru pás ů (1) V od ící li šta pro d ě lící pl echy…
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.3 Provést kontrolní postup Verze software SR.505.xx Vydání 05/2004 CZ
216
5.3.2 Zkontrolovat podložky desek
Æ Zkontrolujte magnetické podložky desek na zvedacím stolu. Musí být umístěny tak, aby
nekolidovaly se součástkami na spodních stranách desek plošných spojů.
5.3.3 Pásy správně navázat
POKYN:
Pásy včas připravte, aby se podavače nevyprázdnily. Toto jinak vede ke zvýšeným
prostojům.
Pásy nenatáčejte ale také příliš brzy, nebot' pokud po spojení natočíte konec starého pásu
na novou roli, může se stát, že role nového pásu bude příliš plná, pás bude z role sklouzávat
a bude se zachytávat. Toto znovu vede k závadám při odebírání a ke zvýšeným prostojům.5
5.3.4 Do kontejneru na pásy vložit dělící plechy
Æ Nastavte dělící plechy, jak je patrno na obr. 5.3 - 2 a zohledněte, že nejmenší dělení pásového
kontejneru je dvojité dělení. Tak zabráníte závadám v osazování.
Æ Zkontrolujte, aby dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.505.xx Vydání 05/2004 CZ 5.3 Provést kontrolní postup
217
5

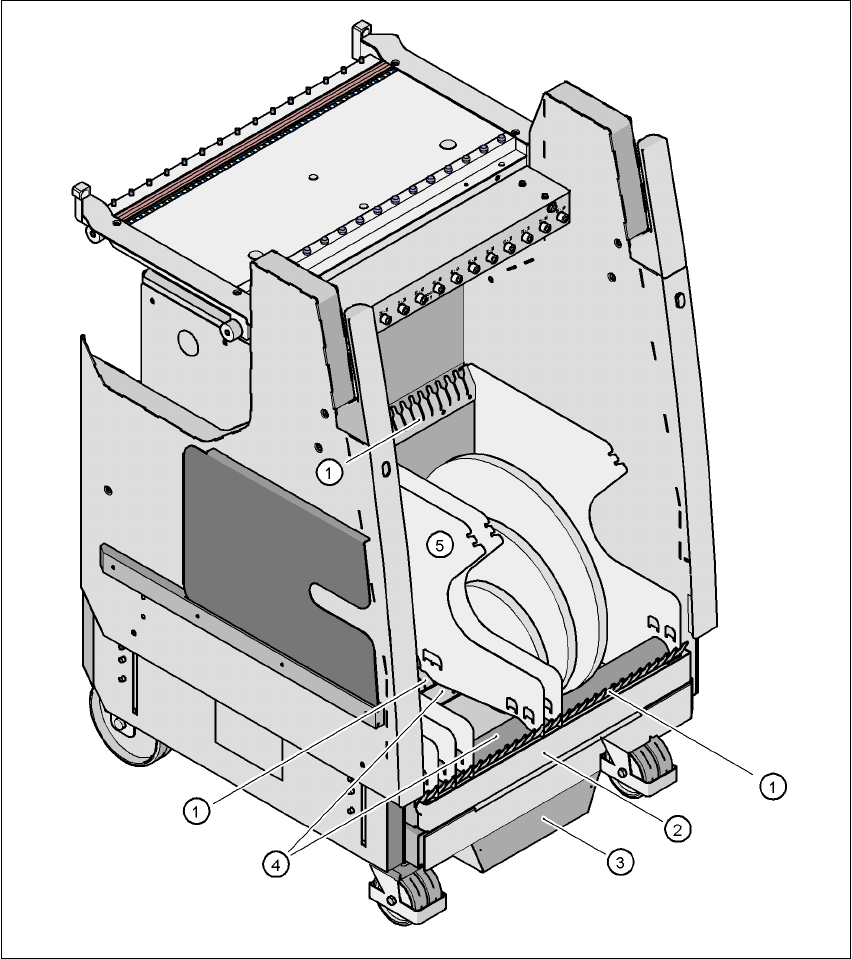

Obr. 5.3 - 2 D
ě
lící plechy v kontejneru pás
ů
(1) Vodící lišta pro dělící plechy
(2) Kontejner pásů
(3) Nádoba na pásové odpady
(4) Opěrná tyč pro dělící plechy
(5) Dělící plech
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.3 Provést kontrolní postup Verze software SR.505.xx Vydání 05/2004 CZ
218
5.3.5 Použít zásuvné osy pro velké role pásů
Æ Pro velké role pásu nastavte osy zasouvání do dělících plechů.
POKYN
Doporučujeme, abyste používali pro cívky pásů o průměru od 5" násuvné čepy, aby byla
zajištěna provozní spolehlivost podavačů.

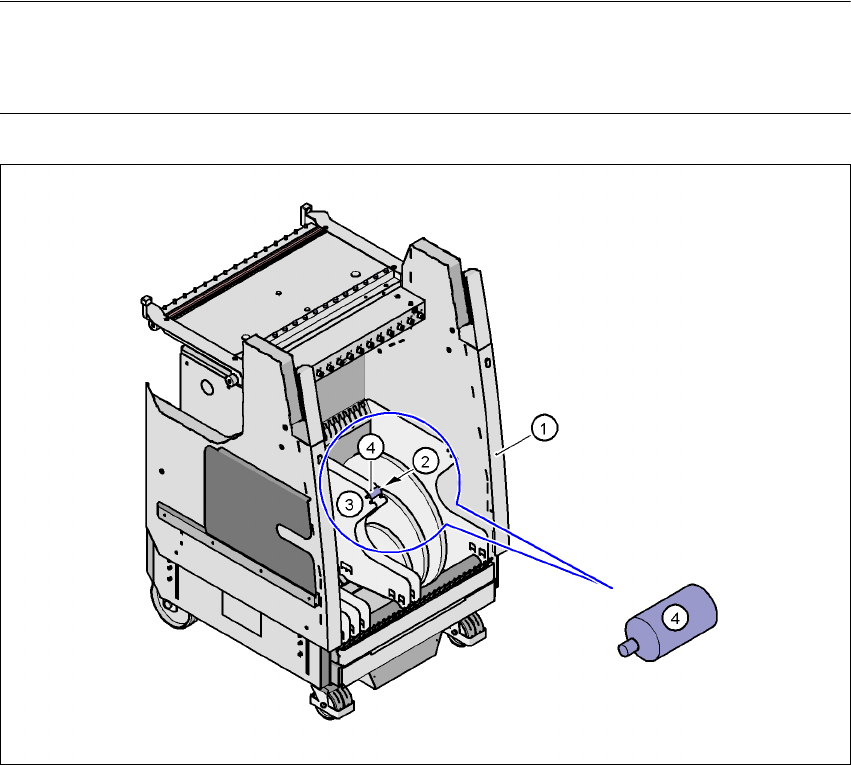

Obr. 5.3 - 3 Zasunout zásuvné osy pro velké cívky
5
(1) Vozík KS (konstrukčních součástek)
(2) Poloha násuvných čepů
(3) Dělící plech
(4) Osa zasouvání (zvětšeno)
