5 Úkoly na stroji Návod k obsluze SIPLACE HF-série 5.5 P ř edb ě žná p ř íprava osazovací s tanice Verze software SR.505.x x Vydání 05/2 004 CZ 222 5.5 P ř edb ě žná p ř íprava osazovací stanice Prove ď te dále popsané p…
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.505.xx Vydání 05/2004 CZ 5.4 Montáž podavačů
221

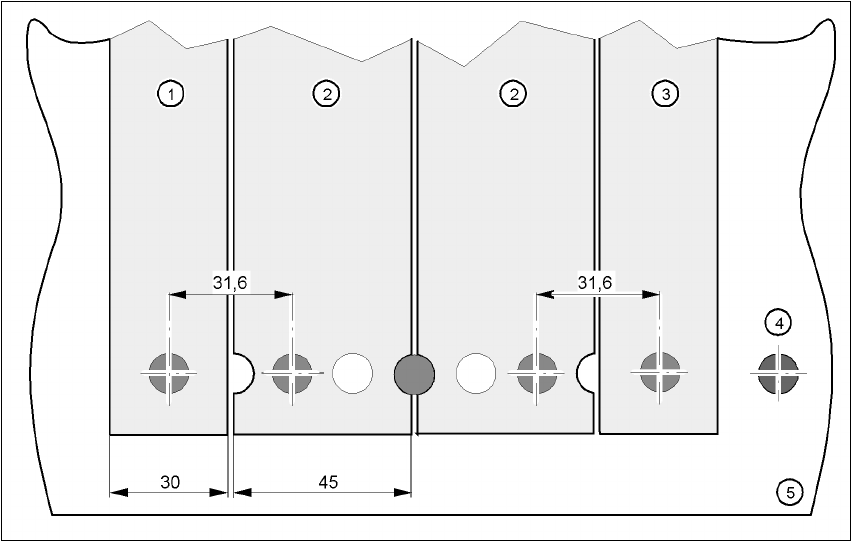

Obr. 5.4 - 2 Montáž podava
čů
ší
ř
ky 30 p
ř
íp. 45 mm na st
ů
l sou
č
ástek
(1) Podavač, široký 30 mm
(2) Podavač, široký 45 mm
(3) Podavač, široký 30 mm
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.5 Předběžná příprava osazovací stanice Verze software SR.505.xx Vydání 05/2004 CZ
222
5.5 Předběžná příprava osazovací stanice
Proveďte dále popsané pracovní kroky pro předběžnou přípravu osazovací stanice.
Æ Z podavačů odstraňte pásy a důkladně vysavačem vysajte povrch modulů a oblast pásového
vedení.
Æ Vyprázdněte nádoby na odpadové pásy (viz pos. 3 na obr. 5.3 - 2).
Æ Hadříkem napuštěným alkoholem vyčistěte opěrné plochy podavačů.
Æ Na opěrné plochy dále naneste pomocí hadříku nepouštějícím chloupky malé množství
prostředku na ochranu před korozí WD40.
Æ Vysavačem vysajte stoly součástek, nebo používejte štětec s krátkými chloupky, aby bylo
možné odstranit volné součástky.
POZOR
Zabraňte tomu, aby byly konstrukční součástky odstraňovány z magnetických lišt stolů
součástek prsty. Můžete se zranit nejjemnějšími kovovými třískami. 5
UPOZORNĚNÍ
Lišta rozvodu tlakového vzduchu ve stolech součástek slouží k připojení podavačů Bulkcase.
Tato lišta probíhá paralelně s transportem desek plošných spojů a obsahuje trysky otevřené
směrem nahoru. Postarejte se o to, aby trysky nebyly znečištěné popř. aby se nedostaly do
styku s olejem nebo tukem. Tuk, olej nebo špína vedou k poruchám v podavači, nebo
konstrukční součástky v podavači mohou být nepoužitelné! 5
Æ Zkontrolujte povrch magnetických lišt na nerovnosti nebo poškození a povrch popř. ošetřete
olejovým obtahovacím brouskem.
Æ Magnetické lišty dále otřete hadříkem nasátým alkoholem.
Æ Na magnetické lišty naneste hadříkem nepouštějícím chloupky malé množství prostředku na
ochranu před korozí WD40.
Æ Opěrné plochy stolů součástek očistěte hadříkem nasátým alkoholem a poté hadříkem
nepouštějícím chloupky naneste malé množství prostředku na ochranu před korozí WD40.
Æ Vysajte (vyluxujte) pásový kontejner.
Æ Zkontrolujte stanoviště podavačů.
Æ Jsou všechny zástrčky podavačů zasunuty na správném místě?
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.505.xx Vydání 05/2004 CZ 5.6 Změna výstroje
223
Æ Dbejte na správné dělení v pásově přepravě podavače.
Æ Prázdný pás na čelní straně podavače zkrat'te na délku 1 cm.
Æ Zkontrolujte, zda jsou dělící plechy správně umístěny v pásovém kontejneru (viz pos. 5 na obr.
5.3 - 2
).
Æ Dbejte na velikost pásových rolí konstrukčních součástek a velké pásové role opatřete
zásuvnými osami.
Æ Krátké zbytky pásu k sobě navzájem připlet'te.
Personál, který pečuje o oblast předběžné přípravy, by měl mít k dispozici stejné nástroje jako
obsluha stroje. Příslušný seznam naleznete v odstavci 5.1.1.2
.
UPOZORNĚNÍ
Pokud je vybavení chybné, měla by toto obsluha stroje sdělit personálu provádějícímu přípravu
písemně nebo ústně.
5.6 Změna výstroje
5.6.1 Vytištění návodu na změnu výstroje před provedením změny
Před změnou vybavení vytiskněte na tiskárně SIPLACE Pro-počítače návod ke změně vybavení,
jak je popsáno v návodu k obsluze "SIPLACE Pro".
5.6.2 Na co byste měli při výměně podavačů dávat pozor
Æ
S podavači zacházejte opatrně, pokud je umíst'ujete na stole součástek nebo je odtud
odstraňujete. Dosedací plochy podavačů se nemají srážet s hranami stolu součástek.
Æ Stoly součástek vyluxujte a v případě potřeby vyčistěte jejich povrch podle údajů v návodu
k údržbě.
POZOR
Zabraňte tomu, aby byly konstrukční součástky odstraňovány z magnetické kolejnice stolů
pomocí prstů. Můžete se zranit nejjemnějšími kovovými třískami. 5
Æ Pomocí štětce s krátkými chloupky odstraňte volné součástky.
