6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
238
6.2.2 3 x 8 mm S podavač
Obr. 6.2 - 2 3 x 8 mm S podava
č
Číslo výrobku 00141098-xx 6
Šířka 30,6 mm 6
Stop na podavač 3 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Zdvih transportu (nastavitelný) 2 mm / 4 mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.2 Technická data podavačů
239
6.2.3 3 x 8 mm S podavač pro součástky 0201/0402
6

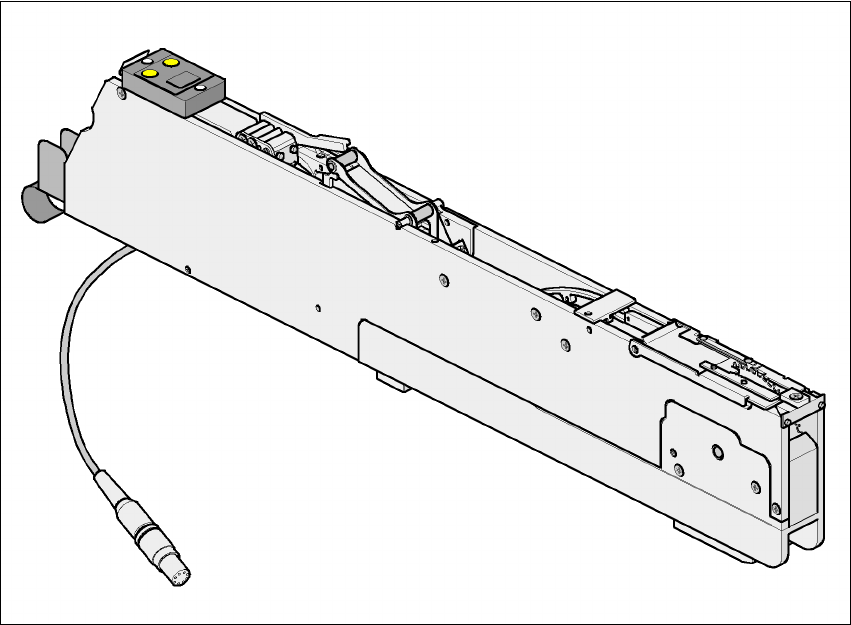

Obr. 6.2 - 3 3 x 8 mm S podava
č
pro sou
č
ástky 0201/0402
6
Číslo výrobku 00141099-xx 6
Šířka 30,6 mm 6
Spektrum součástek 0201, 0402 6
Stop na podavač 3 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 10.000 - 15.000 kusů 6
Zdvih transportu (nastavitelný) 2 mm / 4 mm 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
240
6.2.4 12/16 mm S podavač
Obr. 6.2 - 4 12/16 mm S podava
č
Číslo výrobku 00141092-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
