6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
240
6.2.4 12/16 mm S podavač
Obr. 6.2 - 4 12/16 mm S podava
č
Číslo výrobku 00141092-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.2 Technická data podavačů
241

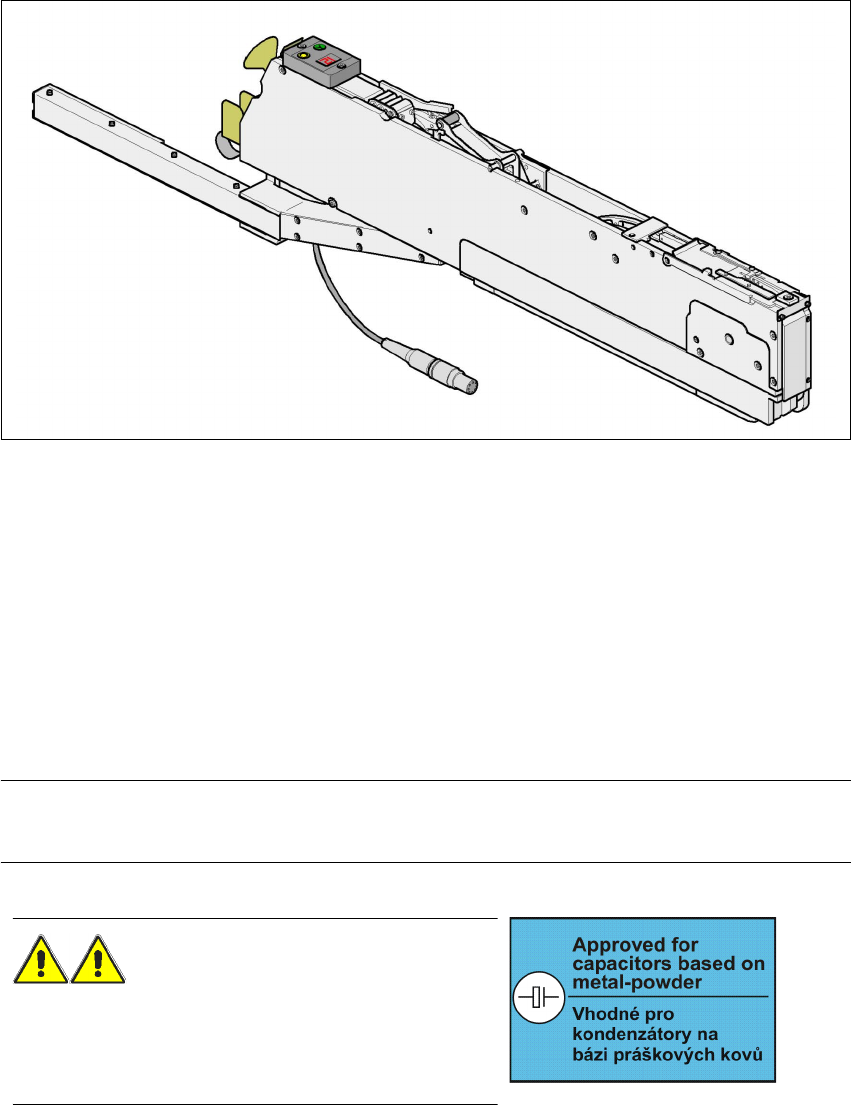

6.2.5 12 mm S podavač pro kondenzátory na bázi práškových kovů tvary C/D
Obr. 6.2 - 5 12 mm S podava
č
pro kondenzátory na bázi práškových kov
ů
tvary C/D
Číslo výrobku 00141118-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Maximální výška pásu 3,6 mm 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
POZNÁMKA
U tohoto podavače je základna pásu v odebírací poloze výškově přestavitelná.
VÝSTRAHA
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou.
Nálepka na podavači (zvětšeno)
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
242

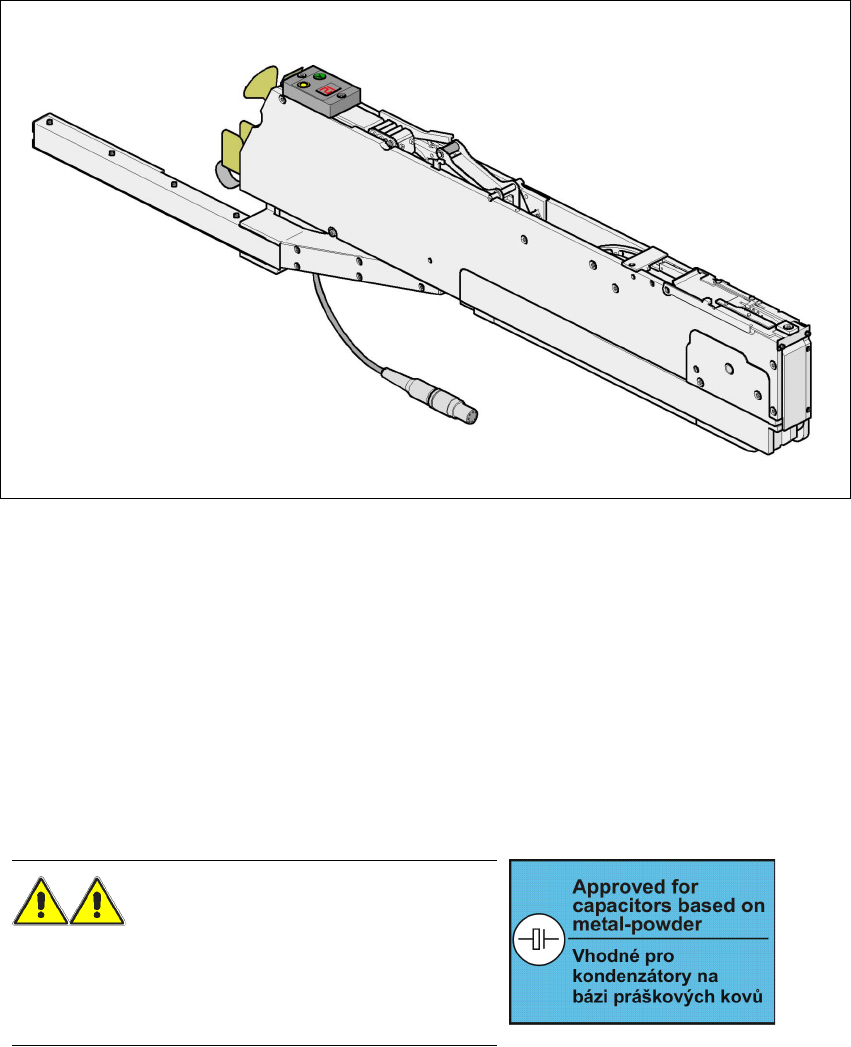

6.2.6 12 mm S podavač pro kondenzátory na bázi práškových kovů tvaru E
Obr. 6.2 - 6 12 mm S podava
č
pro kondenzátory na bázi práškových kov
ů
tvaru E
Číslo výrobku 00141117-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Maximální výška pásu 3,6 mm 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
VÝSTRAHA
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou.
Nálepka na podavači (zvětšeno)
