Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.2 Technická data podavačů
257
potřebné množství tavidla je rozprostřeno do minimální tloušt'ky vrstvy, protože musí být smočeny
pouze spodní strany pájecích bodů (Bump).
Modul Dip je vhodný pro všechny osazovací hlavy. Je považován programem pro optimalizaci
výstroje za samostatný typ podavače. Počet použitých modulů Dip na jednotlivých stanovištích
není nijak omezen.
6.2.17.2 Technická data
Číslo výrobku 00117010-xx 6
Obsazená stanoviště 3 6
Velikost součástek max. 36 x 36 mm²
závisí na typu osazovací hlavy 6
Nastavitelné tloušt'ky vrstev 25, 35, 45, 55, 65, 75 µm 6
Čas potřebný pro změnu tloušt'ky vrstvy je menší než 1 min. 6
Tolerance výšky mezery je ± 5 mm 6
Rychlost otáčení talíře je programovatelná v rozsahu 0 - 10 sec.
v krocích po 0,1 sec. 6
Čas součástky v modulu Dip je programovatelný v rozsahu 0 - 2 sec.
v krocích po 0,1 sec. 6
Tavidlo vysoce vyskozní tavidlo, vodivé lepidlo 6
6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.3 Vozík součástek Verze software SR.505.xx Vydání 05/2004 CZ
258
6.3 Vozík součástek
Na automatech SIPLACE HF mohou být umístěny až čtyři vozíky součástek. Číslování stanovišt'
najdete na následujícím obrázku.

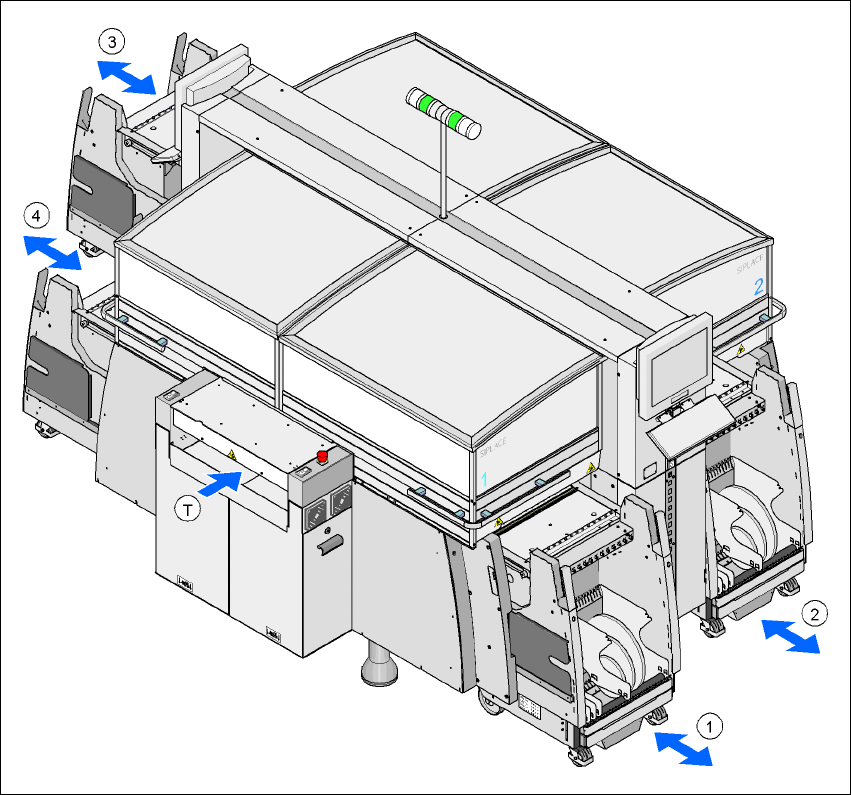

Obr. 6.3 - 1 Stanovišt
ě
stol
ů
sou
č
ástek
1, 2, 3, 4 Stanoviště č. 1, 2, 3, 4
TSměr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podavači na externím
místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.3 Vozík součástek
259
POKYN:
Na externím místě pro vystrojování vozíku součástek potřebujete externí elektrické napájení (viz
odstavec 6.3.5, strana 266).

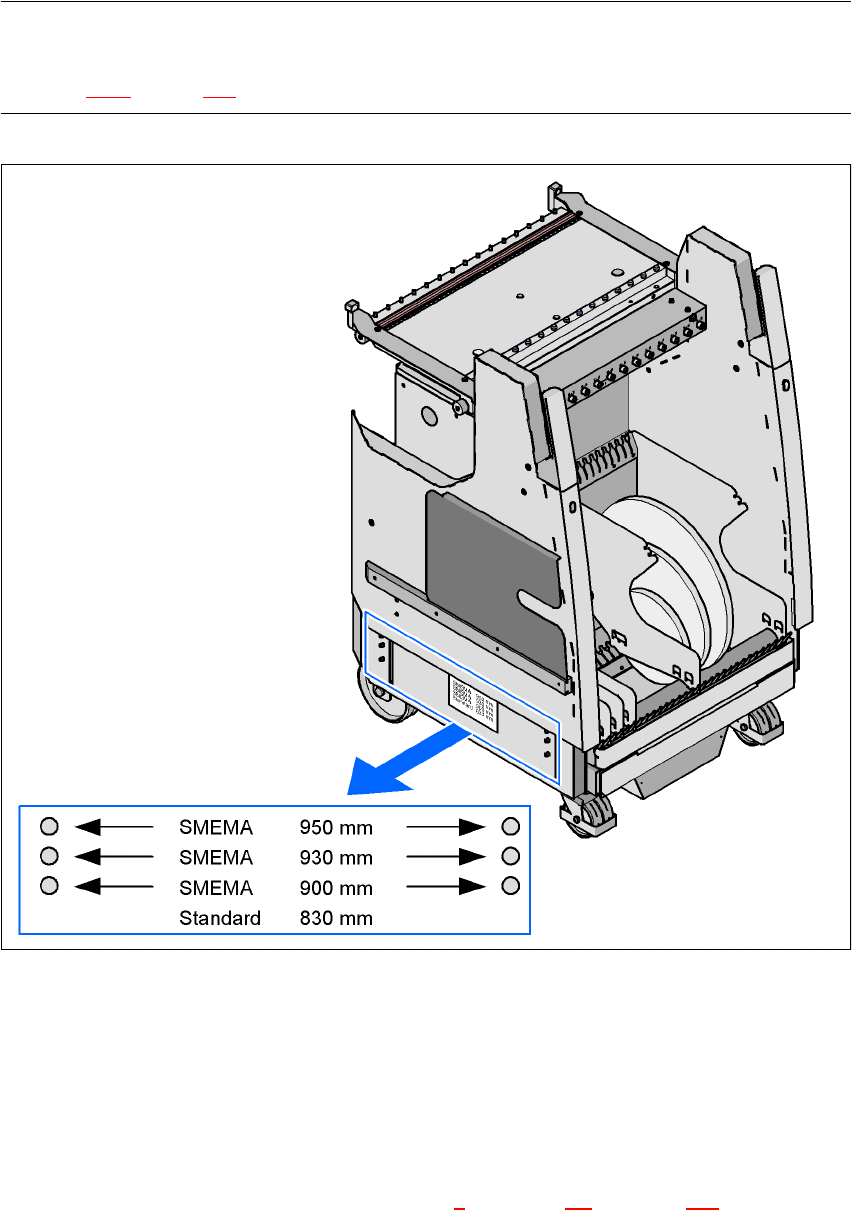

Obr. 6.3 - 2 Vozík sou
č
ástek s transportní výškou desek 950 mm
6
Při designerském navrhování byl položen velký důraz na ergonomii a bezpečné ovládání:
– Vozíky mají lehký chod.
– Nemusí být připojeny žádné kabely navíc, které by napájely vozík elektrickou energií a
tlakovým vzduchem. To platí i pro komunikační rozhraní.
–Vozík součástek se připojuje resp. odpojuje pomocí přípravku na vtahování vozíku součástek
na automatu. Příslušný popis najdete v kapitole 5
v odstavci 5.9 od strany 227. Vozík je
zapojen do bezpečnostních, napájecích a komunikačních okruhů resp. od nich odpojen.
